В материале отмечены наиболее важные характеристики, которые необходимо учесть при выборе силовых кабелей, для прокладки в грунте. Также будут перечислены наиболее используемые типы и марки силовых кабелей, проложенных в земле.

  1. Требования к конструкции кабеля
  2. Марки бронированных кабелей
  3. Применение кабеля ВВГ
  4. Муфты для бронированных кабелей

Требования к конструкции кабеля

Силовые кабели

Для прокладки подземных кабельных линий чаще всего применяются силовые кабели, имеющие, опционально, стальную броню для защиты от механических воздействий.
Броня бывает ленточная, из стальных оцинкованных лент. И проволочная, состоящая из оцинкованной проволоки. Броня защищает кабель от физических воздействий: случайных ударов во время прокладки и ремонта, естественного смещения грунта, растягивающих усилий.

Для защиты всей конструкции кабеля от химических воздействий: коррозионной активности грунта, воздействию воды и перепадам температур, её покрывают наружным покровом, выполненным из полиолефинов или стеклянной пряжи, пропитанной битумным составом. Наружный покров в кабелях с маркировками Шп, Шв, Шнг, имеет в своей конструкции дополнительный наружный слой в виде поливинилхлоридного или полиэтиленового шланга.

Марки кабелей напряжением до 10 кВ для прокладки в земле

В таблице приведены марки кабелей предназначенные для передачи переменного тока промышленной частотой 50 Гц и напряжением до 10 кВ.


Область применения

Кабель прокладывается на трассе

Кабели с бумажной пропитанной изоляцией

Кабели с пластмассовой и резиновой изоляцией и оболочкой

при эксплуатации кабель не подвергается растягивающим усилиям

при эксплуатации кабель подвергается значительным растягивающим усилиям

при эксплуатации кабель не подвергается растягивающим усилиям

В земле (траншеях) с низкой коррозионной активностью

Без блуждающих токов

ААШв, ААЩп, ААБл, АСБ1

ААПл, АСПл1

ААВГ2 АПсВг2, АПвВГ2, АПВГ2

С блуждающими токами

ААШв, ААЩп, ААБ2л, АСБ1

ААП2л, АСПл1

АВВБ, АПВБ, АПсВБ, АППБ, АПвПБ, АПБбШв

Область применения

Кабель прокладывается на трассе

Кабели с бумажной пропитанной изоляцией

Кабели с пластмассовой и резиновой изоляцией и оболочкой

при эксплуатация кабель не подвергается растягивающим усилиям

при эксплуатации кабель подвергается значительным растягивающим усилиям

при эксплуатации кабель не подвергается растягивающим усилиям

В земле (траншеях) со средней коррозионной активностью

Без блуждающих токов

ААШв, ААШп, , ААБл. ААБ2л, АСБ1, АСБл1

ААПл, АСПл1

АПвБбШв, АВБбШв АВБбШп, АПсБбШв

С блуждающими токами

ААШв, ААшп, ААБл, ААБ2л, АСБ1, АСБл1

ААПл, АСПл1

АПАШв, АПАШп, АВАШв, АПсАШв, АВРБ. АНРБ, АВАБл, АПАБл

В земле (траншеях) с высокой коррозионной активностью

Без блуждающих токов

ААШп, ААШв3, ААБ2л, Шв, ААБ2лШп, ААБв, АСБЛ2, АСБ2л

ААП2лШв, АСП2л



С блуждающими токами

ААШп, ААБв, АСБ2, АСБ2ЛШВ1

ААП2лШв, АСП2Л1



Силовые кабели для подземной прокладки

ВБбШв и АВБбШв

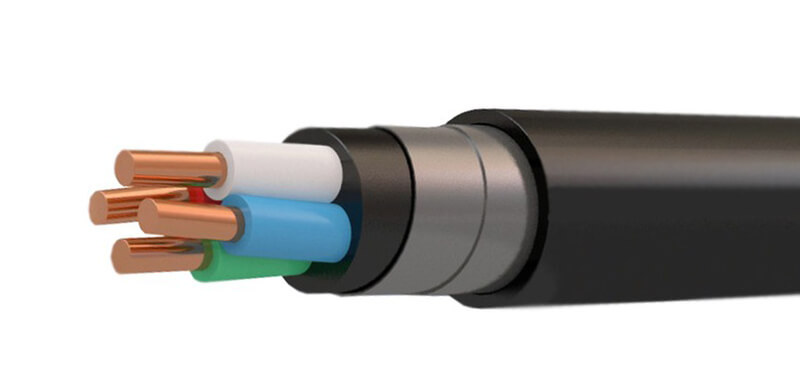

Силовой кабель ВБбШв

Силовой кабель ВБбШв

Наиболее часто используемыми для траншейной укладки, являются электрические кабели марок — ВБбШв и АВБбШв, с двойной ленточной бронёй и поверхностным покровом из ПВХ. Данные проводники рекомендованы ПУЭ 2.3.83 - 2.3.101, к прокладке в грунтах, в том числе средней и высокой коррозионной активности.

Влагостойкие кабели ПвПг, ПвБбШп, и ПвП

Силовой кабель ПвПг 1х120/50

Кабель ПвПг 1х120/50

Силовые кабели данных марок бронированы двумя слоями стальной ленты с поверхностным покровом из полиэтиленового шланга. Благодаря этому, помимо укладки в грунте, данные изделия с успехом используют для устройства кабельных линий под водой.

Бронированные кабели с бумажной изоляцией СБ, СБл, СКл

Медные и алюминиевые силовые проводники с бумажной маслопропитанной изоляцией, которую защищает свинцовая оболочка. Кабели применяются для устройства подземных кабельных линий, преимущественно, на участках без больших перепадов высот, для избежания стекания пропитки. Предельно допустимое значение между высшей и низшей точкой уровня расположения кабеля не более 15 метров. В противном случае, используются кабели с нестекающей пропиткой, например, из церезинового состава — ЦСБ, ЦСКЛ.

Кабель ВВГ для использования в земле

Кабель ВВГ в разрезе

Силовой кабель ВВГ

Прокладка данной марки кабеля и его модификаций: нг, нг-LS, нг A-LS и других, не рекомендуется без дополнительной защиты от механических и химических нагрузок, ввиду отсутствия в конструкции защитной брони. Всё же данные проводники используют для устройства силовых линий, а в качестве защиты применяют ПНД трубы. Реже, керамический кирпич или пластиковые сигнальные ленты.

Соединение и оконцевание бронированных кабелей

В случаях, когда длина кабельной линии превышает заводскую длину изделия, возникает необходимость соединить фрагменты кабеля. А после соединения, подключить кабель к электрооборудованию или распределительным щитам. Безальтернативным решением для соединения и оконцевания силовых кабелей является использование кабельных муфт. Наша компания производит и реализует термоусаживаемые: концевые, соединительные и ответвительные муфты соответствующие ГОСТ, а также рекомендованные “Объединённой Энергетической Компанией”.

Узнать подробности и получить консультацию по термоусаживаемым муфтам, Вы можете по телефону 8 (495) 135-13-11 или связаться с нами любым удобным способом.
