Муфта концевая термоусаживаемая до 1 кВ в пластмассовой изоляции

Муфта концевая термоусаживаемая до 1 кВ в пластмассовой изоляции

Техническое описание PDF

Отправить запрос на Email: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Основные характеристики
  • Сечениеот 16 до 240 мм²
  • Напряжениеот 0,4 до 1 кВ
  • Номинальная частота 50 Гц
  • Срок эксплуатации 25 лет
  • Температура эксплуатации -55 до +60 °C

Разработано Виталием Ильичом Берманом.

Муфты кабельные концевые серии 1-3-4-5ПКВ(Н)Тпб-1 предназначены для оконцевания многожильных силовых кабелей с изоляцией из ПВХ, ПВХ пластиката, пластмассы, полимеров, полиэтилена, резины с броней и без брони для электрических сетей с изолированной и заземленной нейтралью. Поставляются в виде комплекта деталей и материалов.

Муфты подходят для эксплуатации в помещении и на открытом воздухе.

Типы кабеля: ВБбШв-1, ВБбШп-1, ВБВ-1, ВБШв-1, ВВБ-1, ВВБГ-1, ВВГ-1, ВВГз-1, ВВГЭ-1, ВКбШв-1, ВПБШВ-1, ВЭБШв-1, ПБб-1, ППГ-1, ППГЭ-1, АВБбШв-1, АВБбШп-1, АВБВ-1, АВБШв-1, АВВБ-1, АВВБГ-1, АВВГ-1, АВВГз-1, АВВГЭ-1, АВКбШв-1, АВПБШВ-1, АВЭБШв-1, ПвБбШв-1, ПвБбШп-1, ПвБШв-1, ПвБШп-1, ПвВГЭ-1, ПвзБбШп-1, ПвКШп-1, ПвП-1, ПвП2г-1, ПвПг-1, ПвПу-1, ПвПу2г-1, ПвПуг-1, АПвБбШв-1, АПвБбШп-1, АПвБШв-1, АПвБШп-1, АПвВГЭ-1, АПвзБбШп-1, АПвКШп-1, АПвП-1, АПвП2г-1, АПвПг-1, АПвПу-1, АПвПу2г-1, АПвПуг-1.

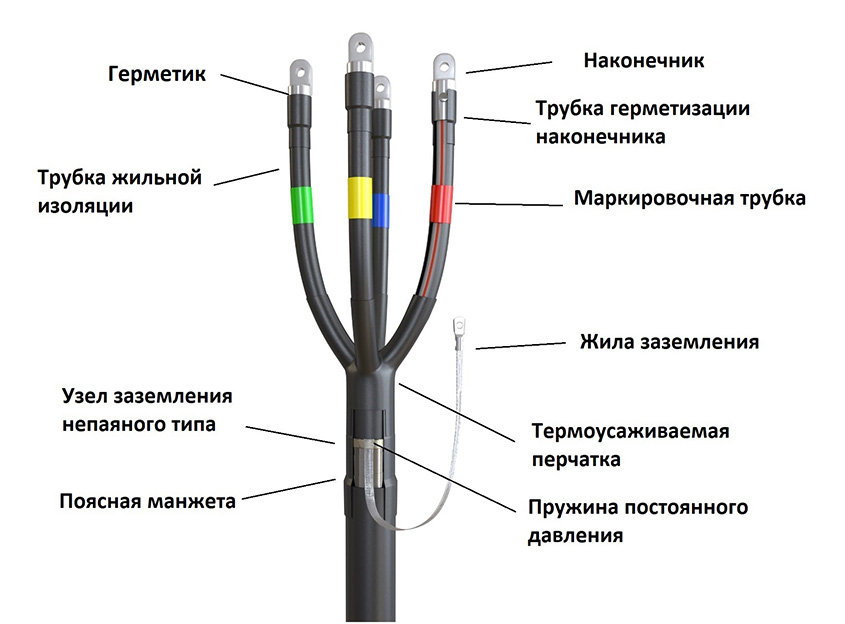

Муфта концевая термоусаживаемая на кабель напряжением до 1 кВ в пластмассовой изоляции

Термоусаживаемые материалы в комплектации концевой муфты после усадки сохраняют механические свойства и электрическую прочность не менее 30 кВ/мм2 при температуре от -55 до +125 °C.

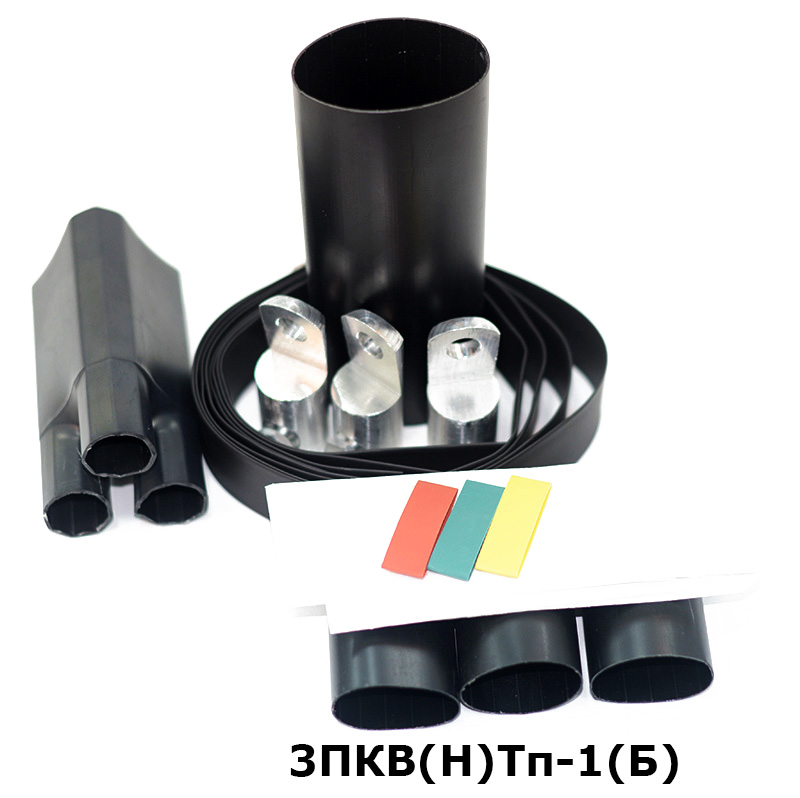

Концевые муфты с маркировкой (Б) комплектуются болтовыми наконечниками с контактными болтами с отрывной головкой.

На кабель с проволочным экраном или броней выбирайте комплектацию с обозначением "б" – комплект заземления крепится к проволочному экрану или ленте брони соответственно.

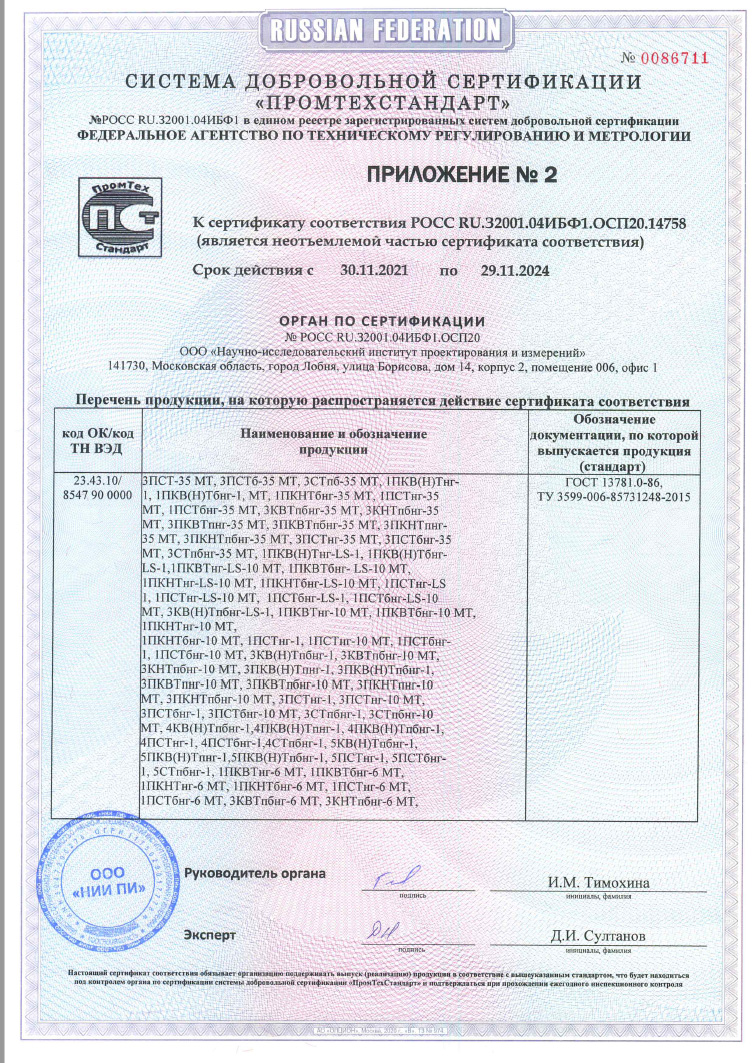

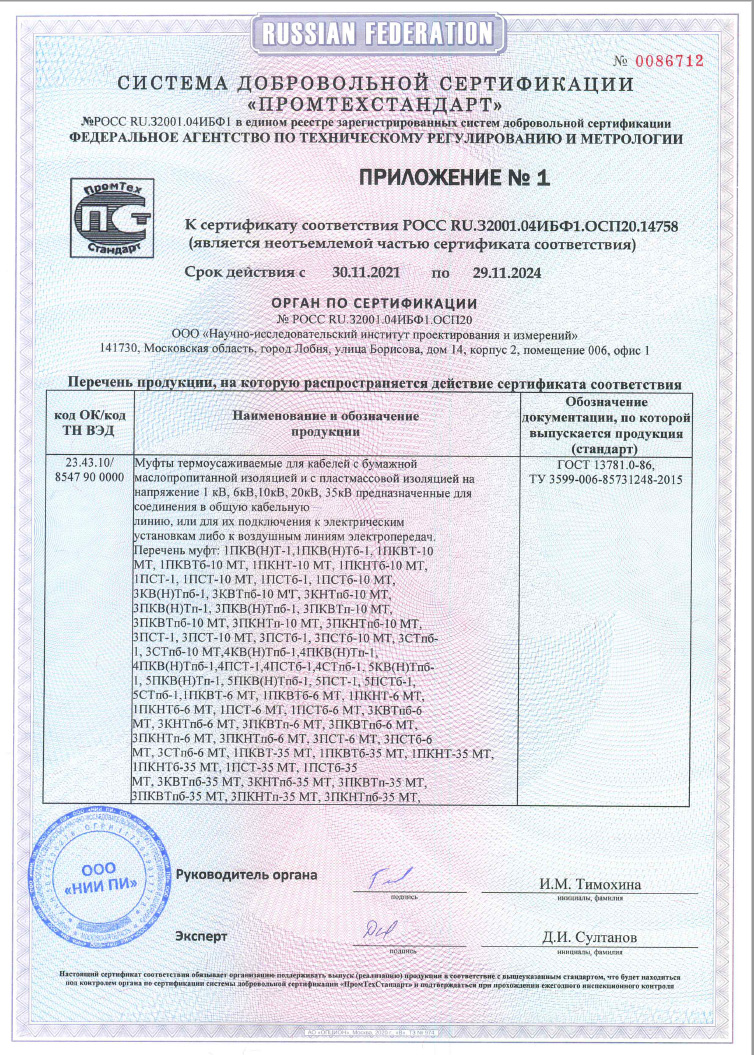

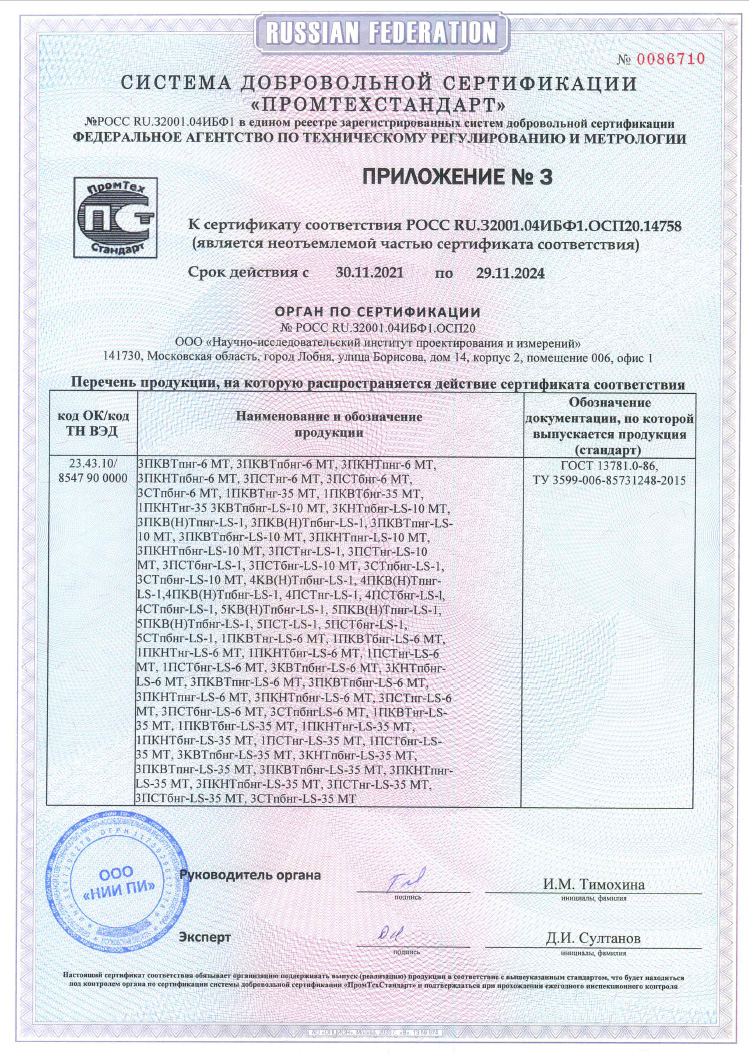

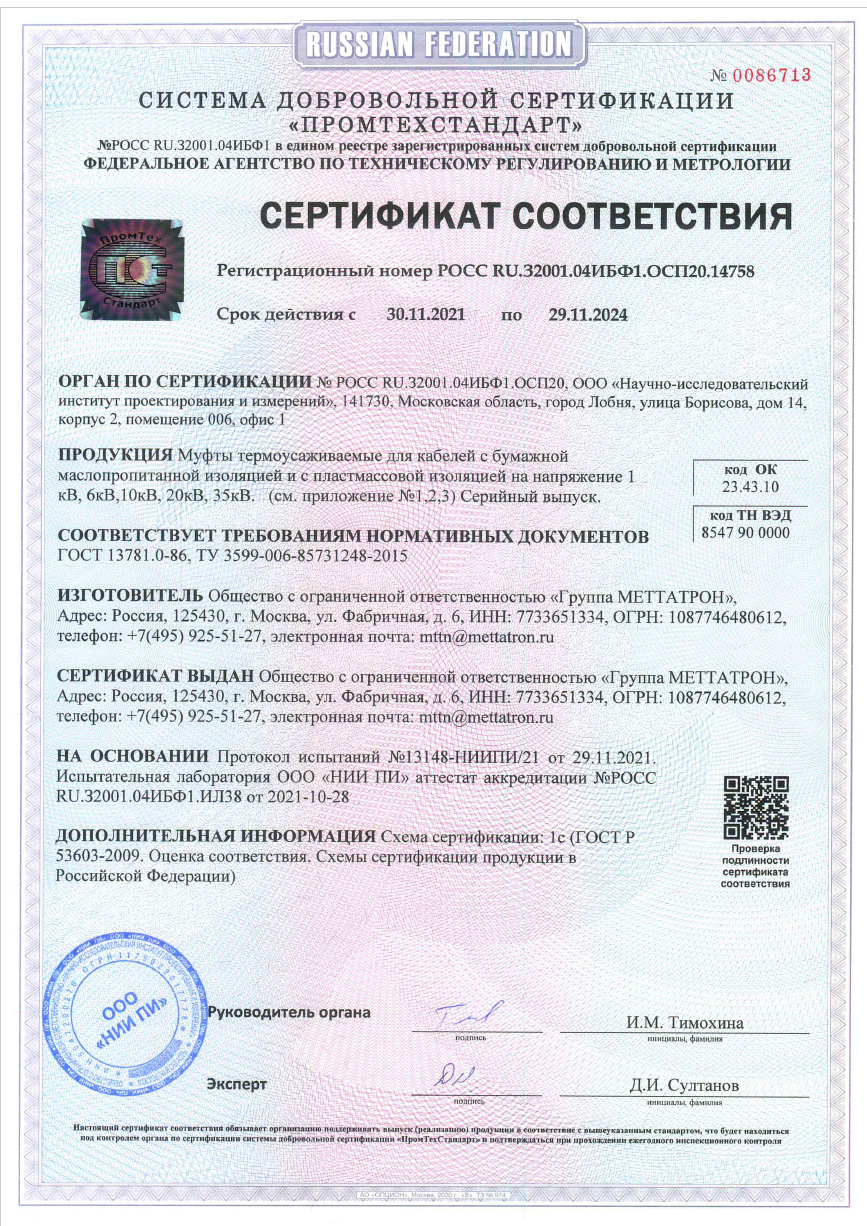

Товар соответствует ГОСТ 13781.0–86 и ТУ3599-006-85731248–2015.

Кабель без брони

 Кабель с броней

Без оконцевателей

С оконцевателями

Кол-во жил

Сечение кабеля, мм2

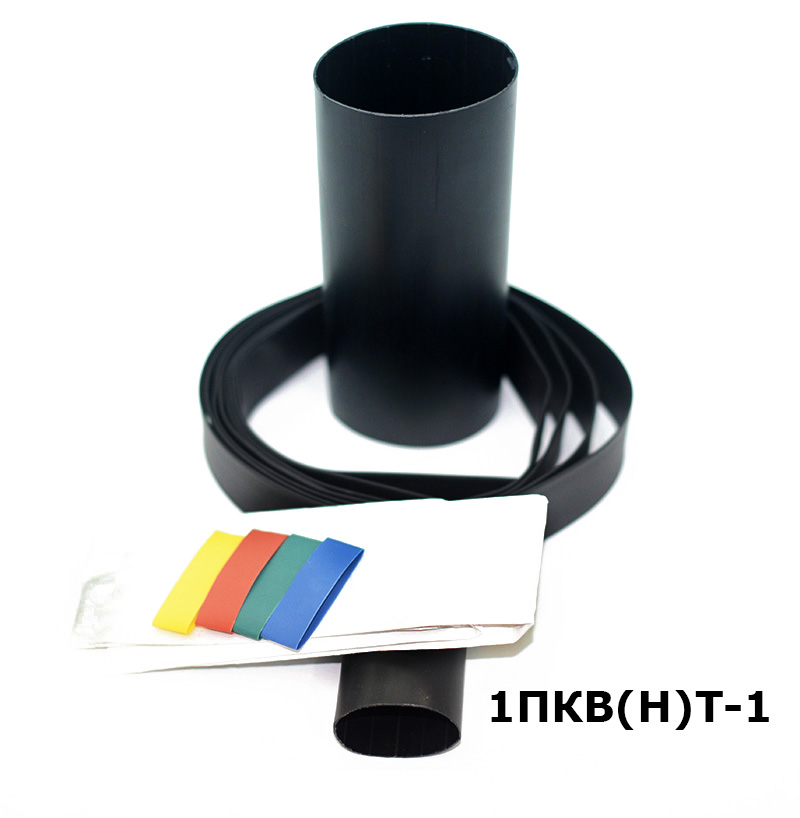

1ПКВНТ 1

1ПКВ(Н)Т-1-16/25

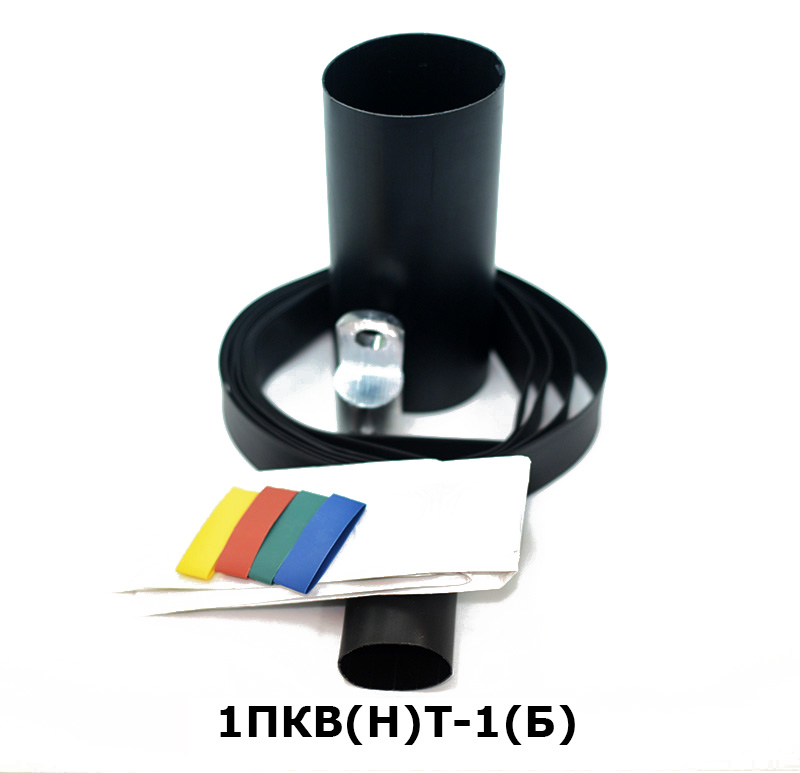

1ПКВНТ 1 Б

1ПКВ(Н)Т-1-16/25(Б)

1

16/25

1ПКВ(Н)Т-1-35/50

1ПКВ(Н)Т-1-35/50(Б)

1

35/50

1ПКВ(Н)Т-1-70/120

1ПКВ(Н)Т-1-70/120(Б)

1

70/120

1ПКВ(Н)Т-1-150/240

1ПКВ(Н)Т-1-150/240(Б)

1

150/240

7

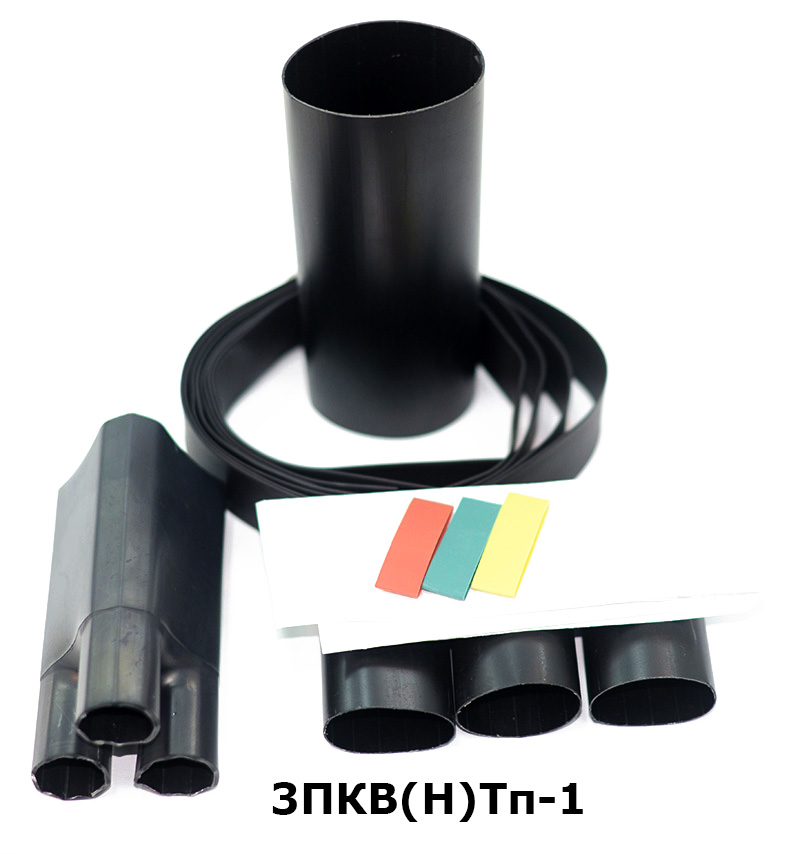

3ПКВ(Н)Тп-1-16/25

6

3ПКВ(Н)Тп-1-16/25(Б)

3

16/25

3ПКВ(Н)Тп-1-35/50

3ПКВ(Н)Тп-1-35/50(Б)

3

35/50

3ПКВ(Н)Тп-1-70/120

3ПКВ(Н)Тп-1-70/120(Б)

3

70/120

3ПКВ(Н)Тп-1-150/240

3ПКВ(Н)Тп-1-150/240(Б)

3

150/240

4

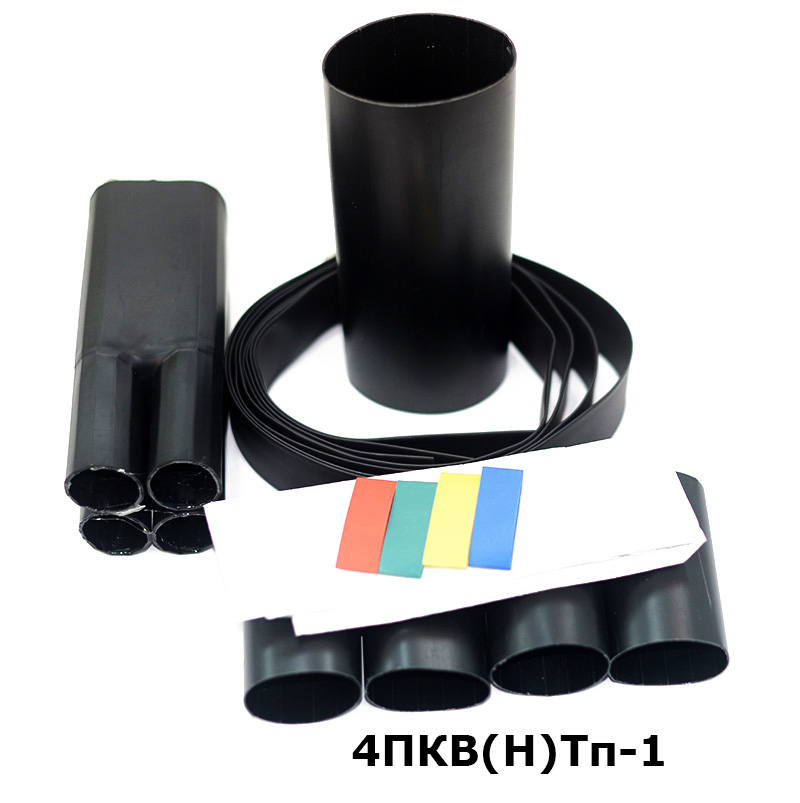

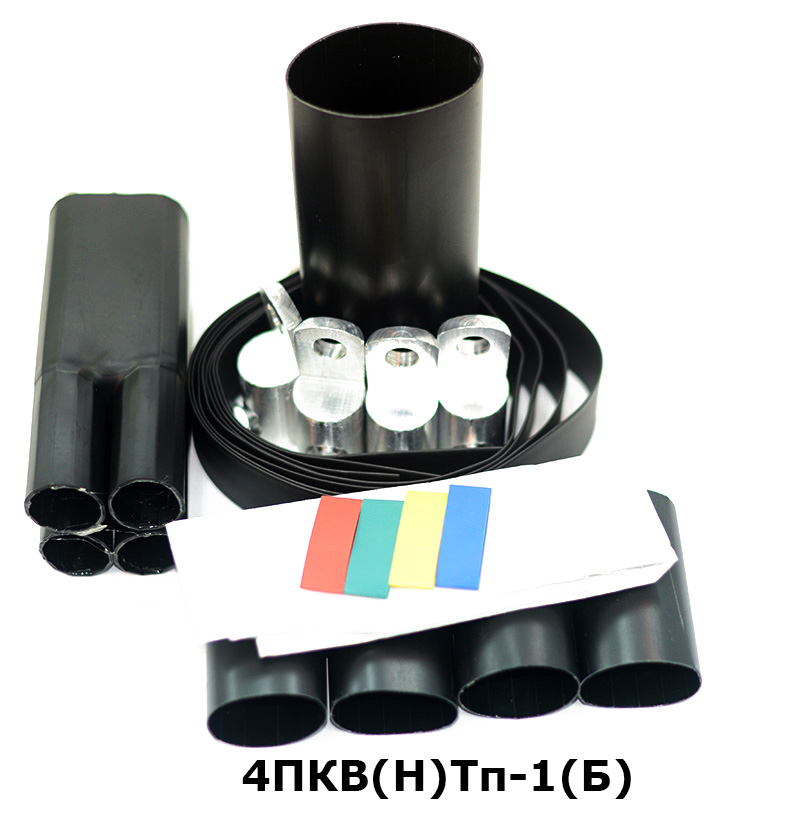

4ПКВ(Н)Тп-1-16/25

2

4ПКВ(Н)Тп-1-16/25(Б)

4

16/25



4ПКВ(Н)Тп-1-35/50



4ПКВ(Н)Тп-1-35/50(Б)

4

35/50



4ПКВ(Н)Тп-1-70/120



4ПКВ(Н)Тп-1-70/120(Б)

4

70/120



4ПКВ(Н)Тп-1-150/240



4ПКВ(Н)Тп-1-150/240(Б)

4

150/240

5ПКВНТп 1

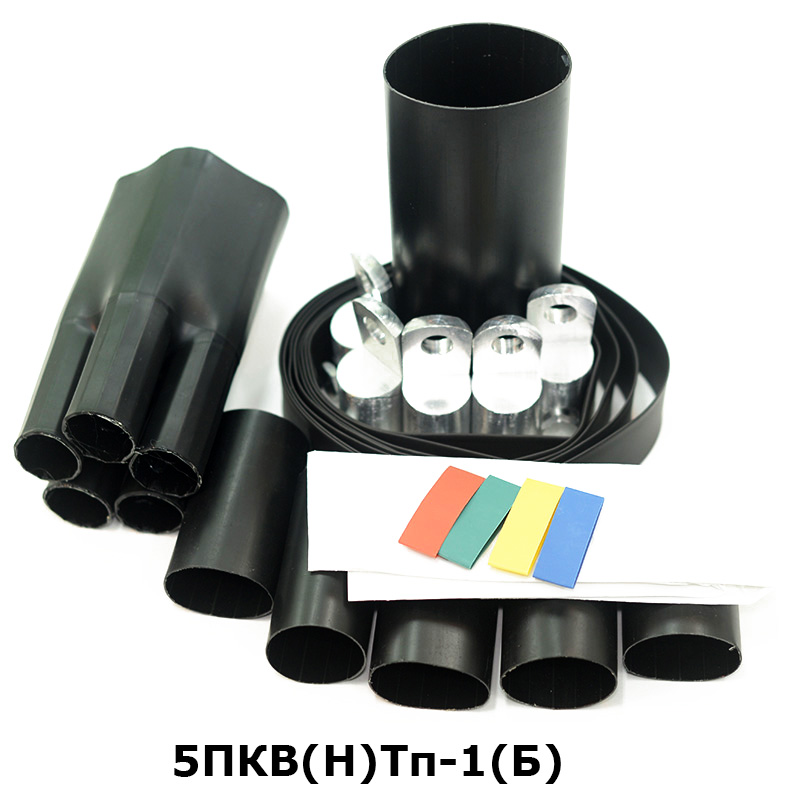

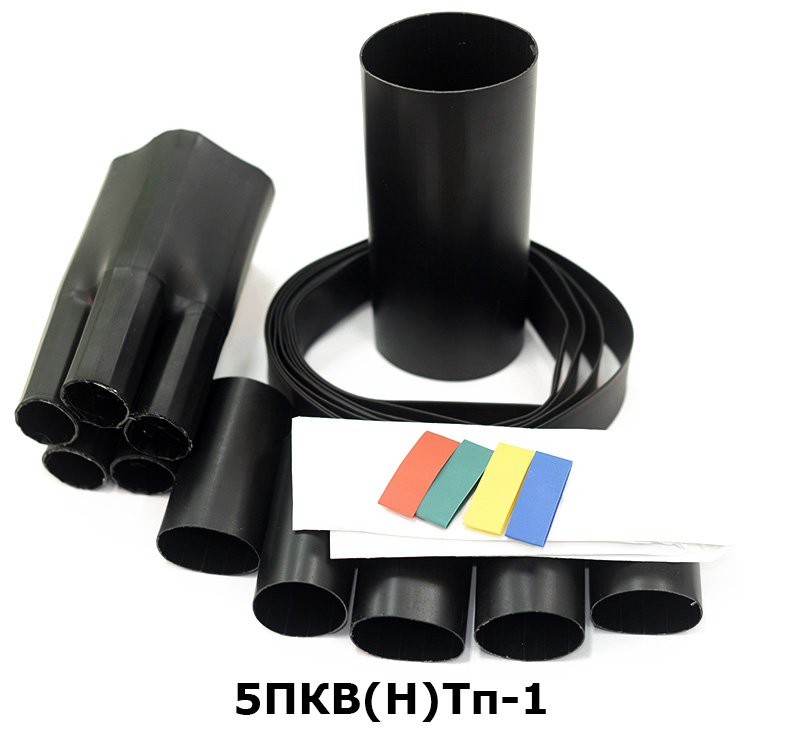

5ПКВ(Н)Тп-1-16/25

5ПКВНТп 1 Б

5ПКВ(Н)Тп-1-16/25(Б)

5

16/25

5ПКВ(Н)Тп-1-35/50

5ПКВ(Н)Тп-1-35/50(Б)

5

35/50

5ПКВ(Н)Тп-1-70/120

5ПКВ(Н)Тп-1-70/120(Б)

5

70/120

5ПКВ(Н)Тп-1-150/240

5ПКВ(Н)Тп-1-150/240(Б)

5

150/240

Для замещения термоусаживаемых муфт RAYCHEM

Без оконцевателей

С оконцевателями

Кол-во жил

Сечение кабеля, мм2

1ПКВНТб 1

1ПКВ(Н)Тб-1-16/25

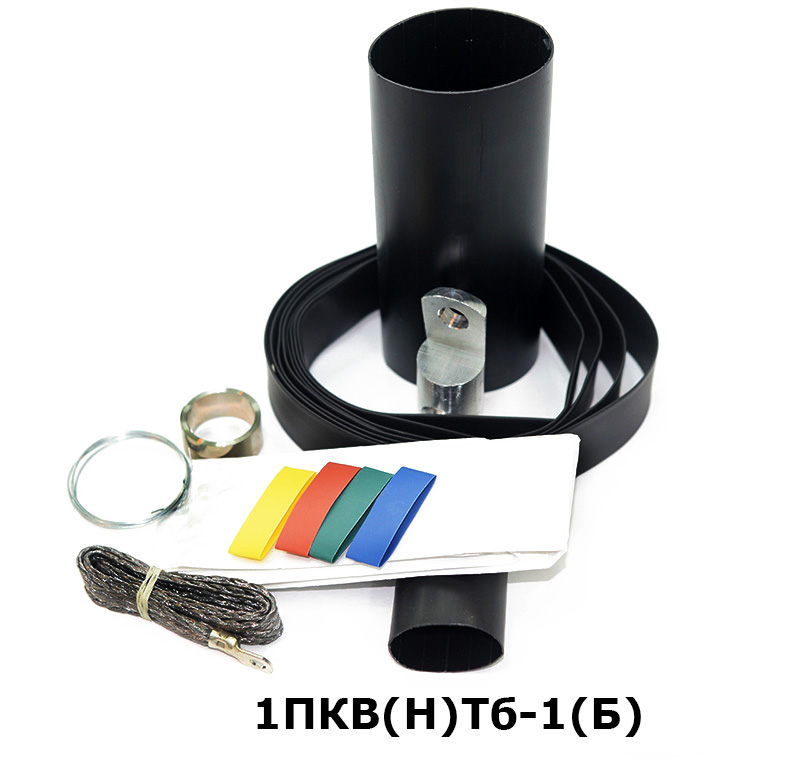

1ПКВНТб 1Б

1ПКВ(Н)Тб-1-16/25(Б)

1

16/25



1ПКВ(Н)Тб-1-35/50



1ПКВ(Н)Тб-1-35/50(Б)

1

35/50



1ПКВ(Н)Тб-1-70/120



1ПКВ(Н)Тб-1-70/120(Б)

1

70/120



1ПКВ(Н)Тб-1-150/240



1ПКВ(Н)Тб-1-150/240(Б)

1

150/240

7

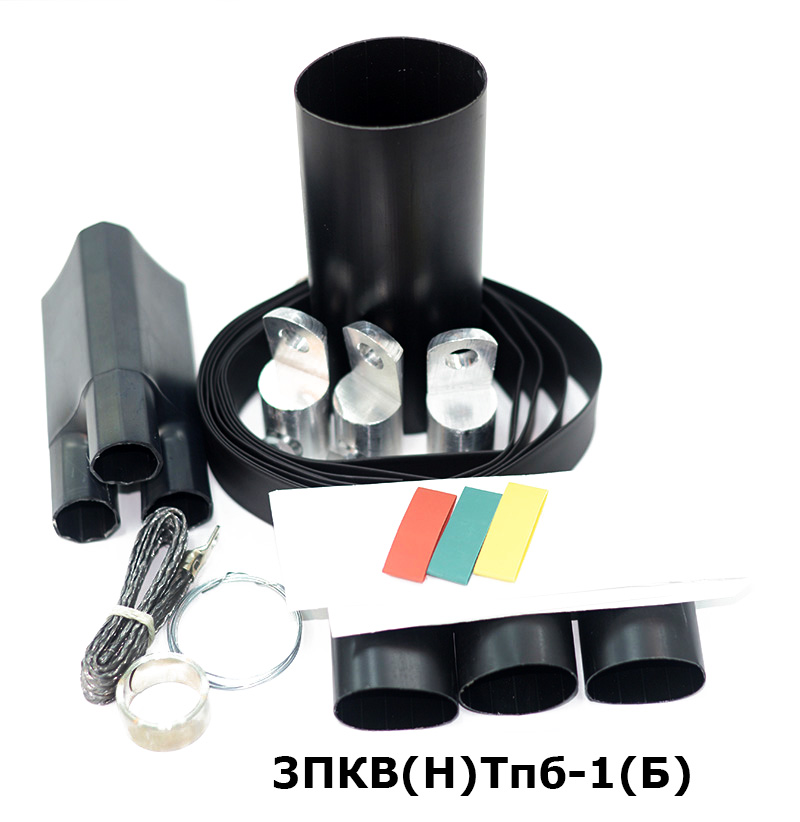

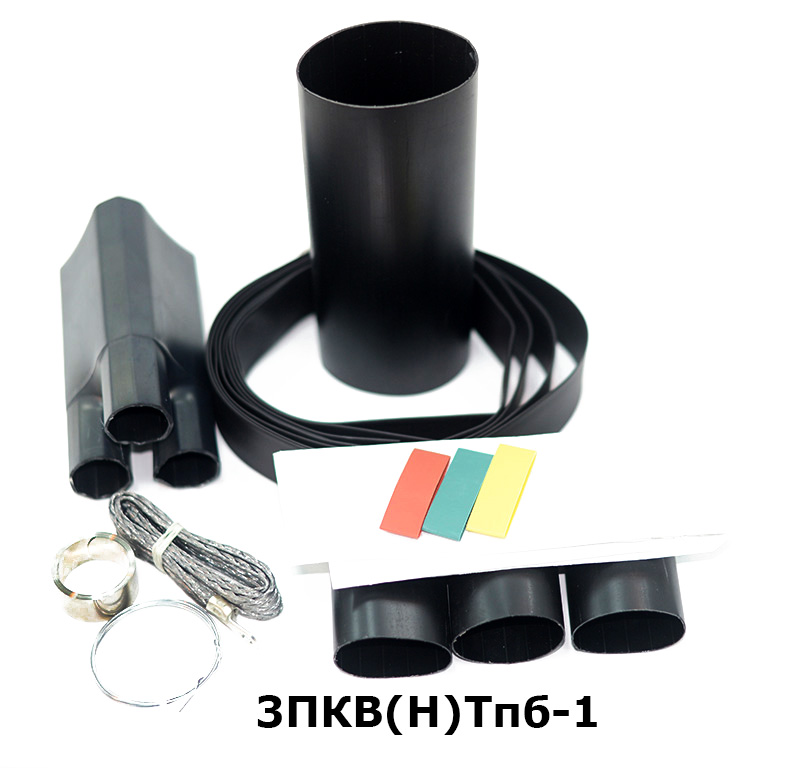

3ПКВ(Н)Тпб-1-16/25

5

3ПКВ(Н)Тпб-1-16/25(Б)

3

16/25

3ПКВ(Н)Тпб-1-35/50

3ПКВ(Н)Тпб-1-35/50(Б)

3

35/50

3ПКВ(Н)Тпб-1-70/120

3ПКВ(Н)Тпб-1-70/120(Б)

3

70/120

3ПКВ(Н)Тпб-1-150/240

3ПКВ(Н)Тпб-1-150/240(Б)

3

150/240

3

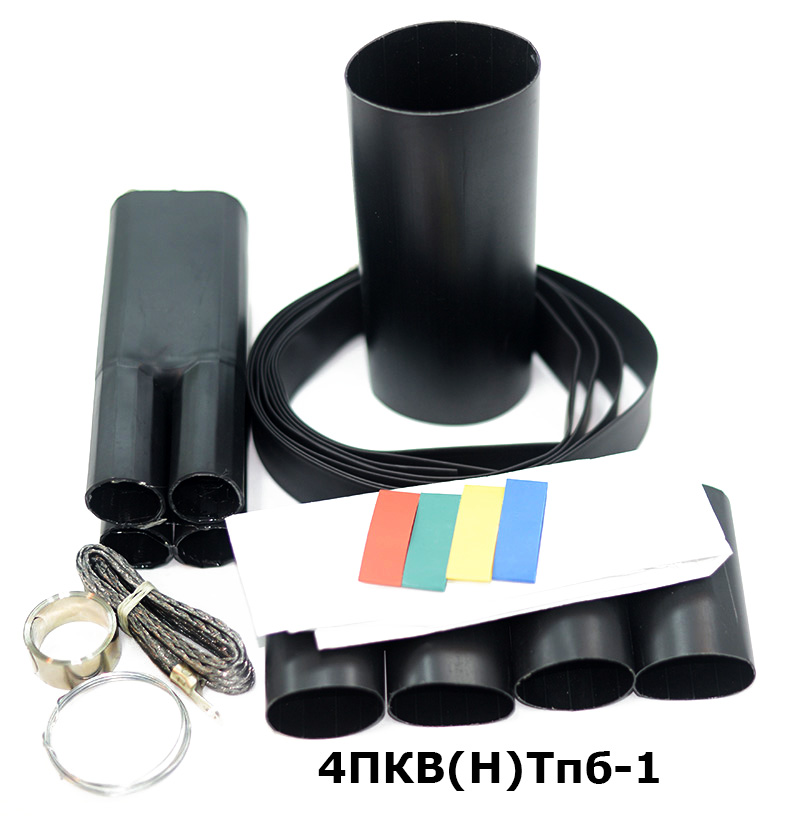

4ПКВ(Н)Тпб-1-16/25

1

4ПКВ(Н)Тпб-1-16/25(Б)

4

16/25

4ПКВ(Н)Тпб-1-35/50

4ПКВ(Н)Тпб-1-35/50(Б)

4

35/50

4ПКВ(Н)Тпб-1-70/120

4ПКВ(Н)Тпб-1-70/120(Б)

4

70/120

4ПКВ(Н)Тпб-1-150/240

4ПКВ(Н)Тпб-1-150/240(Б)

4

150/240

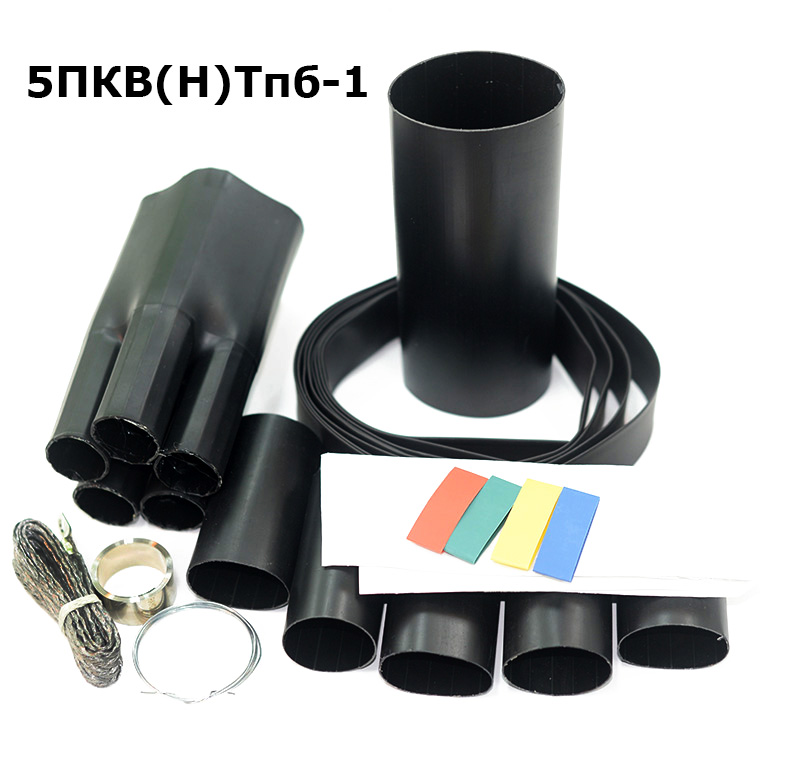

5ПКВНТпб 1

5ПКВ(Н)Тпб-1-16/25

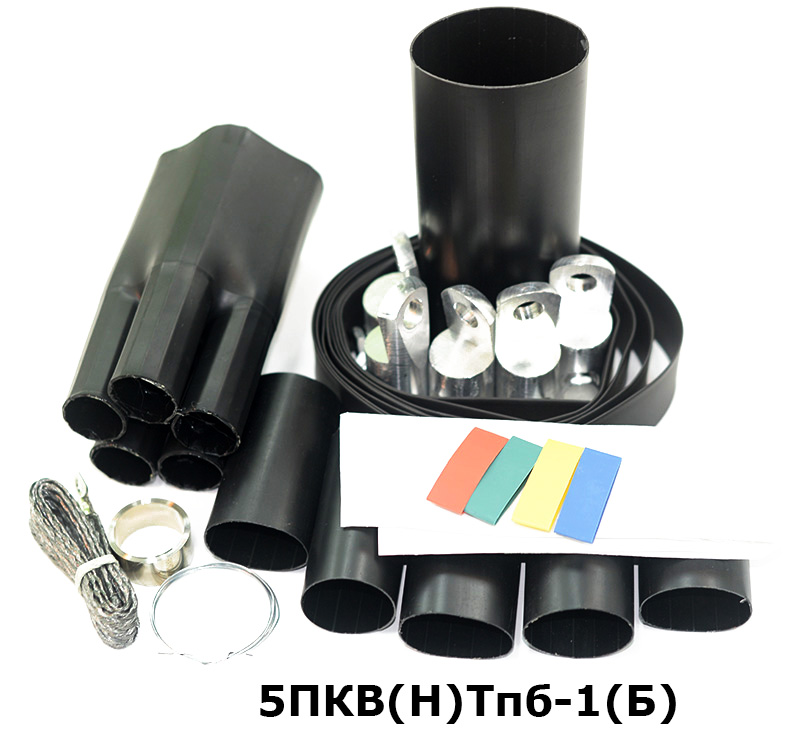

5ПКВНТпб 1 Б

5ПКВ(Н)Тпб-1-16/25(Б)

5

16/25



5ПКВ(Н)Тпб-1-35/50



5ПКВ(Н)Тпб-1-35/50(Б)

5

35/50



5ПКВ(Н)Тпб-1-70/120



5ПКВ(Н)Тпб-1-70/120(Б)

5

70/120



5ПКВ(Н)Тпб-1-150/240



5ПКВ(Н)Тпб-1-150/240(Б)

5

150/240

Сечение жил кабеля от 16 до 240 мм2
Число жил 1, 3, 4, 5
Напряжение до 1 кВ
Тип изоляции пластмасса
Установка внутренняя / наружная
Климатическое исполнение УХЛ 1,5 по ГОСТ 15150-69
Температура эксплуатации от -50 до +60 °C
Масса 0,6 кг
Вид упаковки пакет
Размер упаковки 250 х 500 ÷ 1000

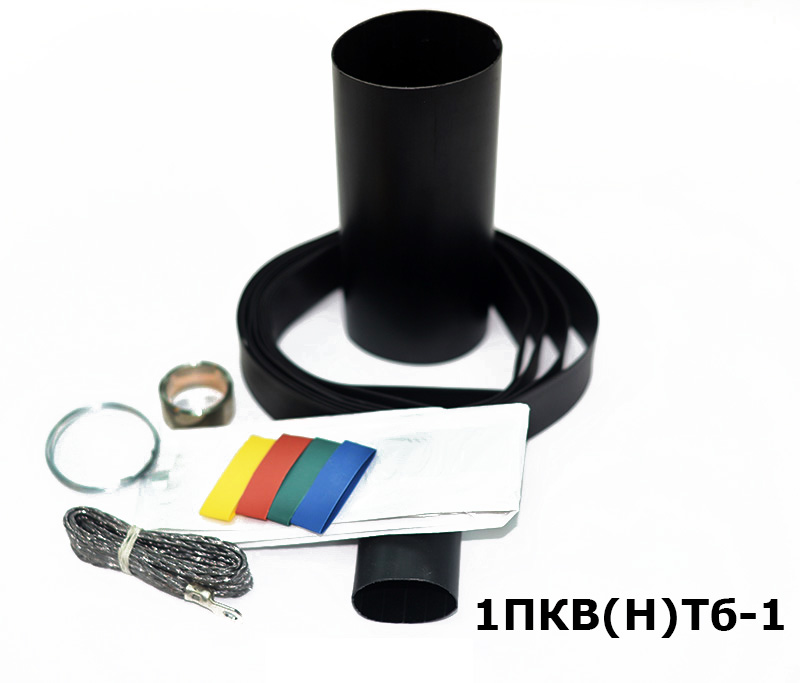

Комплектация одножильных муфт



1ПКВ(Н)Тб-1 (Б)

1ПКВ(Н)Тб-1

1ПКВ(Н)Т-1 (Б)

1ПКВ(Н)Т-1

Рукав полиэтиленовый

1 шт

1 шт

1 шт

1 шт

Инструкция к монтажу

1 шт

1 шт

1 шт

1 шт

Трубка герметизации наконечника

1 шт

1 шт

X

X

Трубка наружной изоляции

1 шт

1 шт

1 шт

1 шт

Мастика герметизирующая

1 шт

1 шт

X

X

Жила заземления с наконечником

1 шт

1 шт

X

X

Наконечник кабельный

1 шт

X

1 шт

X

Проволока стальная

1 шт

1 шт

X

X

Пружина постоянного давления

1 шт

1 шт

X

X

Размерный ряд материалов одножильных муфт

Наименование деталей и материалов

16-25

35-50

70-120

150-240

Трубка герметизации наконечников

19/6

0,05 м

28/6

0,1 м

45/13

0,1 м

45/13

0,1 м

Трубка наружной изоляции

28/6

0,3 м

35/12

0,3 м

45/13

0,3 м

45/13

0,3 м

Жила заземления с наконечником

16 мм2

0,5 м

16 мм2

0,5 м

16 мм2

0,5 м

16 мм2

0,5 м

Проволока стальная

1 м

1 м

1 м

1 м

Пружина постоянного давления

НРППД №2

НРППД №3

НРППД №4

НРППД №5

Размерный ряд материалов одножильных муфт

Наименование деталей и материалов

16-25

35-50

70-120

150-240

Трубка жильной изоляции

12/6

0.6 м

16/8

0,6 м

25/12,5

0,8 м

25/12,5

0,8 м

Трубка герметизации наконечников

19/6

0,05 м

28/6

0,1 м

45/13

0,1 м

45/13

0,1 м

Поясная манжета

45/13

0,15 м

55/16

0,2 м

75/25

0,2 м

85/25

0,2 м

Трубка маркировочная

12/6

0,02 м

16/8

0,02 м

30/15

0,02 м

35/17,5

0,02 м

Жила заземления с наконечником

16 мм2

0,5 м

16 мм2

0,5 м

16 мм2

0,5 м

16 мм2

0,5 м

Мастика герметизирующая

1 шт

1 шт

2 шт

2 шт

Проволока стальная

1 м

1 м

1 м

1 м

Пружина постоянного давления

НРППД №2

НРППД №3

НРППД №4

НРППД №5

Размеры перчаток

16-25

35-50

70-120

150-240

Для 3-х жильных кабелей

36/15

56/26

76/34

91/45

Для 4-х жильных кабелей

35/20

46/21

68/30

80/36

Для 5-ти жильных кабелей

35/23

56/29

81/36

94/46

1. Разделка кабеля

Распрямить конец кабеля на длину "А" (см. таблицу разделки). Длина разделки кабеля напрямую зависит от местных условий подключения к электрооборудованию, от размера ячеек, расположения шин в подстанциях и распределительных устройствах.

Инструкция по монтажу концевой термоусаживаемой муфты на кабель напряжением до 1 кВ в пластмассовой изоляции

Таблица разделки кабелей с броней

"А"

Распрямленный конец кабеля, мм

"B"

Общая длина разделки, мм

"

Броня, мм

"

Длина жил, мм

1500

750

50

700

1.1. Разделка кабеля с броней (БА, КА)

БА — броня из лент из алюминия или алюминиевого сплава.

КА — броня из проволок из алюминия или алюминиевого сплава.

Надеть на один из концов кабеля защитный кожух и сдвинуть его на время монтажа вдоль кабеля, предварительно защитив внутреннюю поверхность кожуха от загрязнения полиэтиленовым упаковочным пакетом.

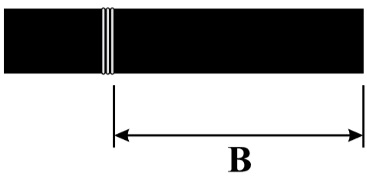

На расстоянии "В" от конца кабеля наложить бандаж из 2 витков стальной проволоки. Снять с кабеля внешнюю оболочку и обрезать бронеленты БА или КА, согласно размерам, указанным в таблице разделки. На расстоянии "б" от среза защитного покрова на бронеленты кабеля наложить бандаж из 2 витков стальной оцинкованной проволоки. Подрезать бронеленты кабеля по кромке бандажа. Удалить бронеленты. От среза бронелент оставить 10 мм поясной изоляции, остальное удалить.

Бронеленты и оболочку кабеля очистить ветошью, смоченной в уайт-спирите.

Инструкция по монтажу концевой термоусаживаемой муфты на кабель напряжением до 1 кВ в пластмассовой изоляции

Инструкция по монтажу концевой термоусаживаемой муфты на кабель напряжением до 1 кВ в пластмассовой изоляции

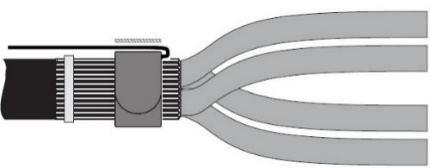

1.2. Разделка кабеля с проволочным экраном

Надеть на один из концов кабеля защитный кожух и сдвинуть его на время монтажа вдоль кабеля, предварительно защитив внутреннюю поверхность кожуха от загрязнения полиэтиленовым упаковочным пакетом.

Очистить и обезжирить оболочку кабеля. Удалить оболочку на расстоянии «С» от края для каждого кабеля, согласно таблице. Обезжирить внешнюю оболочку кабеля на расстоянии 100 мм от среза уайт-спиритом. Обрезать медную опоясывающую ленту экрана (при ее наличии) на уровне среза оболочки кабеля. Отогнуть проволоки экрана вдоль кабеля последовательно по 2—3 проволоки. Закрепить проволоки экранов бандажом из медной проволоки и обрезать на расстоянии 50 мм от среза оболочки.



Инструкция по монтажу концевой термоусаживаемой муфты на кабель напряжением до 1 кВ в пластмассовой изоляции

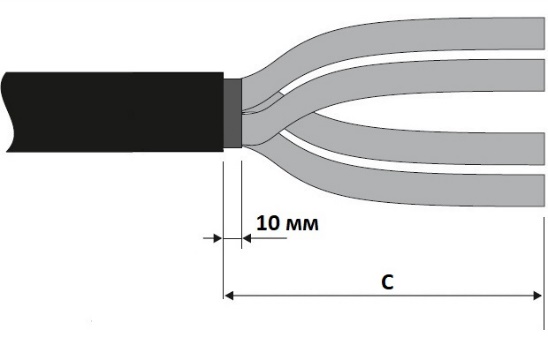

1.3. Разделка кабеля без брони

На расстоянии 700 мм от конца кабеля наложить бандаж из 2—3 витков стальной проволоки.

Снять с кабеля внешнюю оболочку. От среза внешней оболочки оставить 10 мм поясной изоляции, остальное удалить.



Инструкция по монтажу концевой термоусаживаемой муфты на кабель напряжением до 1 кВ в пластмассовой изоляции

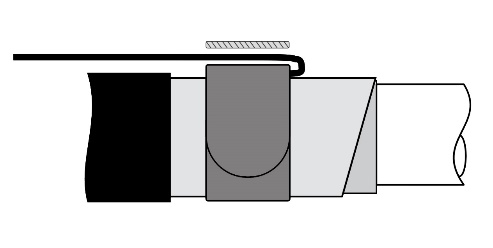

2. Монтаж узла заземления (для кабеля с броней или проволочным экраном)

Расправить провод заземления и расположить наконечником в сторону конца кабеля.

Первым витком пружины прижать провод заземления к броне или проволочному экрану. Повернуть провод заземления в обратную сторону под 2-ой виток.

Вымотать пружину до конца. Обмотать пружину 2 оборотами ленты изоляционной ПВХ. Надеть на конец кабеля поясную манжету и сдвинуть ее на время монтажа вдоль кабеля.

Инструкция по монтажу концевой термоусаживаемой муфты на кабель напряжением до 1 кВ в пластмассовой изоляции

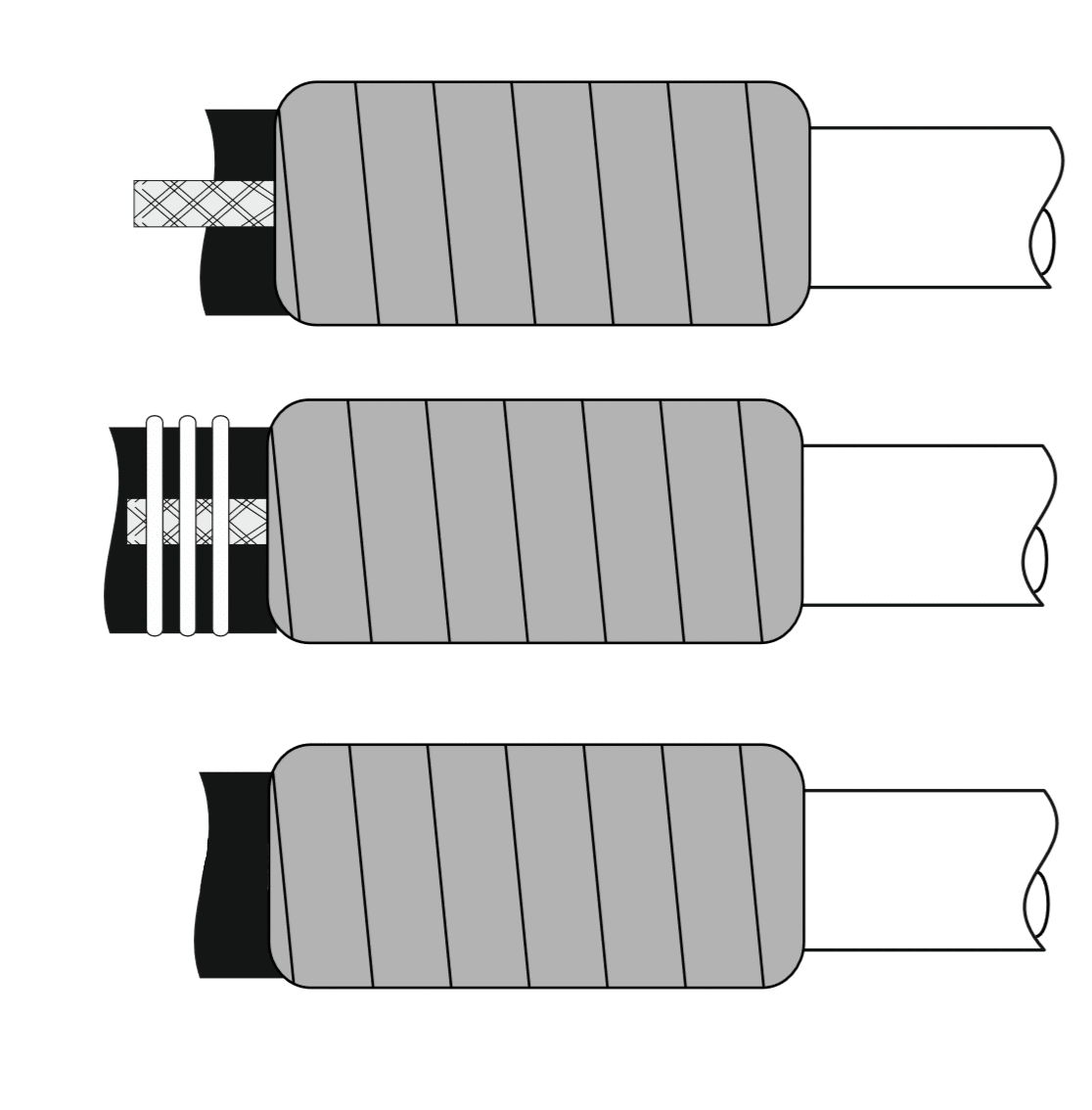

3. Герметизация узла заземления

3.1. Для кабеля с броней или ленточным экраном

Наложить подмотку из ленты-герметика на ступень брони (проволочного экрана), закрывая провод заземления и пружину постоянного давления. Намотку начинать с жильной изоляции кабеля.

Зафиксировать провод заземления на внешней оболочке кабеля бандажом из 2—3 витков медной проволоки.

3.2. Для кабеля без брони или ленточного экрана

Наложить подмотку из ленты-герметика на наружную оболочку кабеля от ее среза.

Инструкция по монтажу концевой термоусаживаемой муфты на кабель напряжением до 1 кВ в пластмассовой изоляции

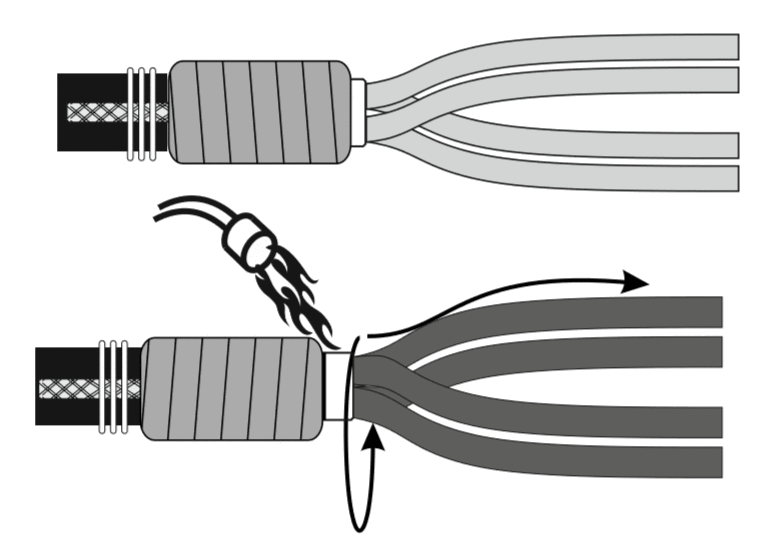

4. Монтаж трубок жильной изоляции

Развести жилы кабеля.

Надеть трубки изоляции жил на все жилы кабеля, сдвинув их до упора в корешок разделки.

Последовательно для каждой жилы от корня разделки произвести усадку трубок жильной изоляции.

Инструкция по монтажу концевой термоусаживаемой муфты на кабель напряжением до 1 кВ в пластмассовой изоляции

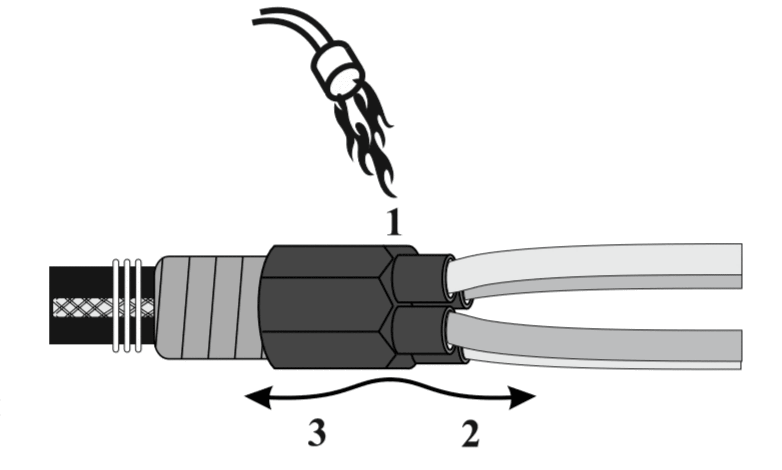

5. Монтаж термоусаживаемой перчатки

Свести жилы кабеля и надеть на них термоусаживаемую перчатку.

Сдвинуть перчатку как можно плотнее к основанию разделки и усадить.

Усадку перчатки проводить в следующем порядке:

  1. усадить основания пальцев,

  2. усадить пальцы перчатки в направлении от основания к концам жил кабеля,

  3. усадить корпусную часть в направлении от основания пальцев.

Инструкция по монтажу концевой термоусаживаемой муфты на кабель напряжением до 1 кВ в пластмассовой изоляции

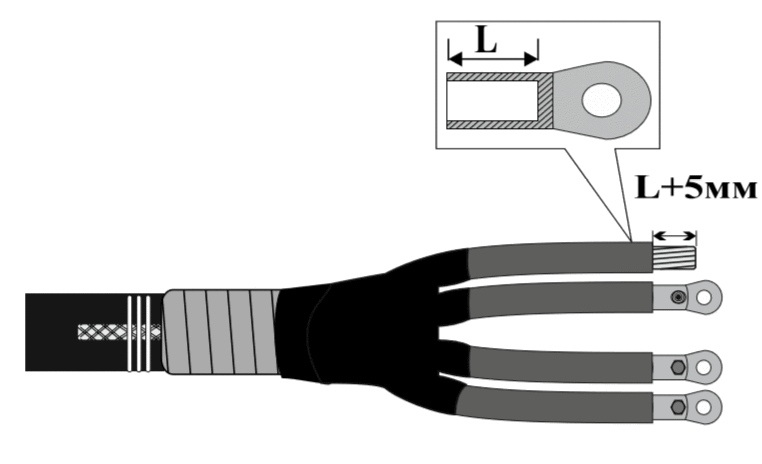

6. Монтаж наконечников

Удалить с конца жил изоляцию на длину на 5 мм больше глубины наконечника ("L"+5 мм).

Очистить поверхность жил от оксидной пленки и обезжирить уайт-спиритом.

Провести оконцевание жил кабеля наконечниками со срывными болтами или под опрессовку.

Инструкция по монтажу концевой термоусаживаемой муфты на кабель напряжением до 1 кВ в пластмассовой изоляции

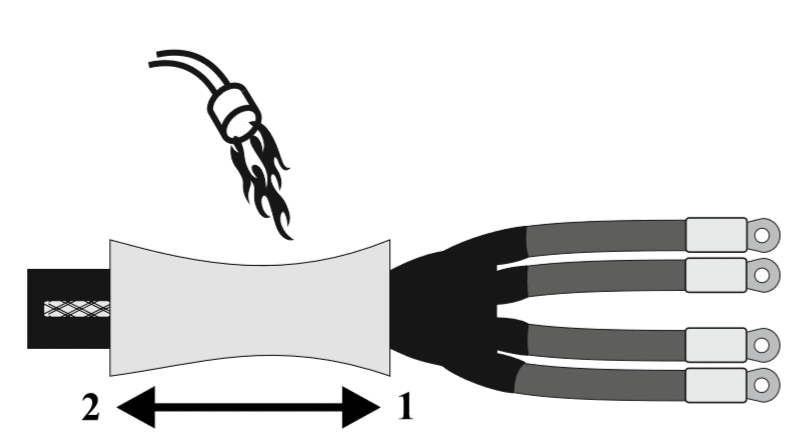

7. Монтаж манжеты (для кабеля с броней или проволочным экраном)

Надвинуть поясную манжету на юбку перчатки и усадить.

Усадку производить от середины манжеты сначала в сторону перчатки, а затем в сторону провода заземления.

Инструкция по монтажу концевой термоусаживаемой муфты на кабель напряжением до 1 кВ в пластмассовой изоляции

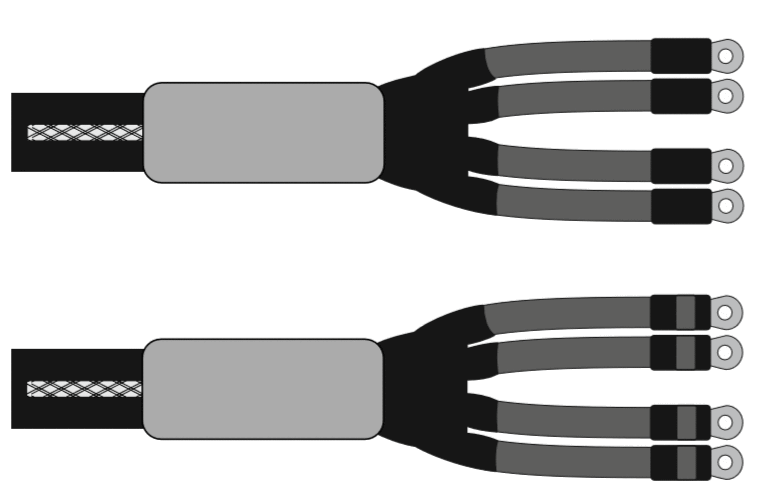

8. Монтаж трубок герметизации наконечников и маркировка жил

Надвинуть и усадить на место оконцевания жил изолирующие трубки с заходом на трубки жильной изоляции.

Произвести усадку в направлении от наконечника к срезу оболочки кабеля.

После остывания изолирующих трубок надеть и усадить на них трубки цветовой маркировки фаз.

Инструкция по монтажу концевой термоусаживаемой муфты на кабель напряжением до 1 кВ в пластмассовой изоляции

9. Уборка рабочего места

По окончании монтажа убрать за собой мусор и использованную упаковку согласно правилам охраны окружающей среды.

Инструкция по монтажу концевой термоусаживаемой муфты на кабель напряжением до 1 кВ в пластмассовой изоляции
