Мини-муфта соединительная термоусаживаемая до 1 кВ

Мини-муфта соединительная термоусаживаемая до 1 кВ

Техническое описание PDF

Отправить запрос на Email: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Основные характеристики
  • Сечение от 1,5 до 10 мм².
  • Наименование 2-5ПСТ(б)-1-1,5/10.
  • Срок хранения 10 лет (при соблюдении условий хранения).
  • Срок службы 35 лет.

Универсальная муфта для оконцевания 2-, 3-, 4- и 5-жильных кабелей: с броней и без брони, с пластмассовой и ПВХ изоляцией.

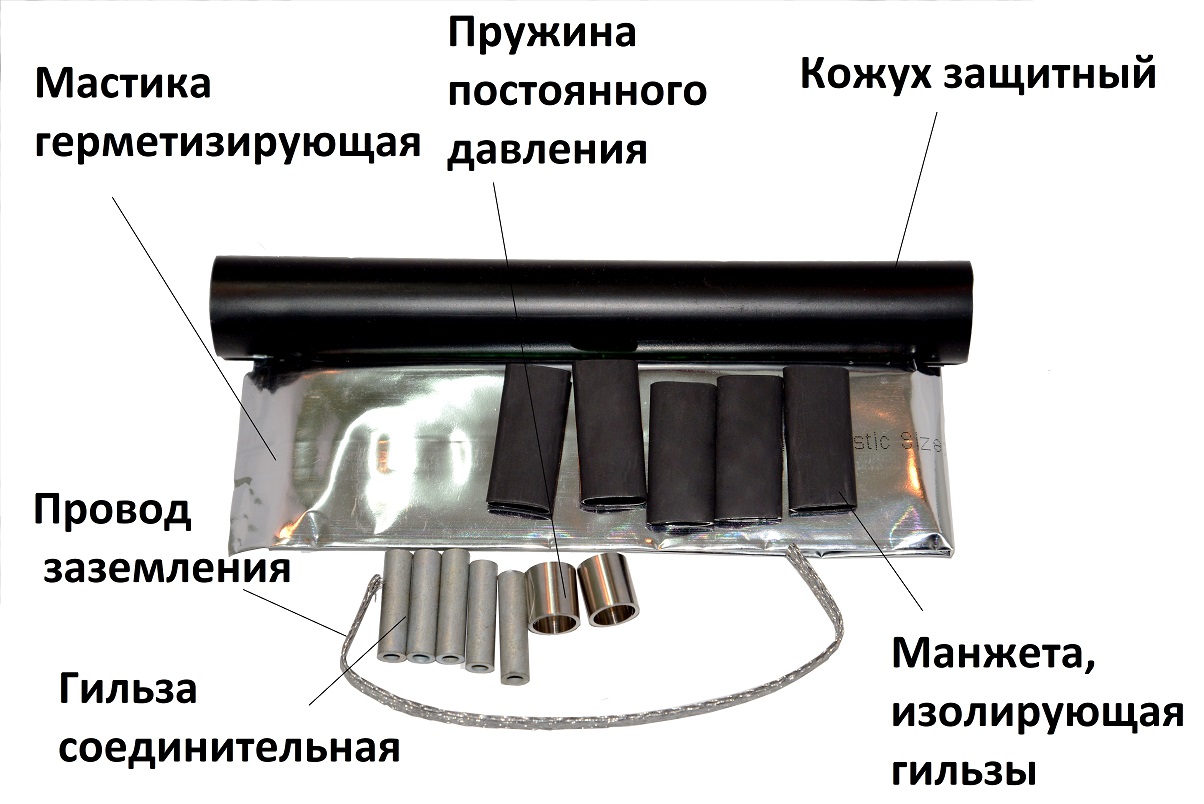

Конструкция соединительной термоусаживаемой мини-муфты

Конструкция

Кожух защитный

1 шт

Манжета, изолирующая гильзы

5 шт

Гильза соединительная

5 шт

Пружина постоянного давления

2 шт

Провод заземления

1 шт

Мастика герметизирующая

1 шт

Инструкция по монтажу

1 шт

Упаковочный пакет

1 шт

Наименование



Количество жил

Наличие брони

Сечение токопроводящих жил, мм2

2-5ПСТ(б)-1-1,5/2,5

2,3,4,5

универсальная

1,5; 2; 2,5

2-5ПСТ(б)-1-4/6

2,3,4,5

универсальная

4; 6

2-5ПСТ(б)-1-6/10

2,3,4,5

универсальная

6; 10

Для замещения термоусаживаемых муфт RAYCHEM

Сечение жил кабеля

от 1,5 до 10 мм²

Число жил

2, 3, 4, 5

Напряжение

До 1 кВ

Тип изоляции

Пластмасса, ПВХ, резина

Установка

Внутренняя / наружная

Климатическое исполнение

УХЛ 1,5 по ГОСТ 15150-69

Температура эксплуатации

От -50 до +60 °C

Вид упаковки

Пакет

1. Подготовка и разделка кабеля

1.1. Распрямить концы кабеля на длине 100 мм и расположить их друг напротив друга.

1.2. Надеть на кабель внешний защитный кожух, сдвинуть кожух вдоль кабеля на время монтажа.

1.3. Снять с обоих концов кабеля наружную оболочку на длину 65 мм.

1.4. Произвести изгиб жил вручную таким образом, чтобы соответствующие фазные жилы обоих концов кабеля расположились на одной прямой друг с другом (стык в стык).

Для кабеля с броней (экраном)

1.5 От среза наружной оболочки на расстоянии 25 мм оголить бронеленты или экран на обоих концах.

2. Монтаж соединительных гильз

2.1. Удалить с концов жил изоляцию на длине, равной 1/2 длины гильзы.

2.2. Надеть на жилы манжеты изоляции гильз.

2.3. Произвести соединение жил входящими в комплект гильзами, используя кримпер для обжима гильз.

3. Установка манжет изоляции гильз

3.1. Надвинуть на гильзы изолирующие манжеты. Расположить их по центру соединения и равномерно усадить, начиная от середины в сторону краев.

4. Монтаж провода заземления (для кабелей с броней)

4.1. С обоих концов зачистить провод заземления на длине 30 мм.

4.2. Распустить (растянуть в ширину) зачищенные концы провода заземления.

4.3. Закрепить провод заземления на бронелентах (экранах) обоих концов кабеля с помощью пружин постоянного давления.

5. Установка мастики и защитного кожуха

5.1. На участки крепления узла заземления с заходом на жильную изоляцию в направлении соединения нанести по 1/3 герметизирующей мастики. Оставшуюся часть мастики равномерно распределить между изолированными гильзами.

5.2. Надвинуть на муфту внешний защитный кожух, расположив его симметрично относительно центра муфты, и произвести его усадку от середины к краям.
