Муфта соединительная термоусаживаемая до 1 кВ в пластмассовой изоляции

Муфта соединительная термоусаживаемая до 1 кВ в пластмассовой изоляции

Техническое описание PDF

Отправить запрос на Email: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Основные характеристики
  • Сечениеот 16 до 240 мм²
  • Напряжениеот 0,4 до 1 кВ
  • Номинальная частота50 Гц
  • Срок эксплуатации25 лет
  • Температура эксплуатации -55 до +60 °C

Разработано Виталием Ильичом Берманом.

Муфты кабельные соединительные серии 1-3-4-5ПСТб-1 предназначены для соединения многожильных силовых кабелей с изоляцией из ПВХ, ПВХ пластиката, пластмассы, полимеров, полиэтилена, резины с броней и без брони для электрических сетей с изолированной и заземленной нейтралью.

Поставляются в виде комплекта деталей и материалов.

Муфты подходят для эксплуатации в помещении и на открытом воздухе.

Типы муфт: ВБбШв-1, ВБбШп-1, ВБВ-1, ВБШв-1, ВВБ-1, ВВБГ-1, ВВГ-1, ВВГз-1, ВВГЭ-1, ВКбШв-1, ВПБШВ-1, ВЭБШв-1, ПБб-1, ППГ-1, ППГЭ-1, АВБбШв-1, АВБбШп-1, АВБВ-1, АВБШв-1, АВВБ-1, АВВБГ-1, АВВГ-1, АВВГз-1, АВВГЭ-1, АВКбШв-1, АВПБШВ-1, АВЭБШв-1, ПвБбШв-1, ПвБбШп-1, ПвБШв-1, ПвБШп-1, ПвВГЭ-1, ПвзБбШп-1, ПвКШп-1, ПвП-1, ПвП2г-1, ПвПг-1, ПвПу-1, ПвПу2г-1, ПвПуг-1, АПвБбШв-1, АПвБбШп-1, АПвБШв-1, АПвБШп-1, АПвВГЭ-1, АПвзБбШп-1, АПвКШп-1, АПвП-1, АПвП2г-1, АПвПг-1, АПвПу-1, АПвПу2г-1, АПвПуг-1.

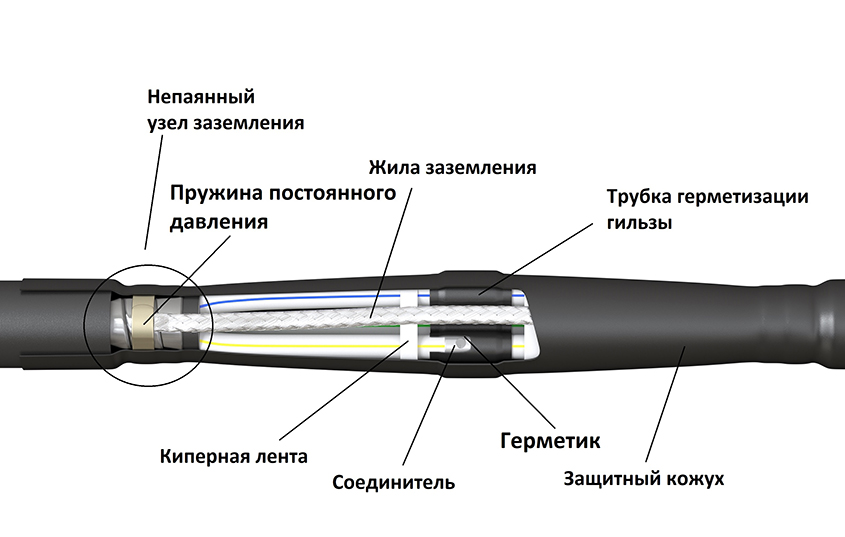

Из чего состоит соединительная термоусаживаемая муфта:

  • наружный защитный кожух с внутренним клеевым слоем;
  • термоусаживаемая жильная изоляция;
  • мастики маслостойкие, заполняющие, герметизирующие;
  • пружины постоянного давления НРППД для соединения брони;
  • киперная лента для стяжки и фиксации жил и бандажирования мастики-заполнителя;
  • гильзы для соединения жил.



Элементы непаяной системы заземления в базовой комплектации соединительной муфты:

  • роликовая пружина постоянного давления НРППД для крепления провода заземления к бронелентам без применения пайки;
  • провод заземления из медных луженых проволок — плоский, ленточный и гибкий;
  • стальная оцинкованная проволока для бандажирования узла заземления.

Муфта соединительная термоусаживаемая на кабель напряжением до 1 кВ в пластмассовой изоляции



Термоусаживаемые материалы в комплектации соединительной муфты после усадки сохраняют механические свойства и электрическую прочность не менее 30 кВ/мм2 при температуре от -55 до +125 °C.

Муфты с маркировкой (Б) комплектуются соединительными гильзами с контактными болтами с отрывной головкой.

На кабель с проволочным экраном или броней выбирайте комплектацию с обозначением "б" – комплект заземления крепится к проволочному экрану или ленте брони соответственно.

Товар соответствует ГОСТ 13781.0–86 и ТУ3599-001-85731248–2015.

Кабель без брони

Без соединителей

С соединителями

Кол-во жил

Сечение кабеля, мм2

нет фото

1ПСТ-1-16/25

нет фото

1ПСТ-1-16/25(Б)

1

16/25

1ПСТ-1-35/50

1ПСТ-1-35/50(Б)

1

35/50

1ПСТ-1-70/120

1ПСТ-1-70/120(Б)

1

70/120

1ПСТ-1-150/240

1ПСТ-1-150/240(Б)

1

150/240

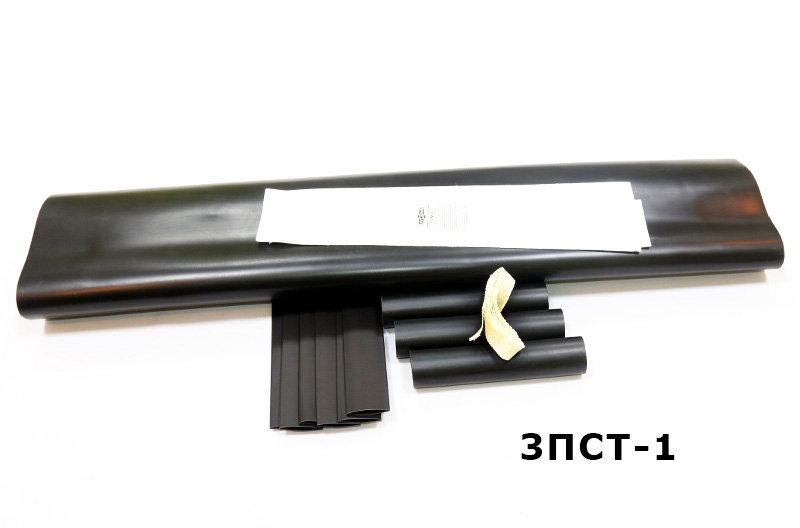

3ПСТ 1

3ПСТ-1-16/25

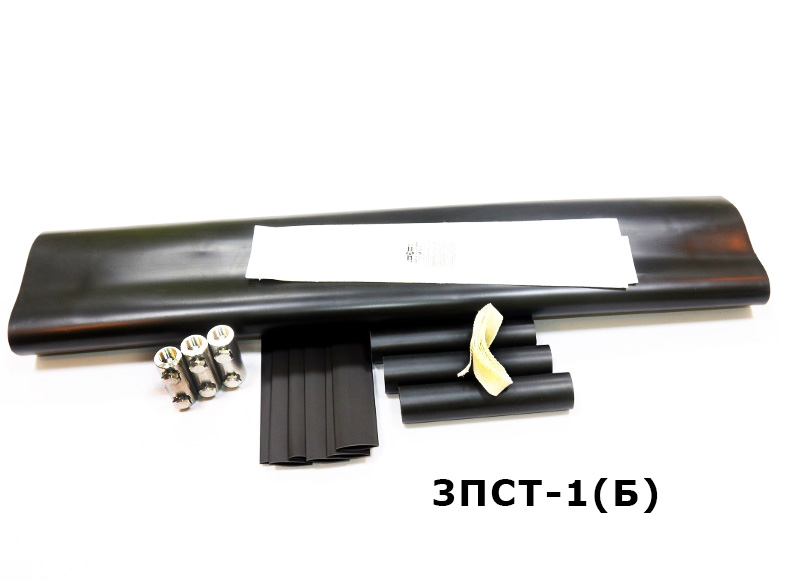

3ПСТ 1 Б

3ПСТ-1-16/25(Б)

3

16/25

3ПСТ-1-35/50

3ПСТ-1-35/50(Б)

3

35/50

3ПСТ-1-70/120

3ПСТ-1-70/120(Б)

3

70/120

3ПСТ-1-150/240

3ПСТ-1-150/240(Б)

3

150/240

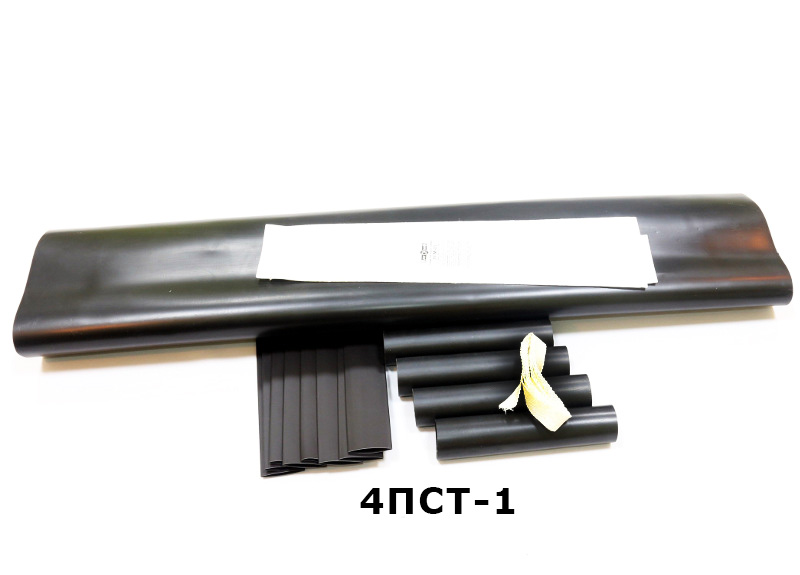

4ПСТ 1

4ПСТ-1-16/25

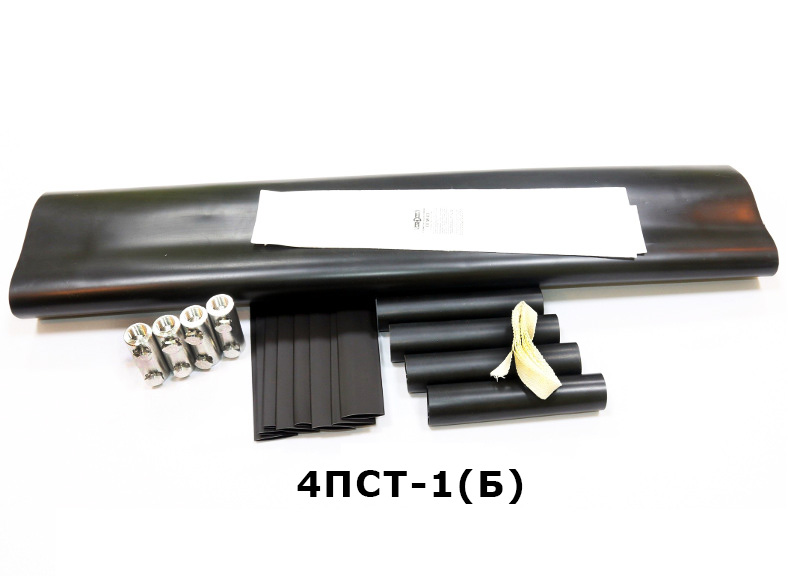

4ПСТ 1 Б

4ПСТ-1-16/25(Б)

4

16/25

4ПСТ-1-35/50

4ПСТ-1-35/50(Б)

4

35/50

4ПСТ-1-70/120

4ПСТ-1-70/120(Б)

4

70/120

4ПСТ-1-150/240

4ПСТ-1-150/240(Б)

4

150/240

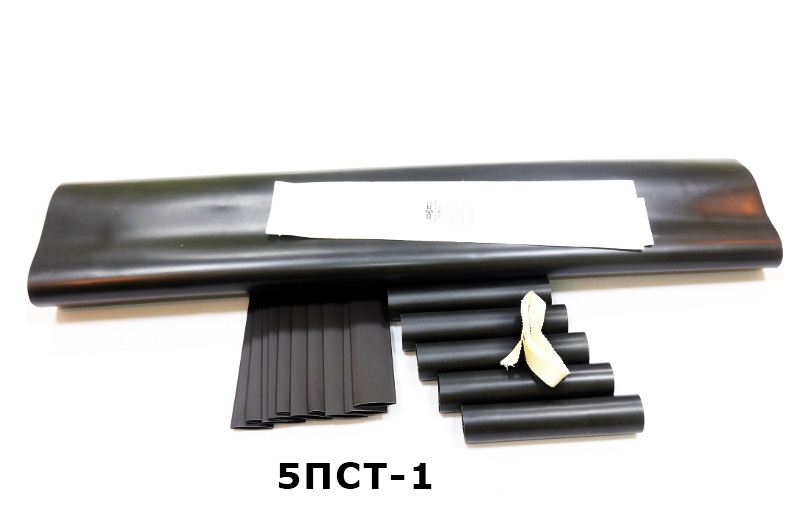

5ПСТ 1

5ПСТ-1-16/25

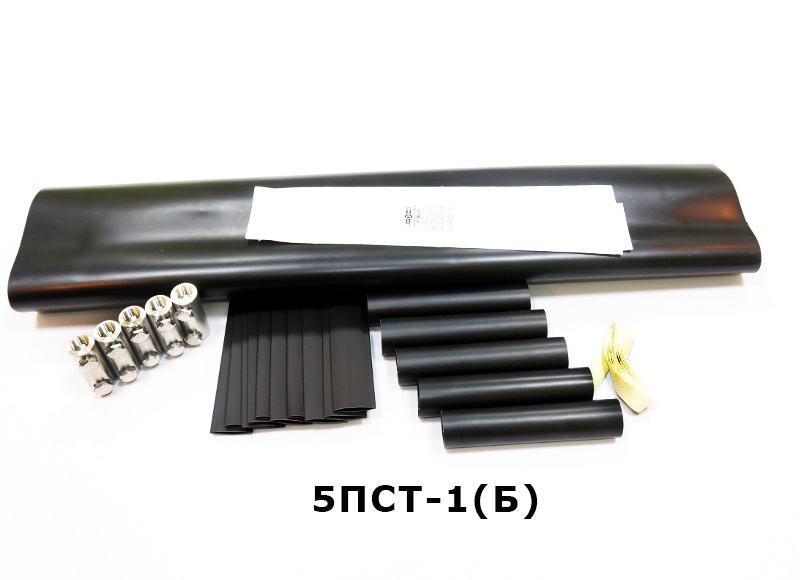

5ПСТ 1 Б

5ПСТ-1-16/25(Б)

5

16/25

5ПСТ-1-35/50

5ПСТ-1-35/50(Б)

5

35/50

5ПСТ-1-70/120

5ПСТ-1-70/120(Б)

5

70/120

5ПСТ-1-150/240

5ПСТ-1-150/240(Б)

5

150/240

Кабель с броней

Без соединителей

С соединителями

Кол-во жил

Сечение кабеля, мм2

нет фото

1ПСТб-1-16/25

нет фото

1ПСТб-1-16/25(Б)

1

16/25

1ПСТб-1-35/50

1ПСТб-1-35/50(Б)

1

35/50

1ПСТб-1-70/120

1ПСТб-1-70/120(Б)

1

70/120

1ПСТб-1-150/240

1ПСТб-1-150/240(Б)

1

150/240

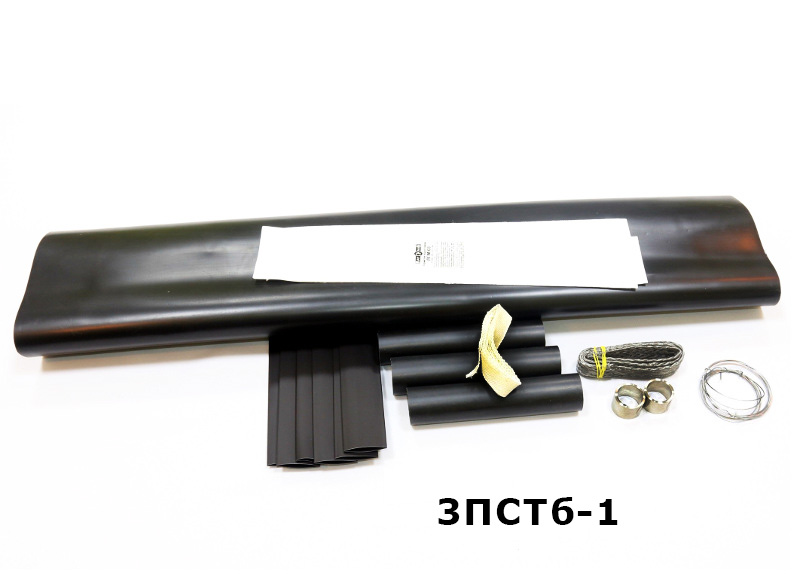

3ПСТб 1

3ПСТб-1-16/25

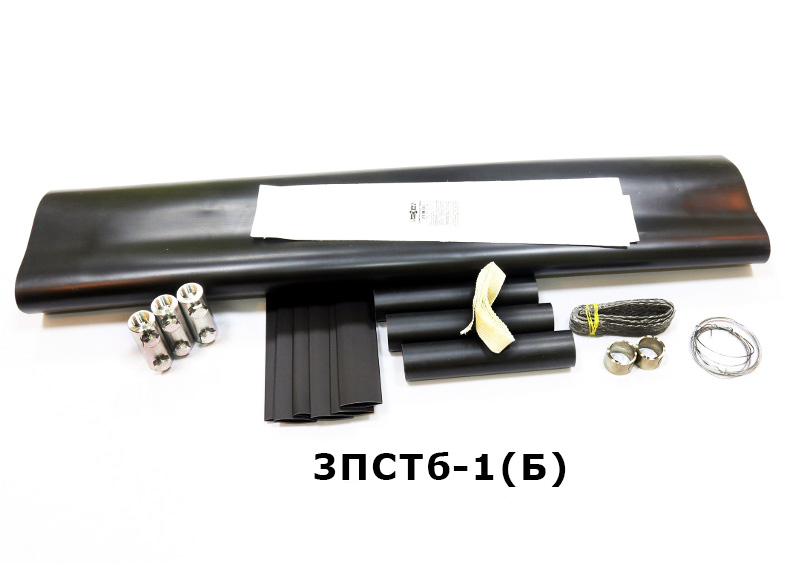

3ПСТб 1 Б

3ПСТб-1-16/25(Б)

3

16/25

3ПСТб-1-35/50

3ПСТб-1-35/50(Б)

3

35/50

3ПСТб-1-70/120

3ПСТб-1-70/120(Б)

3

70/120

3ПСТб-1-150/240

3ПСТб-1-150/240(Б)

3

150/240

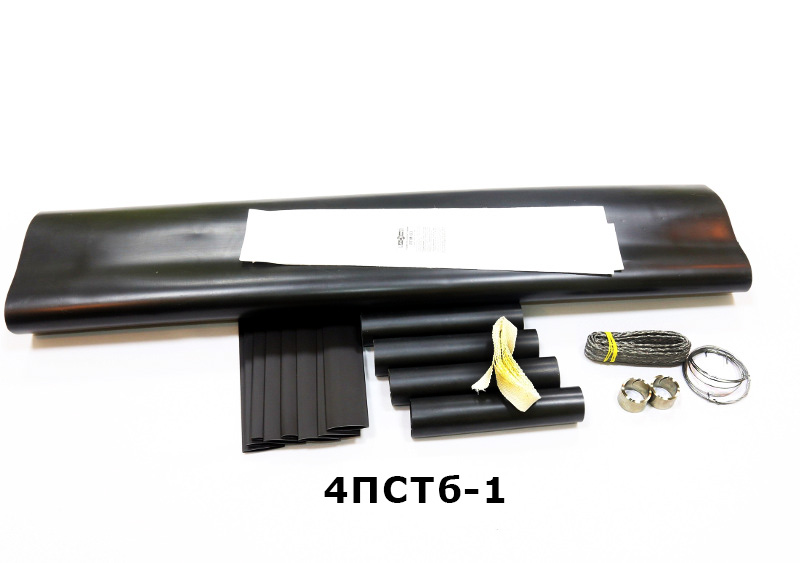

4ПСТб 1

4ПСТб-1-16/25

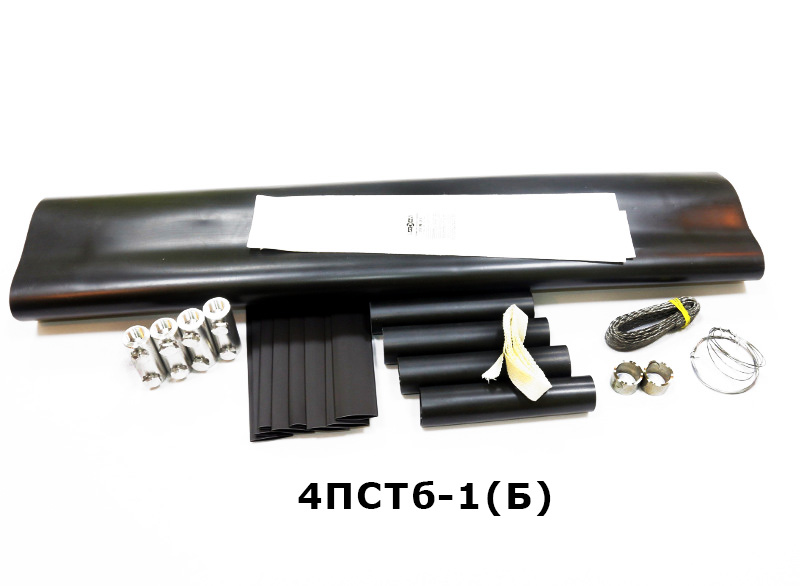

4ПСТб 1 Б

4ПСТб-1-16/25(Б)

4

16/25

4ПСТб-1-35/50

4ПСТб-1-35/50(Б)

4

35/50

4ПСТб-1-70/120

4ПСТб-1-70/120(Б)

4

70/120

4ПСТб-1-150/240

4ПСТб-1-150/240(Б)

4

150/240

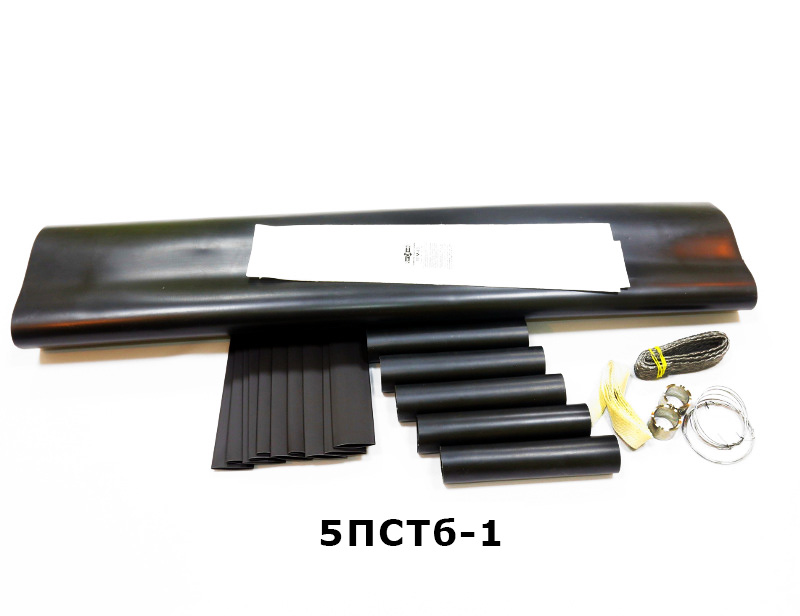

5ПСТб 1

5ПСТб-1-16/25

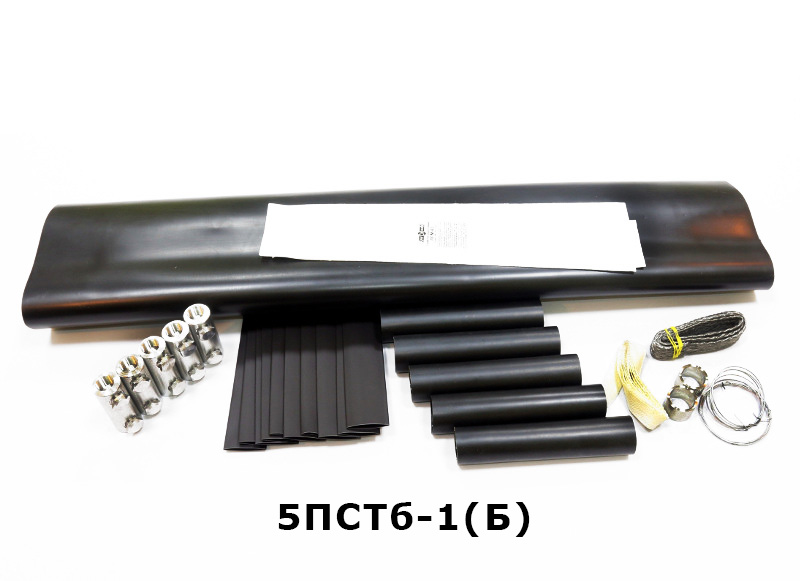

5ПСТб 1 Б

5ПСТб-1-16/25(Б)

5

16/25

5ПСТб-1-35/50

5ПСТб-1-35/50(Б)

5

35/50

5ПСТб-1-70/120

5ПСТб-1-70/120(Б)

5

70/120

5ПСТб-1-150/240

5ПСТб-1-150/240(Б)

5

150/240

Для замещения термоусаживаемых муфт RAYCHEM
Сечение жил кабеля от 16 до 240 мм2
Число жил 1, 3, 4, 5
Напряжение до 1 кВ
Тип изоляции пластмасса
Установка внутренняя / наружная
Климатическое исполнение УХЛ 1,5 по ГОСТ 15150-69
Температура эксплуатации от -50 до +50 °C
EnstoRaychemRadpolCellpack
SJK0 6-35 SJAAKR1 35-50 GUSJ-01/3x 16– 70 POLJ-01/4X 10- 35 ZRM-1/JLP-CX4 16-25 JLP-CF3 16-25 SMH4 1,5-16
SJK1 25-70 SJAAKR3 70-150 GUSJ-01/3x 50–120 POLJ-01/4X 25- 70 ZRM-2/JLP-CX4 35-70 JLP-CF3 35-50 SMH4 6-25
SJK2 50-120 SJAAKR4 120-240 GUSJ-01/3x120–240 POLJ-01/4X 70-120 ZRM-3/JLP-CX4 95 JLP-CF3 70-95 SMH4 16-50
SJK3 95-240 SJAAKR1.47 35-50 GUSJ-01/4x 16– 95 POLJ-01/4X150-240 ZRM-4/JLP-CX4 120-150 JLP-CF3 120-150 SMH4 25-95
SJK4 150-300 SJAAKR3.47 70-150 GUSJ-01/4x 50–150 SMOE-81516 ZRM-5/JLP-CX4 185-300 JLP-CF3 185-240 SMH4 25-150
SJK0C 6-25 SJAAKR4.47 120-240 GUSJ-01/4x120–240 SMOE-81517 ZRM 16-50 / JLP-CX4 16-50 JLP-CF4 16-25 SMH4 95-300
SJK1C 10-50 SJPPKR1 35-50   SMOE-81518 ZRM 70-120 / JLP-CX4 70-120 JLP-CF4 35-50 SMH4 6-35 V
SJK2C 50-95 SJPPKR3 70-120   SMOE-81519 ZRM 150-300 / JLP-CX4 150-300 JLP-CF4 70-95 SMH4 25-70 V
SJK3C 95-240 SJPPKR4 120-240   POLJ-01/5X 10- 35   JLP-CF4 120-150 SMH4 70-150 V
SJK4C 150-300 SJPPKR1.47 35-50   POLJ-01/5X 25- 70   JLP-CF4 185-240 SMHA4 35-150
  SJPPKR3.47 70-120   POLJ-01/5X 70-120
  SJPPKR4.47 120-240   POLJ-01/5X150-240
