Изоляционные кожухи шинных соединений Raychman BCI
Техническое описание PDFОтправить запрос на Email: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Основные характеристики
- Производство кожухов стандартных размеров и по техническому заданию заказчика
- Материал Полиолефин НГ (не поддерживает горение)
- Рабочее напряжение 1кВ, 10кВ, 35кВ.
- Рекомендуемая рабочая температура от -55 °С до +90 °С
- Цвета красный, желтый, зеленый, черный.

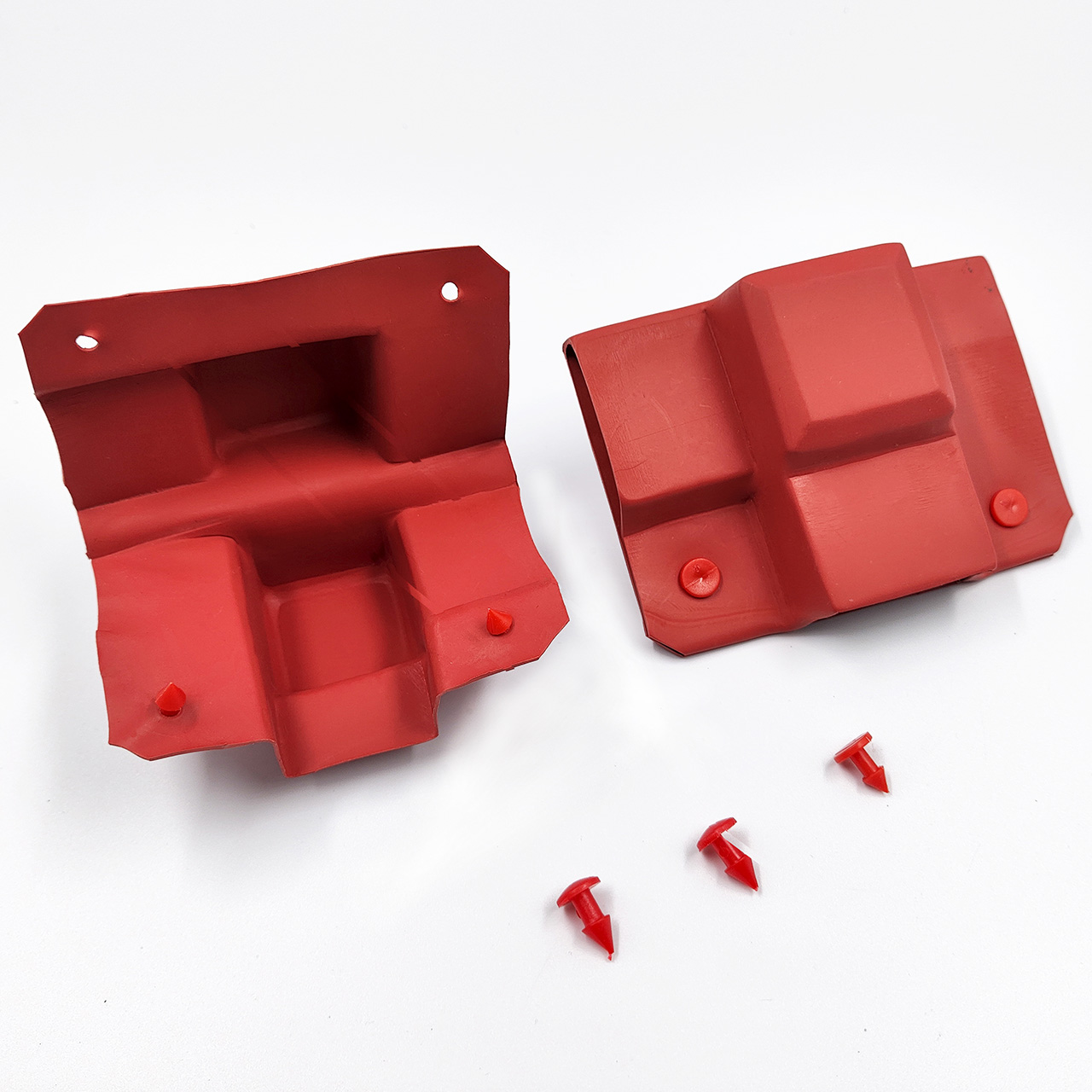

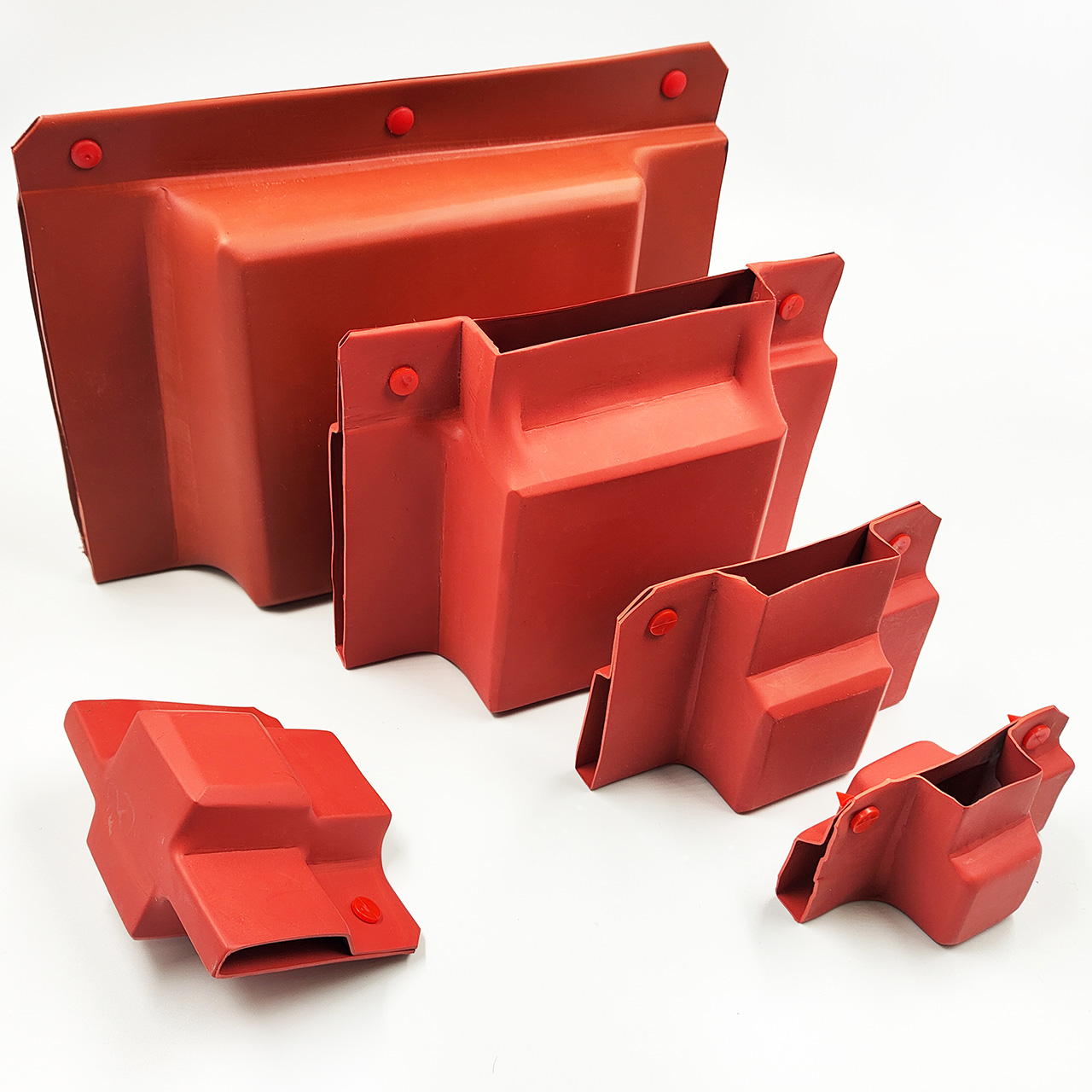

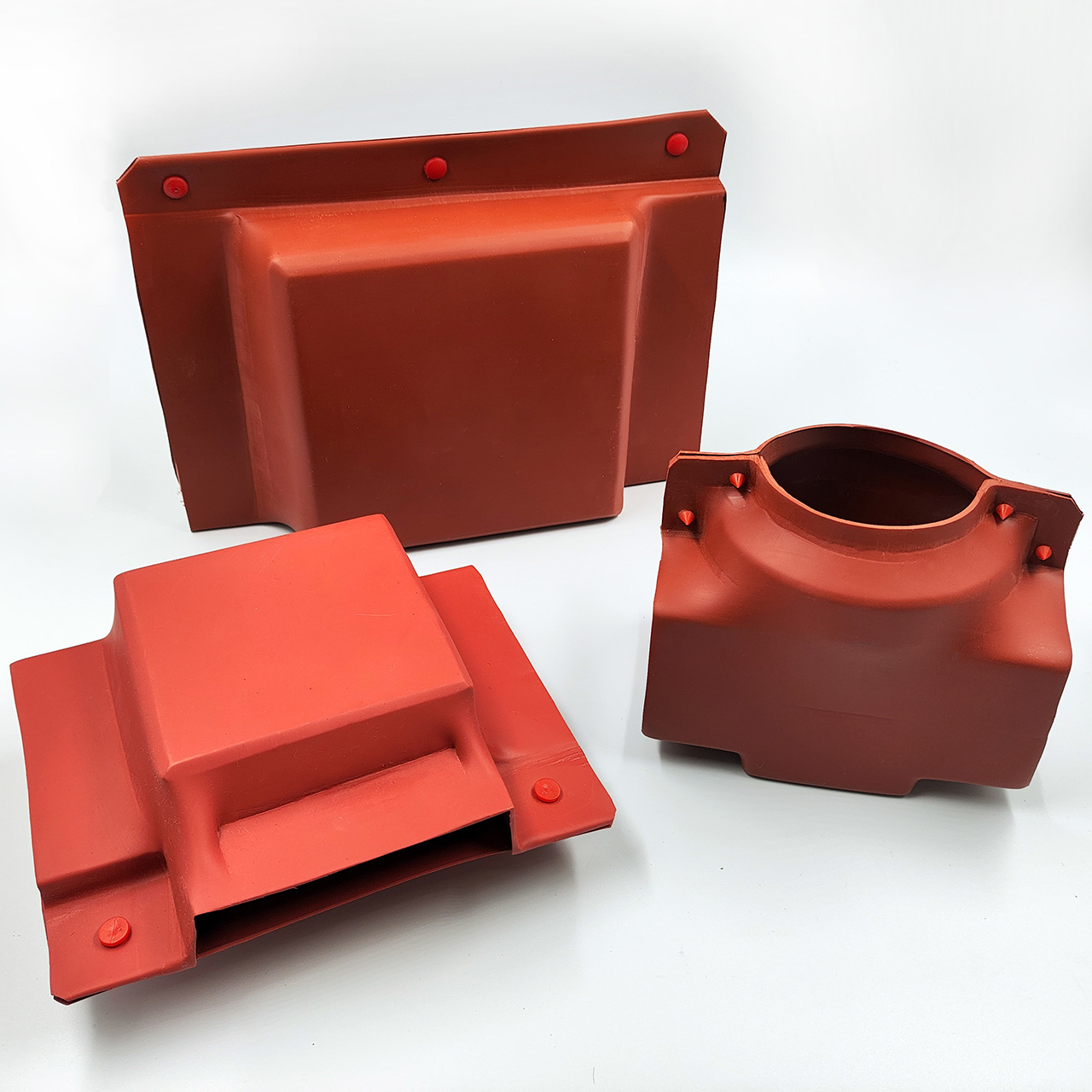

Изолирующие кожухи Raychman BCI предназначены для защиты и изоляции смонтированных соединений
магистральных шин (шинопровода) любой сложности, где невозможно использовать термоусаживаемые трубки. Кожухи типа BCI
представляют собой специальное приспособление многоразового использования с креплением на размыкаемых конусных клипсах
для легкого и быстрого доступа к соединению шин.
Основные преимущества кожухов Raychman BCI:
Повышенная износостойкость материала;
Надежная изоляция проводящих элементов;
Стойкость к влаге и ультрафиолету;
Широкий диапазон рабочих температур;
Простота монтажа и демонтажа;
Возможность быстрого доступа к соединению шин (размыкаемые клипсы);
Большой выбор размеров и цветов.
Стандартное исполнение - кожухи для изоляции шинных соединений внахлестку типа I, L и T, но возможно производство и не
стандартных кожухов для сложных соединений по чертежам заказчика1.
Размер шины (мм) |
I TYPE |
T TYPE |
L TYPE |
||||||
(AxB) |
L | W | H | L | W | H | L | W | H |
30x8 |
95 | 35 | 50 | 105 | 35 | 60 | 70 | 35 | 60 |
40x8 |
125 | 45 | 50 | 140 | 45 | 60 | 75 | 45 | 55 |
50x8 |
135 | 55 | 55 | 155 | 55 | 65 | 90 | 55 | 65 |
60x8 |
165 | 65 | 75 | 165 | 65 | 75 | 100 | 65 | 75 |
80x8 |
185 | 85 | 75 | 195 | 85 | 75 | 130 | 85 | 75 |
100x10 |
220 | 105 | 75 | 215 | 105 | 75 | 140 | 105 | 75 |
120x10 |
235 | 125 | 75 | 245 | 125 | 75 | 165 | 125 | 75 |
150x10 |
260 | 155 | 75 | 285 | 155 | 75 | 195 | 155 | 75 |
L =длина кожуха; W=ширина кожуха; H=высота кожуха
A - ширина шины; B -толщина шины
