Муфта переходная термоусаживаемая до 1 кВ в пластмассовой изоляции

Муфта переходная термоусаживаемая до 1 кВ в пластмассовой изоляции

Техническое описание PDF

Отправить запрос на Email: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Основные характеристики
  • Сечениеот 16 до 240 мм²
  • Напряжениедо 1 кВ
  • Номинальная частота50 Гц
  • Срок эксплуатации25 лет

Муфты переходные серии 3-4ПКТпб-1(СИП) предназначены для перехода с многожильных кабелей в пластмассовой изоляции, изоляции из ПВХ, полимеров, полиэтилена, резины с броней и без, на самоизолирующие несущие провода.

Муфты подходят для эксплуатации в помещении и на открытом воздухе.

Вид климатического исполнения – У, УХЛ, Т. Категории размещения 1, 2, 3, 4, 5 по ГОСТ 15150-69. Конструкция муфты позволяет допускает эксплуатацию в помещении и на открытом воздухе. По своим характеристикам муфты соответствуют требованиям ГОСТ 13781.0-86. Срок эксплуатации муфты при условии соблюдения технологии монтажа в соответствии с данной инструкцией - 25 лет.

Поставляются в виде комплекта деталей.

Типы кабеля: ВБбШв-1, ВБбШп-1, ВБВ-1, ВБШв-1, ВВБ-1, ВВБГ-1, ВВГ-1, ВВГз-1, ВВГЭ-1, ВКбШв-1, ВПБШВ-1, ВЭБШв-1, ПБб-1, ППГ-1, ППГЭ-1, АВБбШв-1, АВБбШп-1, АВБВ-1, АВБШв-1, АВВБ-1, АВВБГ-1, АВВГ-1, АВВГз-1, АВВГЭ-1, АВКбШв-1, АВПБШВ-1, АВЭБШв-1, ПвБбШв-1, ПвБбШп-1, ПвБШв-1, ПвБШп-1, ПвВГЭ-1, ПвзБбШп-1, ПвКШп-1, ПвП-1, ПвП2г-1, ПвПг-1, ПвПу-1, ПвПу2г-1, ПвПуг-1, АПвБбШв-1, АПвБбШп-1, АПвБШв-1, АПвБШп-1, АПвВГЭ-1, АПвзБбШп-1, АПвКШп-1, АПвП-1, АПвП2г-1, АПвПг-1, АПвПу-1, АПвПу2г-1, АПвПуг-1.

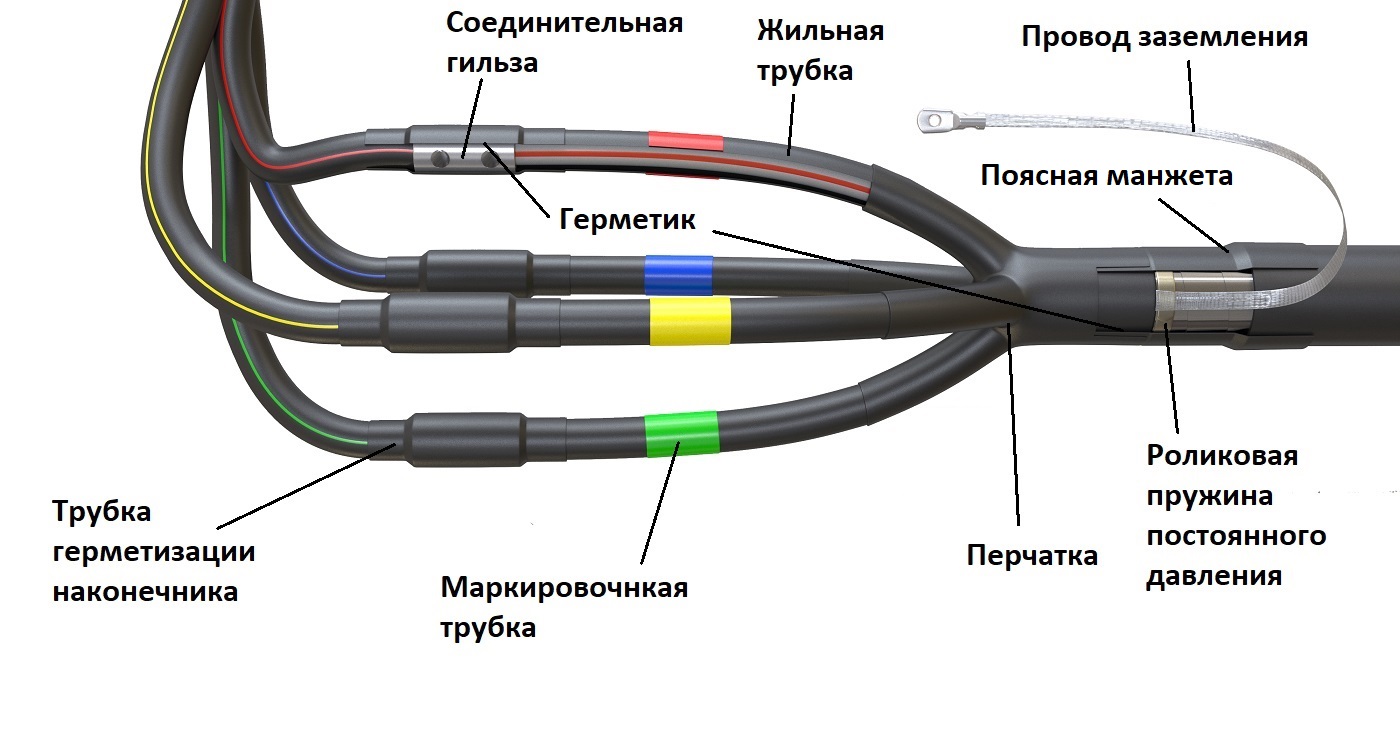

Муфта переходная термоусаживаемая на кабель напряжением до 1 кВ в пластмассовой изоляции — конструкция



Термоусаживаемые материалы в комплектации концевой муфты после усадки сохраняют механические свойства и электрическую прочность не менее 30 кВ/мм2 при температуре от -55 до +125 °C.

Концевые муфты с маркировкой (Б) комплектуются болтовыми наконечниками с контактными болтами с отрывной головкой.

На кабель с проволочным экраном или броней выбирайте комплектацию с обозначением "б" – комплект заземления крепится к проволочному экрану или ленте брони соответственно.

Товар соответствует ГОСТ 13781.0–86 и ТУ3599-006-85731248–2015.

Кабель с броней




Без оконцевателей



С оконцевателями

Кол-во жил

Сечение

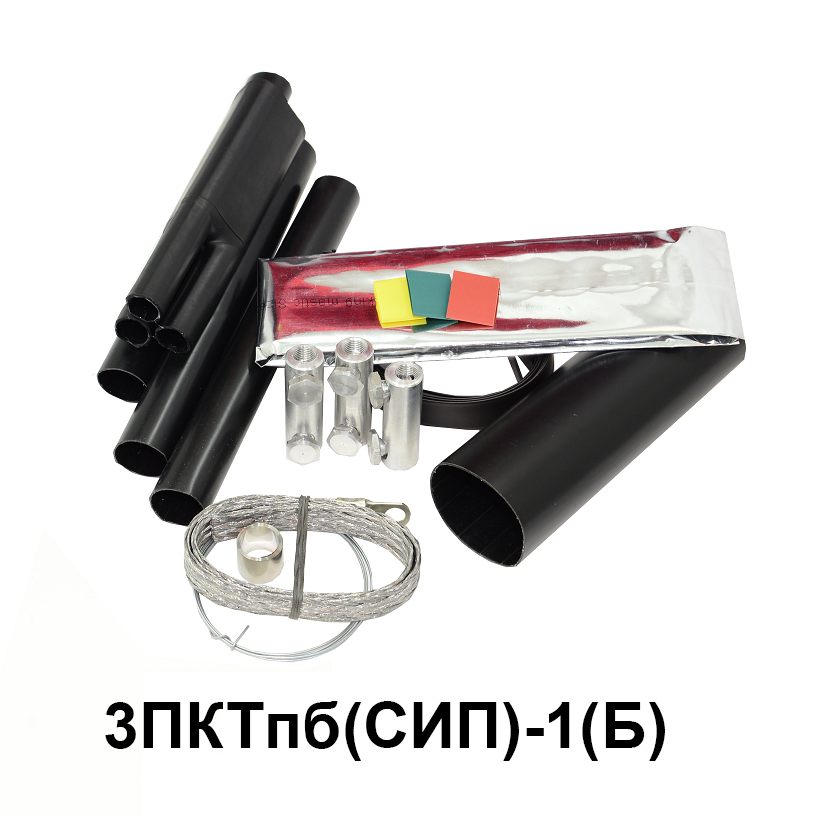

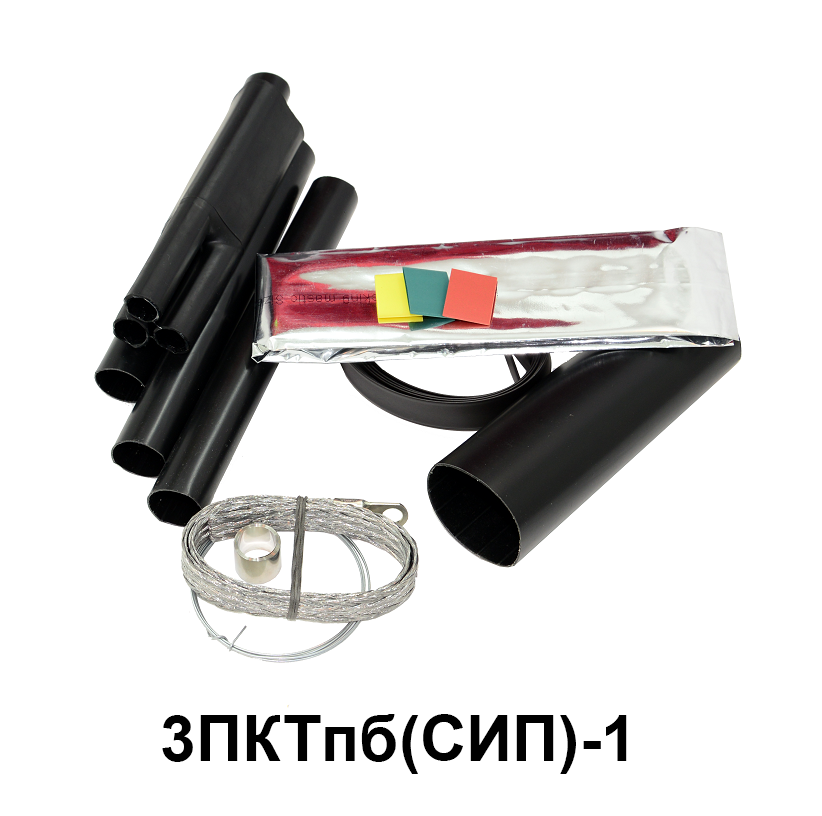

3ПКТпб(СИП)-1

3ПКТпб(СИП)-1-16/25

3ПКТпб(СИП)-1(Б)

3ПКТпб(СИП)-1-16/25(Б)

3

16/25

3ПКТпб(СИП)-1-35/50

3ПКТпб(СИП)-1-35/50(Б)

3

35/50

3ПКТпб(СИП)-1-70/120

3ПКТпб(СИП)-1-70/120(Б)

3

70/120

3ПКТпб(СИП)-1-150/240

3ПКТпб(СИП)-1-150/240(Б)

3

150/240

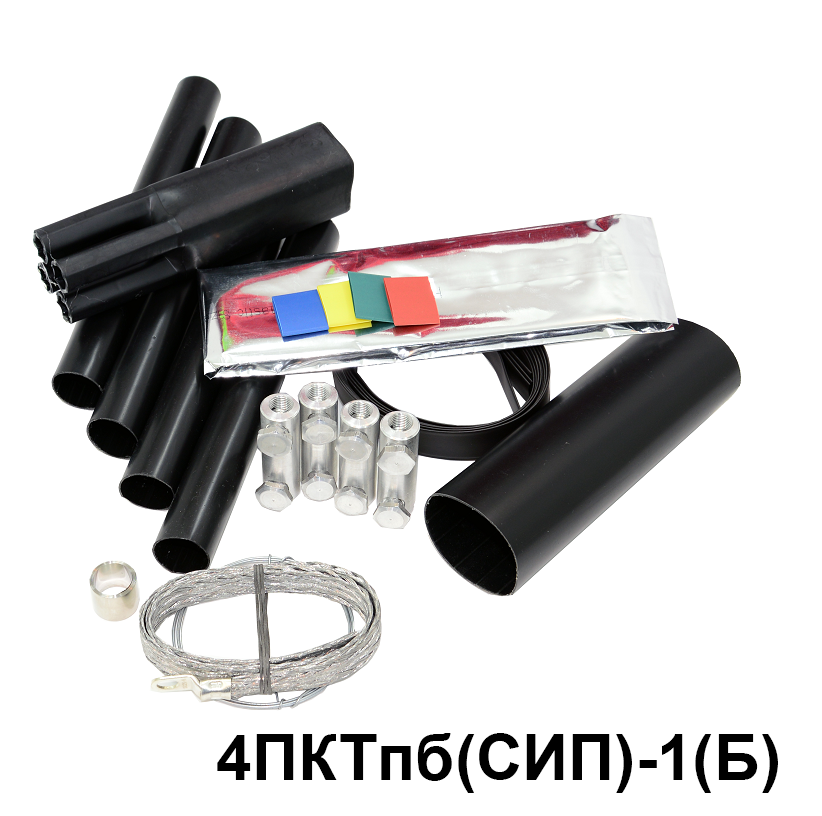

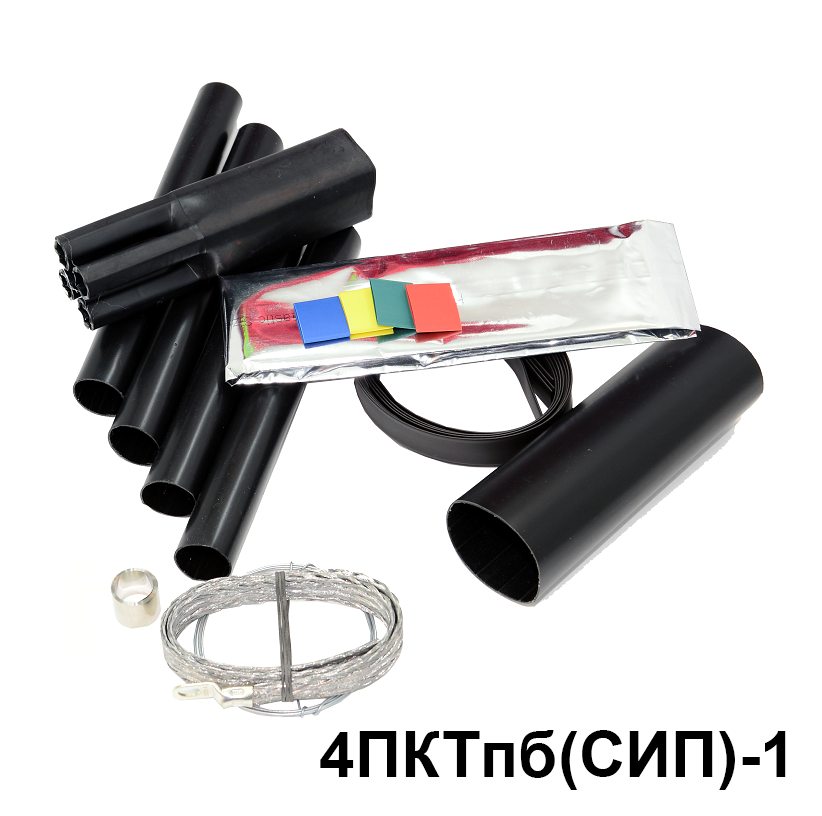

4ПКТпб(СИП)-1

4ПКТпб(СИП)-1-16/25

4ПКТпб(СИП)-1(Б)

4ПКТпб(СИП)-1-16/25(Б)

4

16/25

4ПКТпб(СИП)-1-35/50

4ПКТпб(СИП)-1-35/50(Б)

4

35/50

4ПКТпб(СИП)-1-70/120

4ПКТпб(СИП)-1-70/120(Б)

4

70/120

4ПКТпб(СИП)-1-150/240

4ПКТпб(СИП)-1-150/240(Б)

4

150/240

Кабель без брони



Для замещения термоусаживаемых муфт RAYCHEM



Без оконцевателей



С оконцевателями

Кол-во жил

Сечение

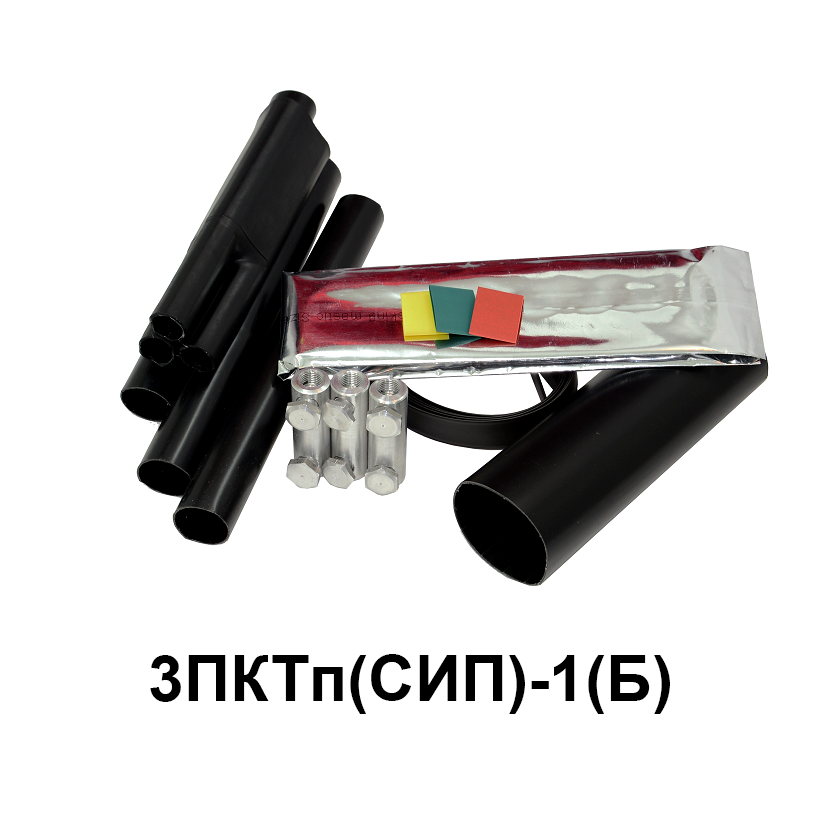

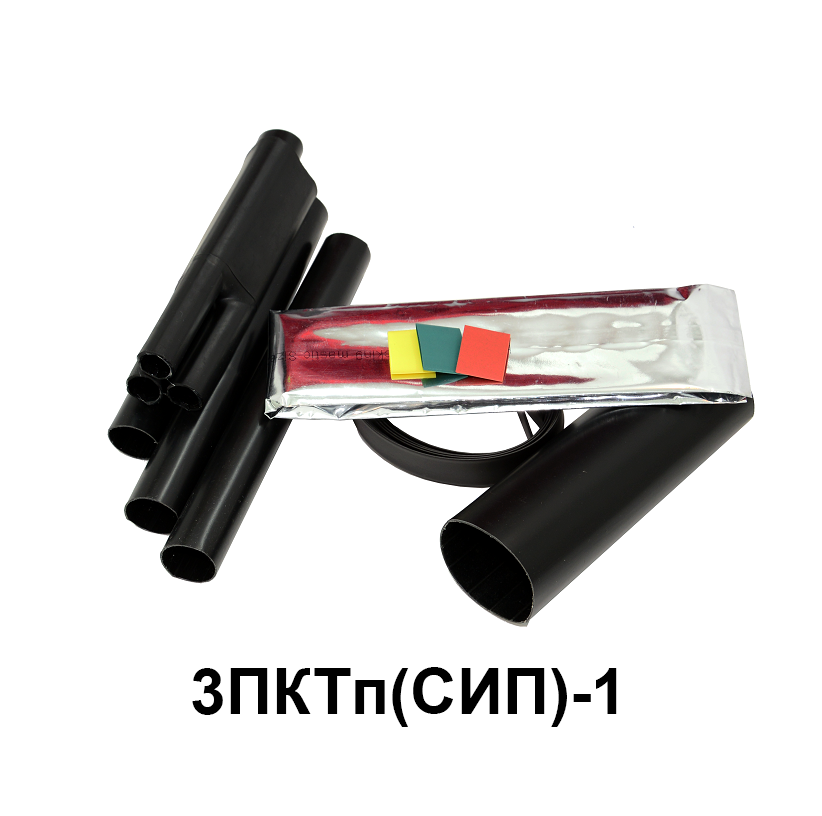

3ПКТп(СИП)-1

3ПКТп(СИП)-1-16/25

3ПКТп(СИП)-1(Б)

3ПКТп(СИП)-1-16/25(Б)

3

16/25

3ПКТп(СИП)-1-35/50

3ПКТп(СИП)-1-35/50(Б)

3

35/50

3ПКТп(СИП)-1-70/120

3ПКТп(СИП)-1-70/120(Б)

3

70/120

3ПКТп(СИП)-1-150/240

3ПКТп(СИП)-1-150/240(Б)

3

150/240

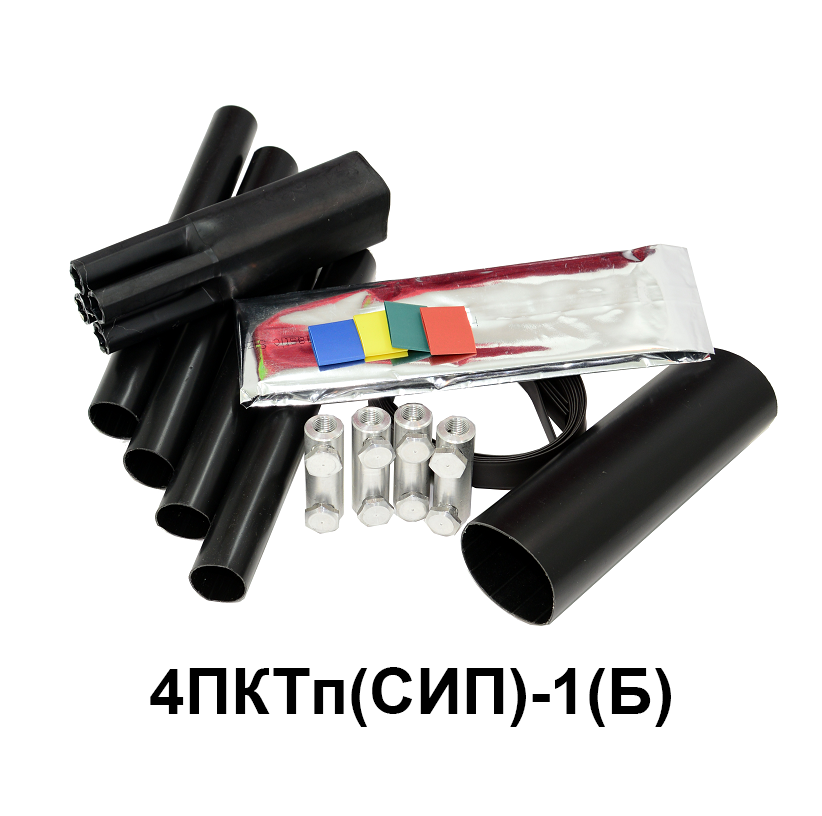

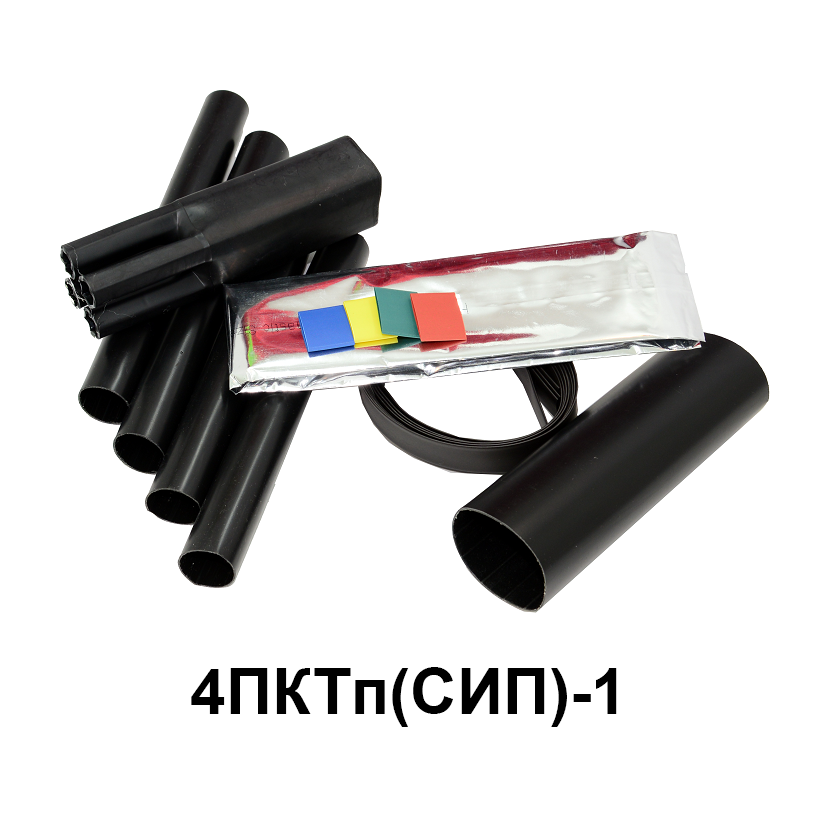

4ПКТп(СИП)-1

4ПКТп(СИП)-1-16/25

4ПКТп(СИП)-1(Б)

4ПКТп(СИП)-1-16/25(Б)

4

16/25

4ПКТп(СИП)-1-35/50

4ПКТп(СИП)-1-35/50(Б)

4

35/50

4ПКТп(СИП)-1-70/120

4ПКТп(СИП)-1-70/120(Б)

4

70/120

4ПКТп(СИП)-1-150/240

4ПКТп(СИП)-1-150/240(Б)

4

150/240

Сечение жил кабеля от 16 до 240 мм2
Число жил 3, 4
Напряжение до 1 кВ
Тип изоляции пластмасса
Установка внутренняя / наружная
Климатическое исполнение УХЛ 1,5 по ГОСТ 15150-69
Температура эксплуатации от -50 до +50 °C
Масса 0,6 кг
Вид упаковки пакет
Размер упаковки 250 х 500 ÷ 1000

Комплектация муфт

Наименование деталей и материалов

Сечение мм2

16-25

35-50

70-120

150-240

Перчатка термоусаживаемая

1

1

1

1

Трубка жильной изоляции

4

4

4

4

Манжета герметизации гильзы

4

4

4

4

Поясная манжета

1

1

1

1

Трубка маркировочная (4 цвета)

4

4

4

4

Лента герметика НВ1103

1

1

1

1

Провод заземления с наконечником

1

1

1

1

Гильза соединительная

4

4

4

4

Проволока стальная оцинкованная ⌀ 1.0-1.2 мм

1

1

1

1

Пружина постоянного давления

1

1

1

1

Пакет полиэтиленовый упаковочный

1

1

1

1

Упаковочный лист

1

1

1

1

Инструкция к монтажу

1

1

1

1



Размерный ряд материалов



Наименование деталей и материалов

Сечение мм2

16-25

35-50

70-120

150-240

Перчатка термоусаживаемая

34/20

48/22

62/30

90/44

Трубка жильной изоляции

12/6

0.6 м

16/8

0,6 м

25/12,5

0,8 м

25/12,5

0,8 м

Манжета герметизации гильзы

19/6

0,2 м

28/6

0,2 м

35/12

0,2 м

45/13

0,25 м

Поясная манжета

45/13

0,15 м

55/16

0,2 м

75/25

0,2 м

85/25

0,2 м

Трубка маркировочная

12/6

0,02 м

16/8

0,05 м

30/15

0,05 м

30/15

0,05 м

Гильза соединительная

16-25

35-50

70-120

150-240

Провод заземления с наконечником

0,5 м

0,5 м

0,5 м

0,5 м

Лента герметизирующая НВ 1103

1 шт

1 шт

2 шт

2 шт

Проволока стальная оцинкованная ⌀ 1.0-1.2 мм

1 м

1 м

1 м

1 м

Пружина постоянного давления

НРППД №2

НРППД №3

НРППД №4

НРППД №5
