УЗДП-С1 - Устройство защиты от дугового пробоя

УЗДП-С1 - Устройство защиты от дугового пробоя

Техническое описание PDF

Отправить запрос на Email: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Основные характеристики

- Защита от дугового пробоя / опасного искрения
- Защита от перенапряжения в сети (270В)
- Дополняет защиту АВ, УЗО или АВДТ (но не заменяет их!)
- Соответствие ГОСТ IEC 62606-2016
- Неотключаемая индикация причин срабатывания
- Регулярная самодиагностика работоспособности
- Установка на DIN рейку 35 мм, 2 DIN (1P+N)
- К комплекте с УЗДП идёт тестер (средство контроля) УЗДП-ск-001
- Разработка защищена патентом
- Номинальный ток до 63А

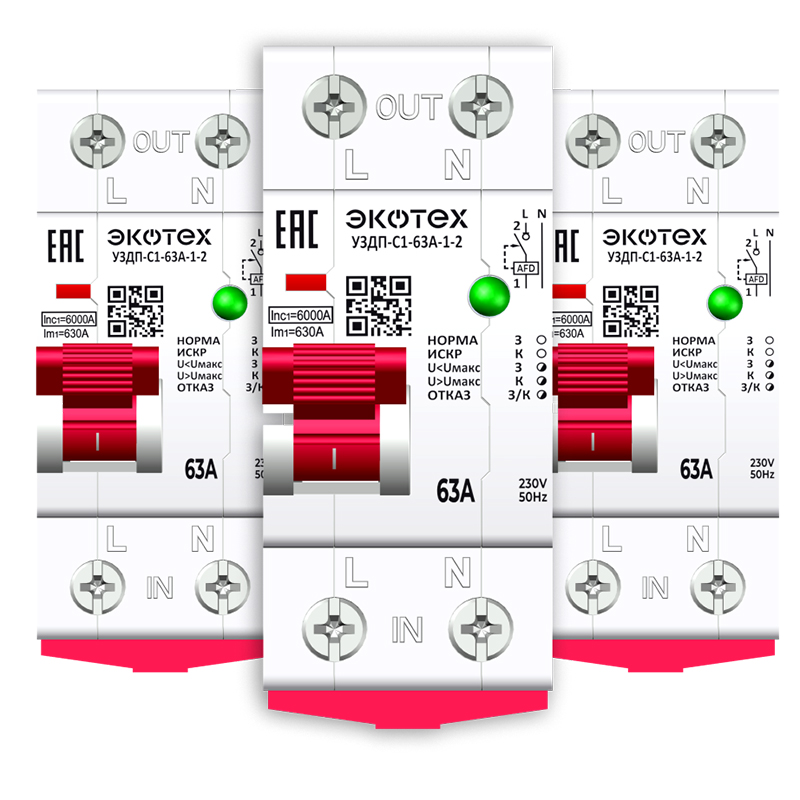

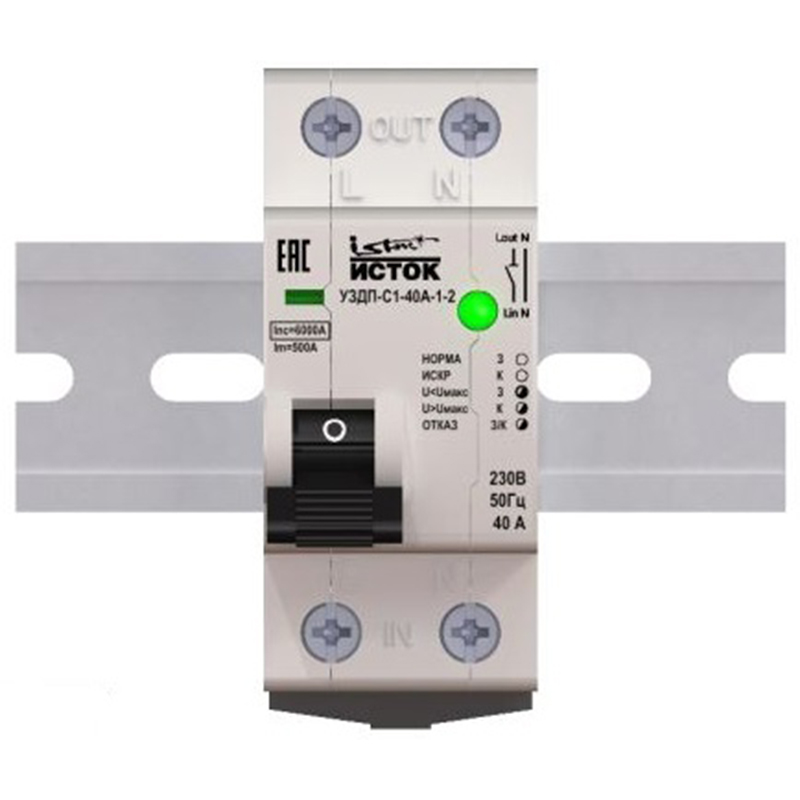

dev photo dev photo2

Инновационное оборудование с цифровой обработкой сигналов, предназначенное для автоматического предупреждения и предотвращения пожаров от дугового пробоя (искрения)

УЗДП - Устройство защиты от дугового пробоя (искрения). Это инновационное оборудование с цифровой обработкой сигналов, предназначенное для автоматического предупреждения и предотвращения пожаров от дугового пробоя (искрения) в электрических сетях и электроустановках, подключенных через него к питающей сети. УЗДП представляют собой 3-й этап в развитии средств защиты электрических цепей вместе с токовыми автоматами и УЗО.

Прибор может применяться:

- на распределённых линиях
- в цепи с нагрузкой большой мощности, ток в цепи - до 63 ампер
- в доме, офисе, квартире площадью до 150 кв. метров (достаточно одного устройства на каждую фазу)

Статистические данные о пожарах показывают, что почти треть возгораний происходит по причинам, связанным с аварийного режима работы электросетей и оборудования (АРРЭиО), среди которых на первом месте находятся дуговые пробои (искрение, искрообразование) на кабелях и проводах, в выключателях, розетках, разветвителях, распределительных коробках, терминалах и других коммутационных узлах.

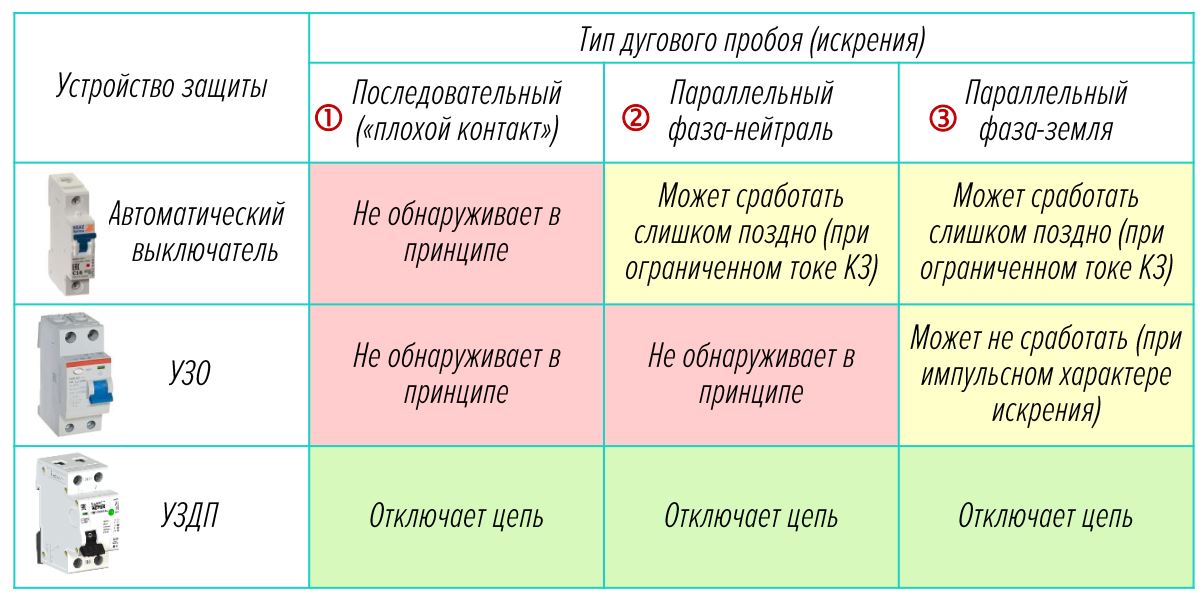

Автоматические выключатели, в том числе УЗО и Дифференциальные автоматы не способны предотвратить или предупредить пожар, вызванный искрообразованием в проводниках или контактных соединениях, так как либо совсем не способны детектировать развитие подобных процессов, либо срабатывают с запозданием, когда развитие негативного процесса уже началось. Связано это с тем, что искрение не распознается токовыми автоматами и УЗО, т.к. не вызывает роста значений тока и его утечки на землю.

Для предупреждения и предотвращения пожаров, вызванных искрообразованием предназначен инновационный прибор УЗДП, который эффективно определяет проблему с электрооборудованием и своевременно отключает нагрузку, предотвращая возгорание. Применение Устройства Защиты от Дугового Пробоя способно сократить более чем в 2 раза количество пожаров, вызванных проблемами с электропроводкой и оборудованием.
table

УЗДП непрерывно анализирует совокупность параметров тока и напряжения сети, характерных для искрения. Момент пробоя в данном полупериоде характеризуется скачкообразным возрастанием модуля тока в защищаемой цепи, а также скачком напряжения фаза-ноль на клеммах УЗДП. Эти скачки и дают информацию, обрабатываемую электроникой УЗДП. При определенных величине, форме, полярности, времени и темпе следования этих скачков автоматика устройства принимает решение об отключении защищаемой цепи. Многоступенчатый алгоритм работы прибора обеспечивает надёжное обнаружение искрения (дугового пробоя), не допуская ложных срабатываний.

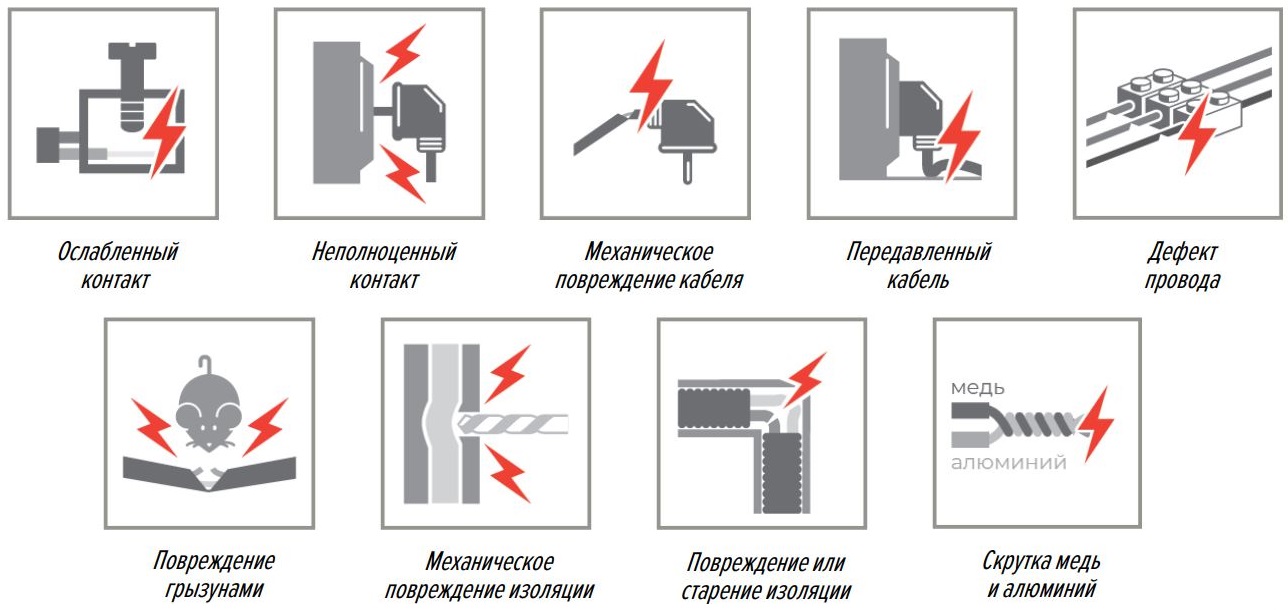

Наиболее частые причины искрения в электрической сети

Наиболее частые причины искрения в электрической сети

Кроме того, УЗДП-С1-ЭКОТЕХ производит регулярный автоматический самоконтроль работоспособности, имеет встроенную защиту от перенапряжения в сети, имеет неотключаемую индикацию состояния УЗДП после его срабатывания для выявления его причины, имеет один из лучших алгоритмов работы УЗДП из присутствующих на рынке.

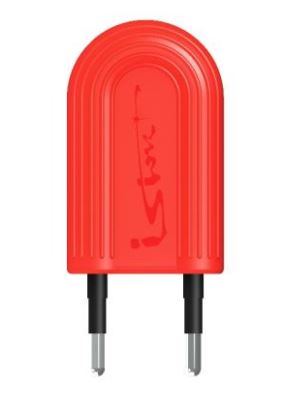

testerВ комплекте с УЗДП-С-1-ЭКОТЕХ идёт средство контроля (тестер) в виде вилки. Этот тестер представляет из себя штепсель, который может подключаться в розетки защищаемого прибором сегмента электросети. СРЕДСТВО КОНТРОЛЯ генерирует сигналы с признаками дугового пробоя, которые воспринимаются УСТРОЙСТВОМ аналогично сигналам от реального искрения. Интенсивность данных сигналов соответствует пробою с минимальным током, подлежащим обнаружению согласно ГОСТ IEC 62606-2016. Последовательное включение тестера во все розетки защищаемой электроцепи позволяет определить зону функционирования УЗДП-С-1.

УЗДП-С-1 ЭКОТЕХ производится в России, на совместном предприятии ООО «Эколайт» и АО «Росэлектроника», входящем в ГК «Ростех», в строгом соответствии с ГОСТ IEC 62606-2016. Основным видом деятельности предприятия-производителя является разработка и производство электротехнической продукции.

С 01 марта 2024 года вступают в силу новые Правила противопожарного режима (ППР), которые регламентируют ОБЯЗАТЕЛЬНОЕ применение УЗДП в следующих зданиях и социально-значимых объектах, в том числе в строящихся:

- Общеобразовательные организаци
- Дошкольные образовательные организации
- Образовательные организации с наличием интернета
- Спальные корпуса организаций отдыха и оздоровления детей
- Медицинские организации, предназначенные для осуществления медицинской деятельности
- Специализированные дома престарелых и инвалидов
- Общежития и хостелы

Модели УЗДП-С-1 ЭКОТЕХ:

УЗДП-С1-16 - 16А
УЗДП-С1-25 - 25А
УЗДП-С1-32 - 32А
УЗДП-С1-40 - 40А
УЗДП-С1-50 - 50А
УЗДП-С1-63 - 63А



Технические характеристики УЗДП-С-1 ЭКОТЕХ:

Номинальные токи, А

16, 25, 32, 40, 50, 63 (зависит от модели)

Отключающая способность, А


6000

Минимально обнаруживаемый ток искрения, А


2,5

Порог срабатывания защиты от перенапряжения в сети, В


270-275

Время отключения нагрузки при превышении порога напряжения, сек


0,2

Время отключения нагрузки при превышении напряжения 300 В, мс


30

Рабочий диапазон напряжений, В


115-270 (номинальное 230)

Номинальная частота напряжения питания, Гц


50

Диапазон рабочих температур, °С


от -25 до + 40

Максимальная высота над уровнем моря, м


2000

Рабочее положение

Произвольное

Сечение подключаемых проводников, кв. мм

0,5-25 (20-3 AWG)

Крутящий момент затяжки контактов, Н*м

2,5

Относительная влажность

не более 98% при 25°С

Энергопотребление прибора, Вт

0,7

Масса устройства, г

150

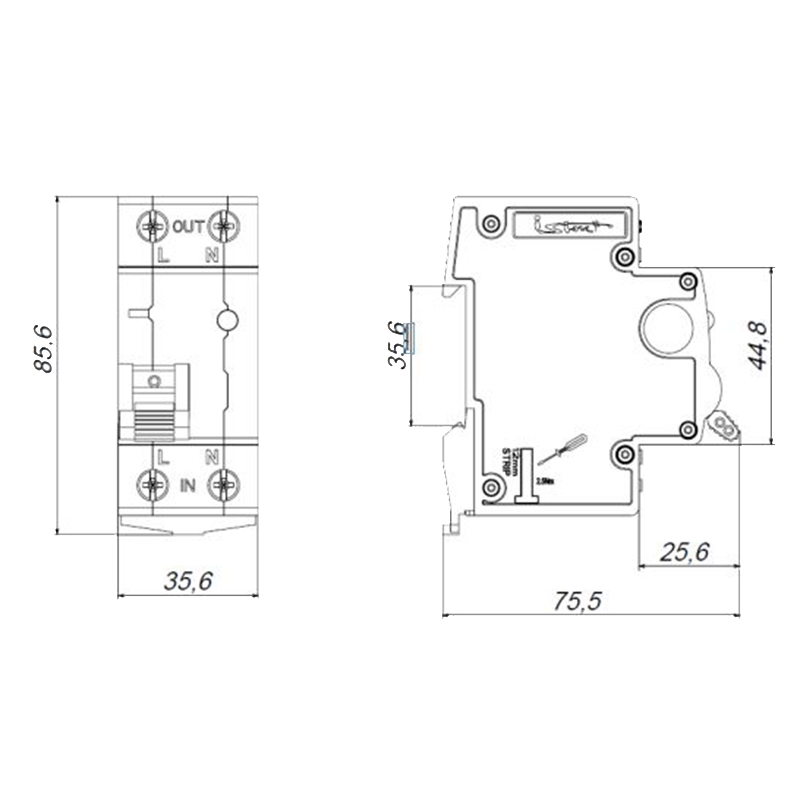

Габаритные размеры, ВхШхД

85,6 х 35,6 х 76,3



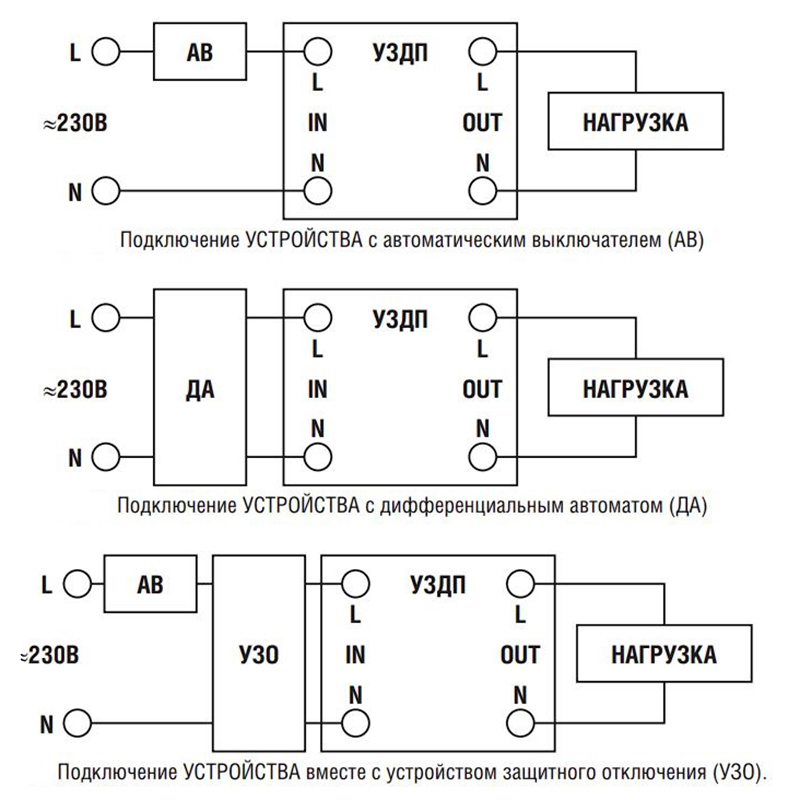

  draw1 varianty podkluchenia1



Режимы светодиодной индикации:

Режим светодиодной индикации

Обозначение на лицевой панели

Состояние УЗДП и защищаемой цепи

Постоянный зелёный

Норма 3

Нормальное рабочее состояние

Постоянно красный

ИСКР К

Произведено отключение по причине пожароопасного искрения (дугового пробоя)

Мигающий зелёный

U < Uмакс З

Произведено отключение по превышению напряжением порога

Uмакс = 270В. Текущее напряжениев сети НИЖЕ этого порога

Мигающий красный

U > Uмакс К

Произведено отключение по превышению напряжением порога

Uмакс = 270В. Текущее напряжениев сети ВЫШЕ этого порога

Переменно мигающие красный и зелёный цвета

ОТКАЗ З/К

Произведено отключение по причине отрицательного результата самоконтроля – отказ устройства

Нет свечения индикатора



Напряжение в сети отсутствует или ниже минимального
