Оплетка медно-луженая расширяемая ОМЛ-Р (ПОД ЗАКАЗ)
Техническое описание PDFОтправить запрос на Email: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Основные характеристики
- На 50% легче традиционных медных оплеток
- Превосходная прочность на растяжение
- Простота и удобство монтажа
- Устойчивость к высоким и низким температурам
- Эффективность экранирования составляет 40 дБ
- Защита от молний
- Более высокая производительность на низких частотах по сравнению с волокнами с гальваническим покрытием
ОМЛ-Р, обладающий расширяемой структурой, выполнен из высокопрочной проволоки из медного сплава и может использоваться практически для всех диаметров жгутов проводов с соблюдением всего нескольких технических характеристик. По сравнению с традиционным антиволновым корпусом, оплетенным медной проволокой, его вес может быть уменьшен более чем на 50%, и он обладает большей гибкостью. Этот продукт обладает такими характеристиками, как экранирование, устойчивость к высоким и низким температурам и плесени.
Особенность | Требования | Метод испытания |
Затухание экранирования (Частота (М ГЦ): 30, 50, 100, 200, 300, 400, 800, 1000) | 40dB мин. | IEC 62153-4-4 |
Стойкость к изгиб (изгиб на 180°, 800 циклов в минуту) | Отсутствие повреждений | SAE AS4373 |
Низкая температура (4 часа при -65°C) | Отсутствие повреждений | MIL-STD-8-10 |
Высокая температура ОМЛ-Р-CA-10 1°C 168 часов при 175°C ОМЛ-Р-CA-103°C 168 часов при 230°C Затем проводится проверка на: Затухание при экранировании |
36d в мин. | MIL-STD-8-10 IEC 62153-4-4 |
Погружение в солевой раствор (96 часов) Затем следует тест на: Сопротивление постоянному току (20°C) |
Отсутствие заметной коррозии. | ASTM B117 IEC 60468 |
Нагрев с последующим испытанием на сопротивление постоянному току (20°C) | Отсутствие заметной коррозии. | MIL-STD-8-10 IEC 60468 |
Пробой повышенным напряжением с последующим испытанием на устойчивость к постоянному току (20°C) | Никаких повреждений влияющих на использование. Подтвержден стандарт EN 2591-214. | EN 2591-214 IEC 60468 |
Наименование |
Код |
Температурный диапазон | |
ОМЛ-Р-CA-101 | 101 | Проволока из луженого медного сплава | -65°C-150°C |
ОМЛ-Р-CA-103 | 103 | Проволока из никелированного медного сплава | -65°C-200°C |
Размер | Рекомендуемый диапазон применения (мм) | Минимальное покрытие (%) | Максимальный вес (г/м) | Сопротивление постоянному току, не более 20°C (Ом/м) | Стандартная длина |
3 | 3~4.5 | 90 | 8.5 | 28 | 50 |
6 | 4.5~8 | 90 | 15.5 | 18 | 50 |
10 | 8~15 | 90 | 28 | 9 | 50 |
20 | 15~25 | 85 | 45 | 7 | 25 |
30 | 25~35 | 85 | 59 | 6 | 25 |
40 | 35~45 | 85 | 95 | 4.5 | 25 |

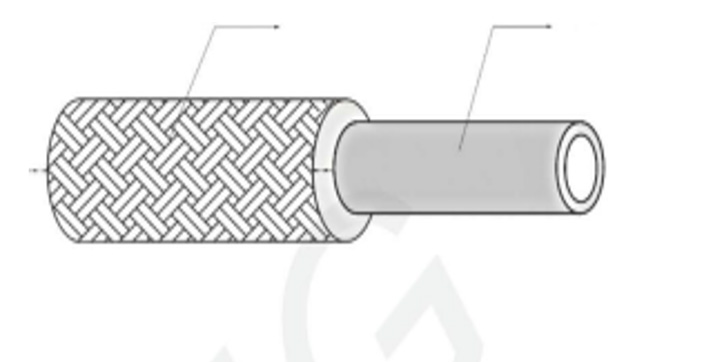

экранирующий плетеный ---------- рукав трубка
*Диапазон идентификационных данных относится к диапазону диаметров втулки, которая может использоваться для покрытия проводов, кабелей или жгутов проводов.
