Муфта концевая термоусаживаемая до 1 кВ в бумажной маслопропитанной изоляции
Техническое описание PDFОтправить запрос на Email: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Основные характеристики
- Сечение от 16 до 240 мм²
- Напряжение от 0,4 до 1 кВ
- Номинальная частота 50 Гц
- Срок эксплуатации 25 лет
- Температура эксплуатации -55 до +60 °C
Разработано Виталием Ильичом Берманом.

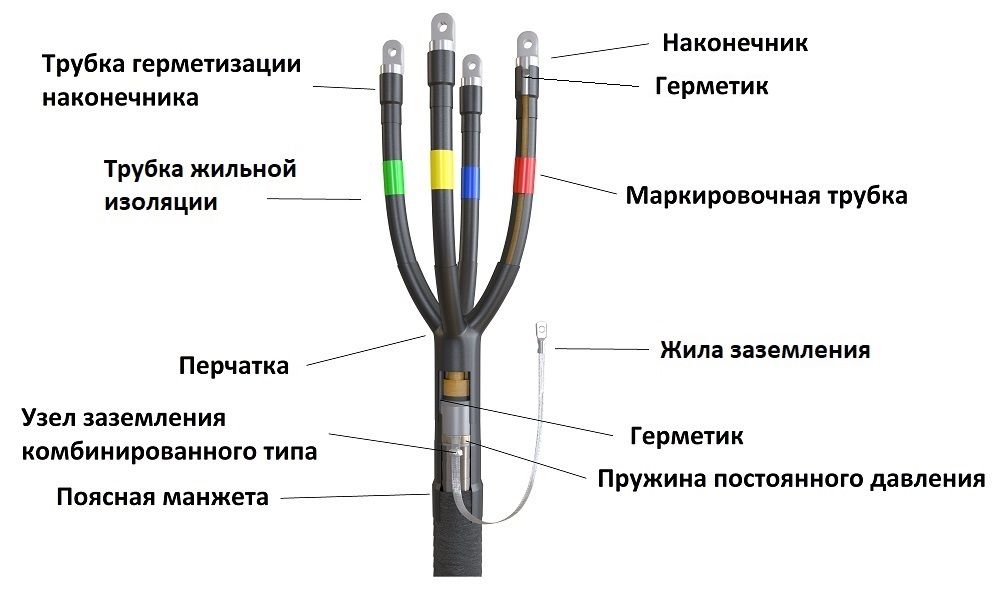

Муфты кабельные концевые серии 3-4-5КВ(Н)Тпб-1 предназначены для оконцевания многожильных силовых кабелей с бумажной маслопропитанной изоляцией с броней и без брони для электрических сетей с изолированной и заземленной нейтралью. Поставляются в виде комплекта деталей и материалов.
Подходит для эксплуатации в наружных установках, внутри помещений и под навесом.
Типы кабеля: КСЭТ-1, СБ-1, СБ2л-1, СБ2лГ-1, СБ2лШв-1, СБГ-1, СБл-1, СБлШв-1, СБШв-1, СГ-1, СКЛ-1, СП-1, СП2л-1, СПГ-1, СПл-1, СШв-1, ЦОСБ-1, ЦОСБГ-1, ЦСБ-1, ЦСБ2л-1, ЦСБГ-1, ЦСБл-1, ЦСБлШв-1, ЦСБШв-1, ЦСКЛ-1, ЦСКЛШв-1, ЦСП-1, ЦСПГ-1, ЦСПл-1, ЦСПлШв-1, ЦСШв-1, СБлУ-1, СБГУ-1, АСБ-1, АСБ2л-1, АСБ2лГ-1, АСБ2лШв-1, АСБГ-1, АСБл-1, АСБлШв-1, АСБШв-1, АСГ-1, АСКЛ-1, АСП-1, АСП2л-1, АСПГ-1, АСПл-1, АСШв-1, АЦОСБ-1, АЦОСБГ-1, АЦСБ-1, АЦСБ2л-1, АЦСБГ-1, АЦСБл-1, АЦСБлШв-1, АЦСБШв-1, АЦСКЛ-1, АЦСКЛШв-1, АЦСП-1, АЦСПГ-1, АЦСПл-1, АЦСПлШв-1, АЦСШв-1, АСБлУ-1, АСБГУ-1, ЦААШвУ-1, ААБлГу-1, ЦААБлУ-1, ААПлУ-1, АСГу-1, ААШнгУ-1, ААБв-1, ААБвГ-1, ААГ-1, ААБл-1, ААБ2л-1, ААБлГ-1, ААБнлГ-1, ААБ2лШв-1, ААБ2лШп-1, ААБлШв-1, ААПл-1, ААП2л-1, ААПлГ-1, ААП2лШв-1, ААШв-1, ААШп-1, АОСБ-1, АОСБГ-1, АОСК-1, АСБВ-1, АСКлШв-1, ЦААБв-1, ЦААБвГ-1, ЦААБл-1, ЦААБ2л-1, ЦААБлГ-1, ЦААБНлГ-1, ЦААПл-1, ЦААП2л-1, ЦААПлГ-1, ЦААШв-1, ЦАОСБ-1, ЦАОСБГ-1, ЦАСБ-1, ЦАСБл-1, ЦАСБ2л-1, ЦАСБГ-1, ЦАСБШв-1, ЦАСБлШв-1, ЦАСКл-1, ЦАСКлШв-1, ЦАСП-1, ЦАСПл-1, ЦАСПГ-1, ЦАСШв-1.
Термоусаживаемые материалы в комплектации концевой муфты после усадки сохраняют механические свойства и электрическую прочность не менее 30 кВ/мм2 при температуре от -55 до +125 °C.
Концевые муфты с маркировкой (Б) комплектуются болтовыми наконечниками с контактными болтами с отрывной головкой.
Товар соответствует ГОСТ 13781.0–86 и ТУ3599-006-85731248–2015.
| Без оконцевателей | С оконцевателями | Кол-во жил | Сечение кабеля, мм2 | ||
|---|---|---|---|---|---|
 |

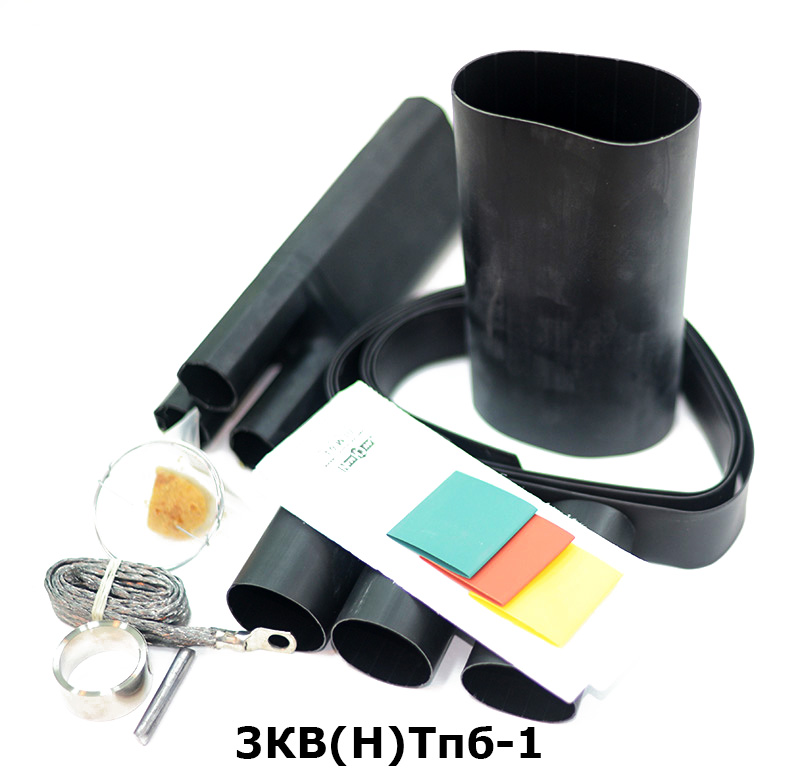

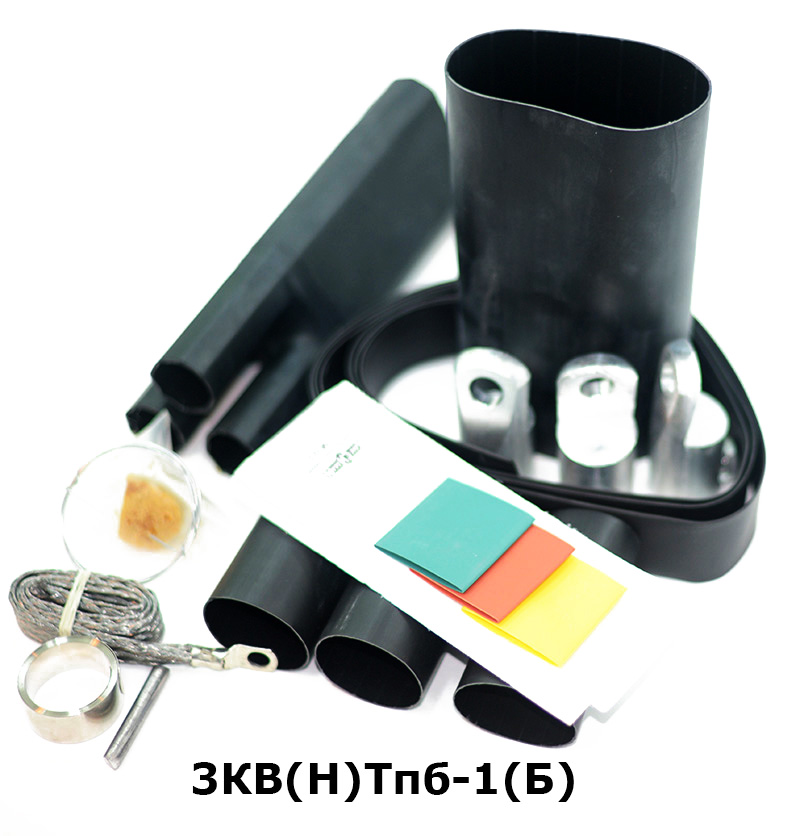

3КВ(Н)Тпб-1-16/25 | tpb-1-(b).jpg) |
3КВ(Н)Тпб-1-16/25(Б) | 3 | 16/25 |
| 3КВ(Н)Тпб-1-35/50 | 3КВ(Н)Тпб-1-35/50(Б) | 3 | 35/50 | ||
| 3КВ(Н)Тпб-1-70/120 | 3КВ(Н)Тпб-1-70/120(Б) | 3 | 70/120 | ||
| 3КВ(Н)Тпб-1-150/240 | 3КВ(Н)Тпб-1-150/240(Б) | 3 | 150/240 | ||
tpb-1.jpg) |

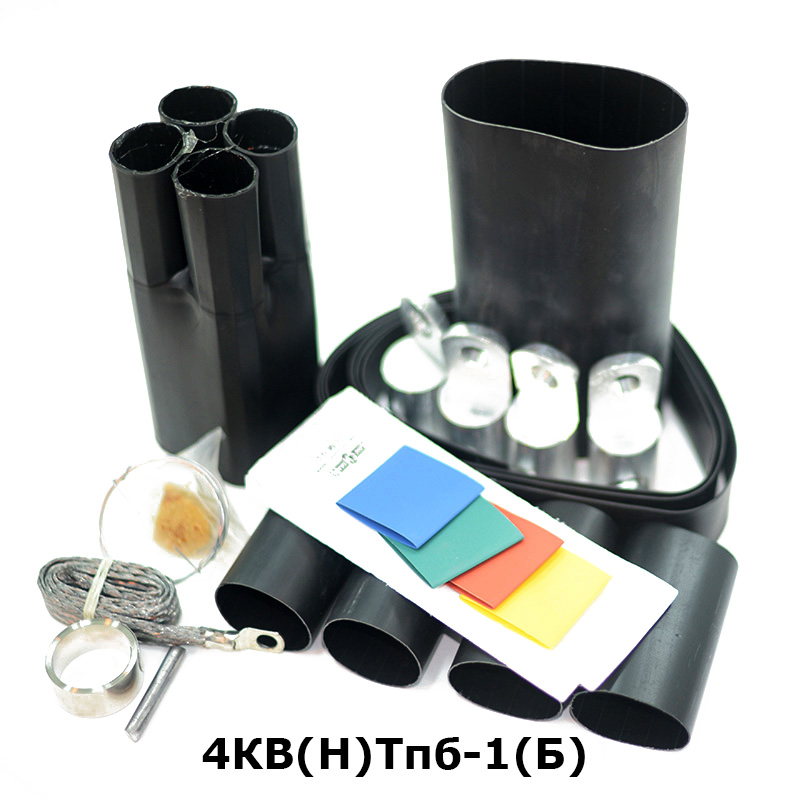

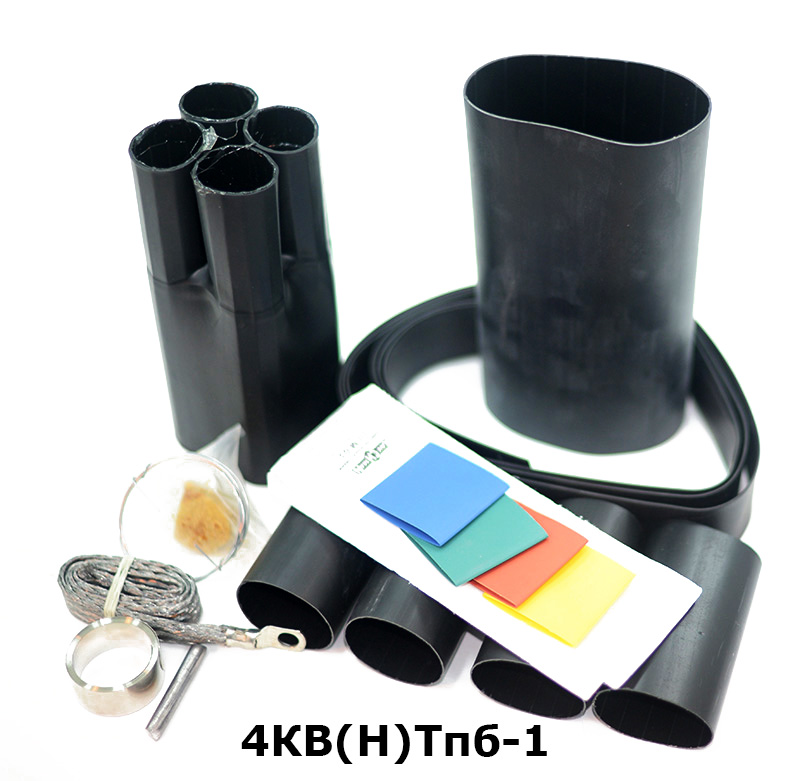

4КВ(Н)Тпб-1-16/25 | tpb-1-(b).jpg) |
4КВ(Н)Тпб-1-16/25(Б) | 4 | 16/25 |
| 4КВ(Н)Тпб-1-35/50 | 4КВ(Н)Тпб-1-35/50(Б) | 4 | 35/50 | ||
| 4КВ(Н)Тпб-1-70/120 | 4КВ(Н)Тпб-1-70/120(Б) | 4 | 70/120 | ||
| 4КВ(Н)Тпб-1-150/240 | 4КВ(Н)Тпб-1-150/240(Б) | 4 | 150/240 | ||
tpb-1.jpg) |

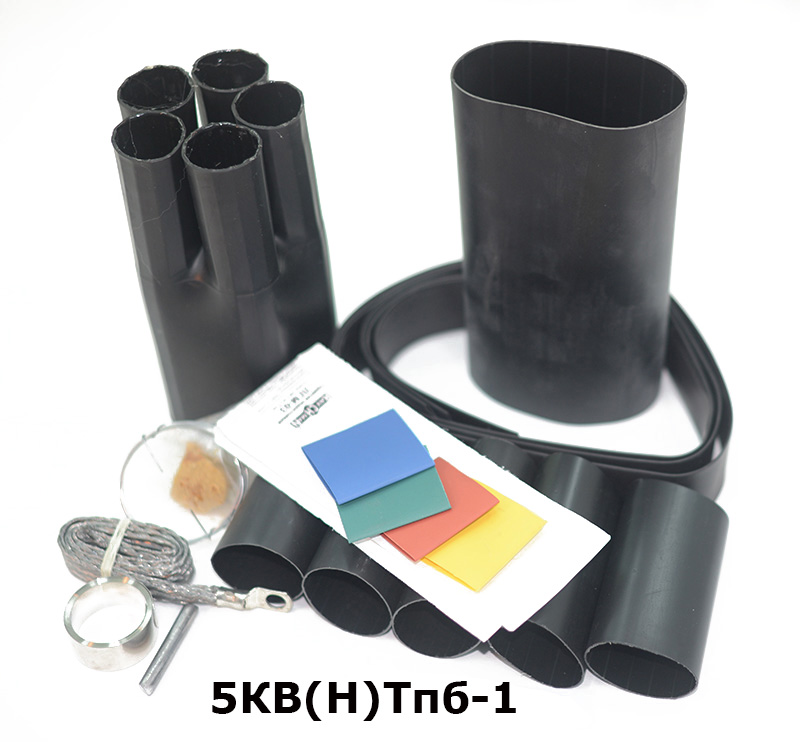

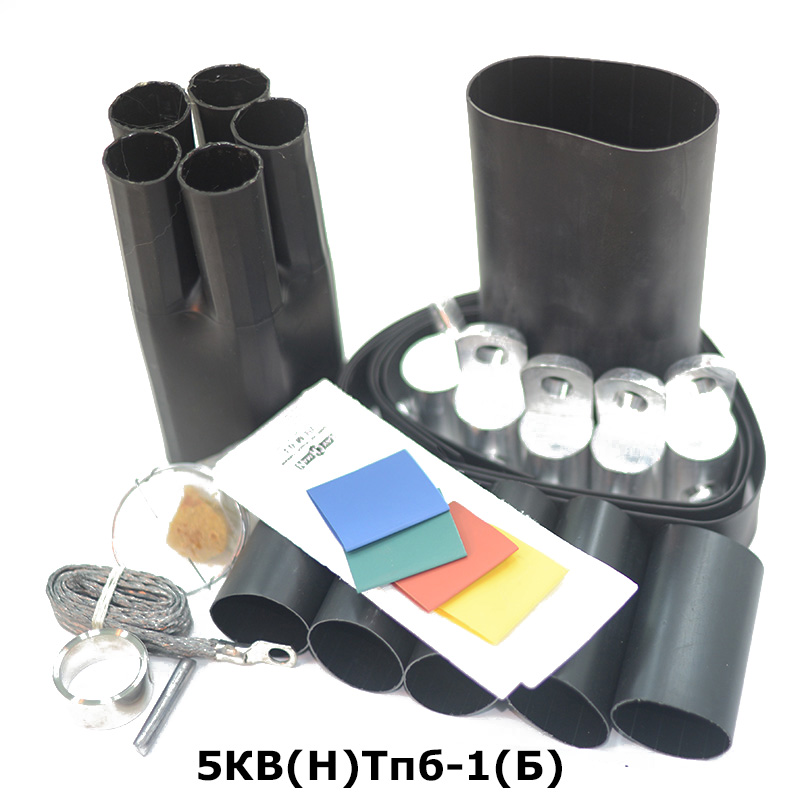

5КВ(Н)Тпб-1-16/25 | tpb-1-(b).jpg) |
5КВ(Н)Тпб-1-16/25(Б) | 5 | 16/25 |
| 5КВ(Н)Тпб-1-35/50 | 5КВ(Н)Тпб-1-35/50(Б) | 5 | 35/50 | ||
| 5КВ(Н)Тпб-1-70/120 | 5КВ(Н)Тпб-1-70/120(Б) | 5 | 70/120 | ||
| 5КВ(Н)Тпб-1-150/240 | 5КВ(Н)Тпб-1-150/240(Б) | 5 | 150/240 | ||
| Сечение жил кабеля | от 16 до 240 мм2 |
|---|---|
| Число жил | 3, 4, 5 |
| Напряжение | до 1 кВ |
| Тип изоляции | маслопропитанная бумага |
| Установка | внутренняя / наружная |
| Климатическое исполнение | УХЛ 1,5 по ГОСТ 15150-69 |
| Температура эксплуатации | от -50 до +50 °C |
| 3КВ(Н)Тпб-1(Б) | 3КВ(Н)Тпб-1 | 4КВ(Н)Тпб-1(Б) | 4КВ(Н)Тпб-1 | 5КВ(Н)Тпб-1(Б) | 5КВ(Н)Тпб-1 | |
|---|---|---|---|---|---|---|
|
Рукав полиэтиленовый |
1 шт |
1 шт |
1 шт |
1 шт |
1 шт |
1 шт |
|
Инструкция к монтажу |
1 шт |
1 шт |
1 шт |
1 шт |
1 шт |
1 шт |
|
Перчатка термоусаживаемая |
1 шт |
1 шт |
1 шт |
1 шт |
1 шт |
1 шт |
|
Трубка жильной изоляции |
3 шт |
3 шт |
4 шт |
4 шт |
5 шт |
5 шт |
|
Трубка герметизации наконечника |
3 шт |
3 шт |
4 шт |
4 шт |
5 шт |
5 шт |
|
Поясная манжета |
1 шт |
1 шт |
1 шт |
1 шт |
1 шт |
1 шт |
|
Трубка маркировочная |
3 шт |
3 шт |
4 шт |
4 шт |
5 шт |
5 шт |
|
Мастика герметизирующая |
1 шт |
1 шт |
1 шт |
1 шт |
1 шт |
1 шт |
|
Жила заземления с наконечником |
1 шт |
1 шт |
1 шт |
1 шт |
1 шт |
1 шт |
|
Наконечник кабельный |
3 шт |
Х |
4 шт |
Х |
5 шт |
Х |
|
Проволока стальная |
1 шт |
1 шт |
1 шт |
1 шт |
1 шт |
1 шт |
|
Пружина постоянного давления |
1 шт |
1 шт |
1 шт |
1 шт |
1 шт |
1 шт |
|
Жир паяльный |
10 гр |
10 гр |
10 гр |
10 гр |
10 гр |
10 гр |
|
Припой ПОС-30 |
25 гр |
25 гр |
25 гр |
25 гр |
25 гр |
25 гр |
| Наименование деталей и материалов | 16-25 | 35-50 | 70-120 | 150-240 |
|---|---|---|---|---|
|
Трубка жильной изоляции |
12/6 0,6 м |
25/12,5 0,6 м |
25/12,5 0,8 м |
25/12,5 0,8 м |
|
Трубка герметизации наконечников |
19/6 0,05 м |
28/6 0,1 м |
45/13 0,1 м |
45/13 0,1 м |
|
Поясная манжета |
45/13 0,15 м |
55/16 0,2 м |
75/25 0,25 м |
85/25 0,2 м |
|
Трубка маркировочная |
12/6 0,02 м |
16/8 0,05 м |
30/15 0,05 м |
30/15 0,05 м |
|
Жила заземления с наконечником |
16 мм2 0,5 м |
16 мм2 0,5 м |
16 мм2 0,5 м |
16 мм2 0,5 м |
|
Проволока стальная |
1 м |
1 м |
1 м |
1 м |
|
Пружина постоянного давления |
НРППД №2 |
НРППД №3 |
НРППД №4 |
НРППД №5 |
| Размеры перчаток | 16-25 | 35-50 | 70-120 | 150-240 |
|---|---|---|---|---|
|
Для 3-х жильных кабелей |
37/15 |
60/28 |
70/32 |
70/32 |
|
Для 4-х жильных кабелей |
34/20 |
48/22 |
62/30 |
90/44 |
|
Для 5-ти жильных кабелей |
42/21 |
56/29 |
70/38 |
95/46 |
| Cellpack | Ensto | Nexans | Raychem | Radpol | Sicame | |||
|---|---|---|---|---|---|---|---|---|
| SFEH4 1.5-6 | STK1 35-50 | HJ11.1202 25-95 | 17GTS1.50w 25 50 | POLT-12C/1XI-L12 | EPKT-0031-L12 | GUST-01/3x 25- 70/ 750-L12 | TLP-CX4 16-35 | JUPTH 12 25-95 CM |
| SFEH4 4-16 | STK3 70-185 | HJ11.1203 95-240 | 17GTS1.95w 50 95 | POLT-12D/1XI-L12A | EPKT-0047-L12 | GUST-01/3x 70-120/ 750-L12 | TLP-CX4 50-70 | JUPTH 12 70-150 CM |
| SFEH4 25-50 | STK4 185-300 | HJ11.1204 150-300 | 17GTS1.240w 95 240 | POLT-12D/1XI-L12B | EPKT-0063-L12 | GUST-01/3x120-240/ 750-L12 | TLP-CX4 95-120 | JUPTH 12 120-240 CM |
| SFEH4 70-150 | STK1.27 35-50 | HJ11.1205 400-630 | 17GTS1.400w 240 400 | POLT-12E/1XI-L16 | EPKT-0015 | GUST-01/4x 25- 70/ 750-L12 | TLP-CX4 150-240 | JUPTH 12 150-300 CM |
| SFEH4 150-300 | STK3.27 70-185 | HJ11.1206 800-1000 | 17GTS1.630w 400 630* | POLT-12F/1XI-L20A | EPKT-0031 | GUST-01/4x 70-150/ 750-L12 | TLP-CX5 10-16 | JUPTH 12 300-630 CM |
| SESPB3 25-35 | STK4.27 185-300 1 | HJ11.1202C 25-95 | 17GTS1.95R 25 95 | POLT-12C/1XI | EPKT-0063 | GUST-01/4x120-240/ 750-L12 | TLP-CX5 25-50 | |
| SESPB3 95-150 | STAKR1 35-50 | HJ11.1203C 95-240 | 17GTS1.240R 50 240 | POLT-12C/1XO | EPKT-0047 | GUST-01/3x 25- 70/ 750 | TLP-CX5 70-120 | |
| SESPB3 185-300 | STAKR3 70-150 | HJ11.1204C 150-300 | 17GTS1.400R 185 400 | POLT-12C/1XO-L12 | POLT-01/5X 35- 70-L12 | GUST-01/3x 70-120/ 750 | TLP-CX5 150-240 | |
| SESPB4 4-16 | STAKR4 185-240 | HJ11.1205C 400-630 | 17GTS1.630R 400 630 | POLT-12D/1XI | POLT-01/5X 70-120-L12 | GUST-01/3x120-240/ 750 | JHP-10-CX1 50-70 | |
| SESPB4 25-35 | STAKR1.27 35-50 | HJ11.1206C 800-1000 | POLT-12D/1XO | POLT-01/5X150-240-L12 | GUST-01/4x 25- 70/ 750 | JHP-10-CX1 95-150 | ||
| SESPB4 50-70 | STAKR3.27 70-150 | POLT-12D/1XO-L12A | POLT-01/5X 10-35 | GUST-01/4x 70-150/ 750 | JHP-10-CX1 185-240 | |||
| SESPB4 95-150 | STAKR4.27 185-240 | POLT-12E/1XI | POLT-01/5X 35-70 | GUST-01/4x120-240/ 750-L12 | JHP-10-CX1 50-150 (S | |||
| SESPB4 185-300 | STPKR1 35-50 | POLT-12E/1XO | POLT-01/5X 70-120 | JHP-10-CX1 150-240 (S) | ||||
| CHM 12 150 - 300 | STPKR3 70-150 | POLT-12D/1XO-L12B | JHP-10-CX1 240-400 (S) | |||||
| CHM 12 300 - 400 | STPKR4 185-240 | POLT-12F/1XI | ||||||
| CHM 12 500 - 800 | STPKR1.27 35-50 | POLT-12F/1XO | ||||||
| STPKR3.27 70-185 | POLT-12E/1XO-L16 | |||||||
| STPKR4.27 185-240 | POLT-12F/1XO-L20A | |||||||
