Гильза соединительная термоусаживаемая под пайку ГСТП (ПОД ЗАКАЗ)
Техническое описание PDFОтправить запрос на Email: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Основные характеристики
- ГСТП -51 - -55°C 125° C
- ГСТП -53 - -55°C 150° C
- ГСТП -10x - -55°C 150° C
- ГСТП -142 - -55°C 125° C
состоят из изоляционной термоусаживаемой втулки, с клеевыми кольцами по краям, кольцом припоя по центру.
• ГСТП-51, 53, 10X и 142 состоят из изоляционной термоусаживаемой втулки, с клеевыми кольцами по краям, кольцом припоя по центру. Подходит для экранирования и соединения проводов и кабелей.
Свойства соединителей:
• Изоляция соединения
• Кольцо припоя обеспечивает процесс пайки
• Низкая стоимость монтажа
• Клеевое кольцо-вставка обеспечивает герметизацию мест соединения
| Параметр | Метод испытания | Результат |
|
Падение напряжения |
Менее 1,0 мин (до теста), менее 1,5 мин (после теста). |
SAE AS8 3519 |
|
Выдерживает напряжение |
Отсутствие повреждений, образования дуги или пробоя при токе утечки менее 2,5 мА, 1 мин при напряжении 2,0 кВ. |
MIL-STD-202 |
|
Тепловой удар (от -65°C до максимальной температуры окружающей среды, циклы) |
Соответствует требованиям к падению напряжения и прочности при растяжении. |
MIL-STD-202 |
|
Тепловое старение (96 часов при максимальной рабочей температуре) |
Соответствует требованиям к падению напряжения, прочности на растяжение и диэлектрической стойкости к напряжению (ограничителю). |
MIL-STD-202 |
ГТП - 51

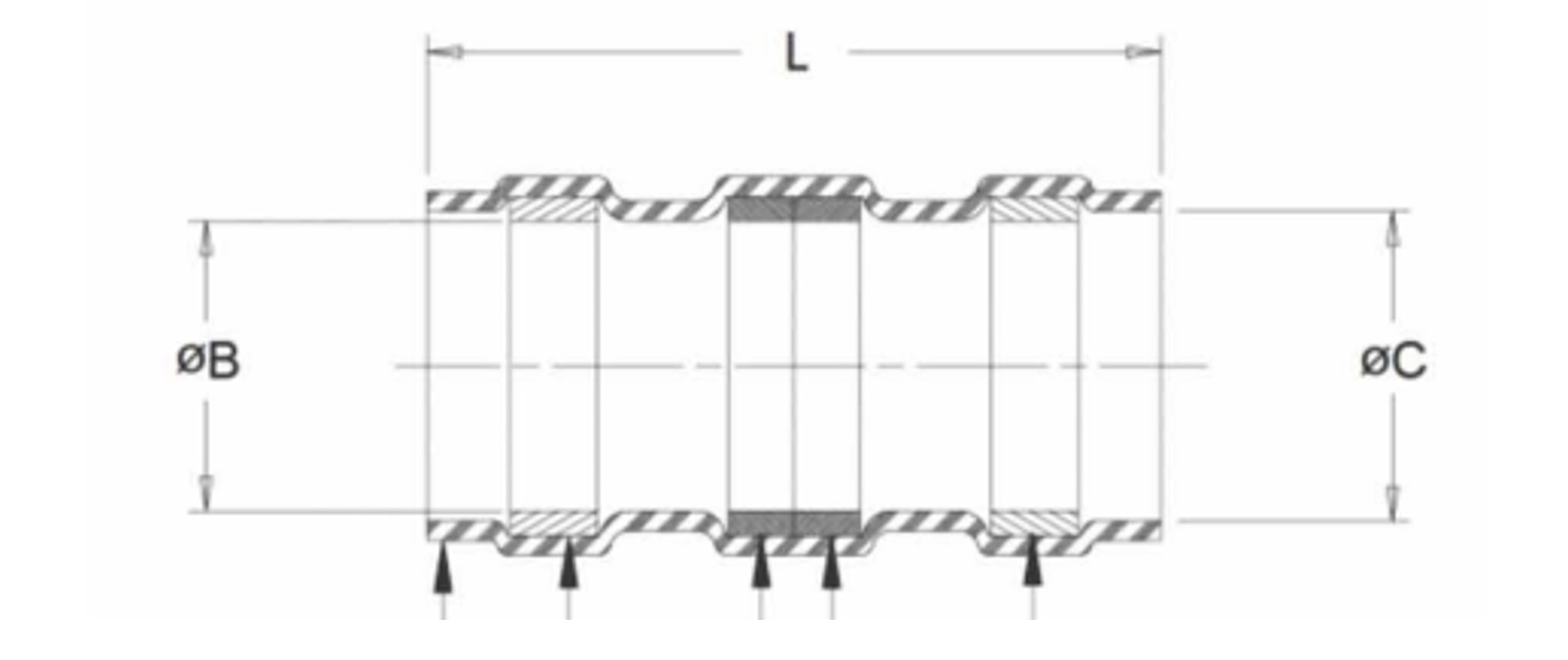

| Наименование продукта | Размеры (мм) | Размеры жилы кабеля | |||
| L,макс | B,мин | C,мин | максимальный | минимальный | |
| ГСТП—51—00—O1 | 32.0 | 19.0 |
17.0 |
17.0 |
10.0 |
| ГСТП -51-01-O1 |
32.0 |
25.0 |
23.0 |
23.0 |
12.7 |
| ГСТП —51—02—01 | 40.0 | 34.0 |
33.0 |
33.0 |
19.1 |
ГТП - 53
| Наименование продукта | Размеры (мм) |
Цвет |
Размеры жилы кабеля | |||
| L,макс | B,мин | C,мин | максимальный | минимальный | ||
| ГСТП -53-70 | 29.7 | 13.0 | 13.8 | прозрачный | 13.0 |
8.9 |
| ГСТП —53-70-01 | 31.2 | 10.0 | 11.6 | Прозрачный красный | 10.0 |
4.4 |
| ГСТП -53-70—02 | 23.8 | 6.9 |
7.4 |
Прозрачный серый | 6.9 |
3.6 |
| ГСТП -53-70-03 | 25.3 | 5.8 | 6.6 | Прозрачный серый | 5.8 | 3.2 |
| ГСТП —53-70-04 | 19.5 | 4.4 |
4.9 |
Прозрачный серый | 4.4 |
2.4 |
| ГСТП —53-70—05 | 26.2 | 8.6 |
9.7 |
синий | 8.6 |
4.5 |
ГТП - 10x
| Наименование продукта | Размеры (мм) | Размеры жилы кабеля | |||
| L,макс | B,мин | C,мин | максимальный | минимальный | |
| ГСТП —100~OO | 17.25 | 2.80 | 3.15 | 2.70 | 1.40 |
| ГСТП -101—00 | 17.25 | 4.55 | 5.00 | 4.55 | 2.50 |
| ГСТП -103-00 | 20.50 | 7.11 | 7.62 | 7.11 | 4.06 |
ГТП - 142
| Наименование продукта | Размеры (мм) | Размеры жилы кабеля | |||
| L,макс | B,мин | C,мин | максимальный | минимальный | |
| ГСТП—51—00—O1 | 32.0 | 19.0 |
17.0 |
17.0 |
10.0 |
| ГСТП -51-01-O1 |
32.0 |
25.0 |
23.0 |
23.0 |
12.7 |
| ГСТП —51—02—01 | 40.0 | 34.0 |
33.0 |
33.0 |
19.1 |
