В предыдущей статье речь шла о расшифровке кабелей с бумажной изоляцией. Ниже приводится расшифровка маркировки кабеля с пластмассовой изоляцией.

  1. Расшифровка маркировок
  2. Как расшифровываются кабели ВВГ
  3. Таблица маркировок кабелей
  4. Соединение и оконцевание кабелей

Преимущества пластмассовой изоляции силовых кабелей

Пластмасса как изоляционный материал упрощает изготовление, прокладку и монтаж силовых кабелей. Пластмассовую изоляцию кабеля чаще всего выполняют из ПВХ либо СПЭ (сшитый полиэтилен).

Полиэтилен хорошо подходит для изоляции высоковольтных кабелей:

  • диапазон рабочих температур больше, чем у проводов с другим типом изоляции;
  • экологическая безопасность: кабель можно прокладывать на любых объектах, использовать кабельные линии практически без техобслуживания;
  • стойкость к воздействию кислот, щелочей и влаги;
  • работы по монтажу и прокладке кабелей выполняются без дополнительного подогрева с радиусом изгиба до 15 наружных диаметров и при однократном изгибе — до 7,5 при температуре от -15 до -20°C;
  • одинаковая легкость прокладки в разных зонах: и на сложных трассах, и в кабельных сооружениях;
  • прочность: повреждаемость на несколько порядков ниже, если сравнивать с бумажной изоляцией;
  • кабель можно прокладывать по пересеченной местности.

Диэлектрические свойства СПЭ довольно высоки. От метода изготовления зависит плотность полиэтилена. Так, высокоплотный СПЭ обладает хорошей механической стойкостью и высокой температурой плавления. Он теряет эластичность при температуре от 140°C, а низкоплотный — уже при 105°С.

Добавки органических перекисей и дальнейшая вулканизация делают СПЭ стойким к растрескиванию и повышают температуру плавления.

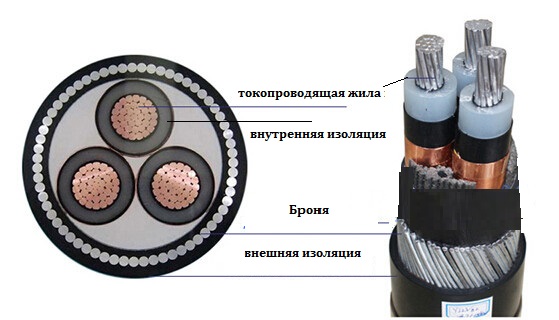

Конструкция силовых кабелей

Расшифровка маркировок силовых кабелей с пласмассовой изоляцией.

Перейдем непосредственно к вопросу маркировки кабеля с пластмассовой изоляцией.

Буква «А» в начале маркировки кабеля указывает на то, что токопроводящая жила сделана из алюминия. К таким кабелям относятся АВВГ, АпвБбШнг и другие. Отсутствие буквы «А» говорит о том, что изоляция — медная (ВВГ, ПвВГнг).

Следующая буква в названии кабеля обозначает фазную изоляцию (внутренняя оболочка). Здесь возможны 3 варианта:

  • «В» («виниловый»): изоляция из ПВХ-пластиката (АВВГнг, ВббШнг и др),
  • «П» («полиэтиленовый»): изоляция из безгалогенной негорючей композиции (ППГнг-HF, ПБбПнг-HF),
  • «Пв» («полиэтилен вулканизированный»): изоляция из сшитого полиэтилена (АПвВГ, ПвБВнг-LS).

Следующая буква указывает на оболочку из полимерных материалов. Буква «В» означает, что это внешняя оболочка из ПВХ-пластиката (ВВГнг, АпвВГнг-LS), «П» («полиэтиленовый») — изоляция состоит из безгалогенной негорючей композиции (ППГнг-HF, ПБбПнг-HF). Отсутствие этих букв в названии кабеля обозначает отсутствие этой оболочки (АПвБбШнг, ПвПГнг-HF).

Буквы «Бб» обозначают наличие брони из двух стальных неоцинкованных или оцинкованных лент у кабеля (АпвБбШнг, ВБбШвнг-LS). В названии кабеля без наружного покрова присутствует буква «Г» («голый»): ВВГнг, АВВГнг-LS.

Остальные буквы относятся к покрову шлангового типа. Покров шлангового типа из ПВХ-пластиката обозначается буквами «Шв» (ВБбШв, ПвБбШв), из негорючего ПВХ пластиката — «нг» (как у термоусадочных трубок).

У кабелей из негорючего пластиката с низким газо- и дымовыделением в названии присутствует аббревиатура «нг-LS» (АпвВГнг-LS, АпвБВнг-LS). «LS» в название кабеля переводится как «Low Smoking» — пониженное дымовыделение.

Для удобства ниже приводится таблица с расшифровкой названий кабелей с пластмассовой изоляцией.

Силовой кабель ВВГ — расшифровка маркировок

Далее рассмотрим расшифровку маркировки, пожалуй, самого популярного кабеля ВВГ и его модификациях: ВВГнг, ВВГнг-LS, ВВГнг A-LS.
Для каких целей применяются кабели с поливинилхлоридной изоляцией, и что означают буквы в аббревиатурах, указанные в маркировке.

  1. Основные характеристики
  2. Расшифровка маркировок силовых проводников ВВГ

Общая информация о кабеле

Кабель с маркировкой ВВГ, пожалуй, является самым часто используемым в реализации энергоснабжения, а конкретно, для передачи и распределения электрической энергии на открытом воздухе, внутри жилых и нежилых помещений, а также промышленных зданий и сооружений.
Помимо вышеуказанных объектов, данный кабель используют в электростанциях, коллекторах, в осветительных устройствах, в кабельных эстакадах и т. п.

Кабель ВВГ в разрезе

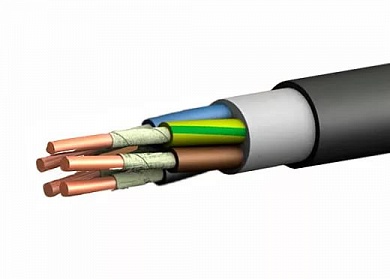

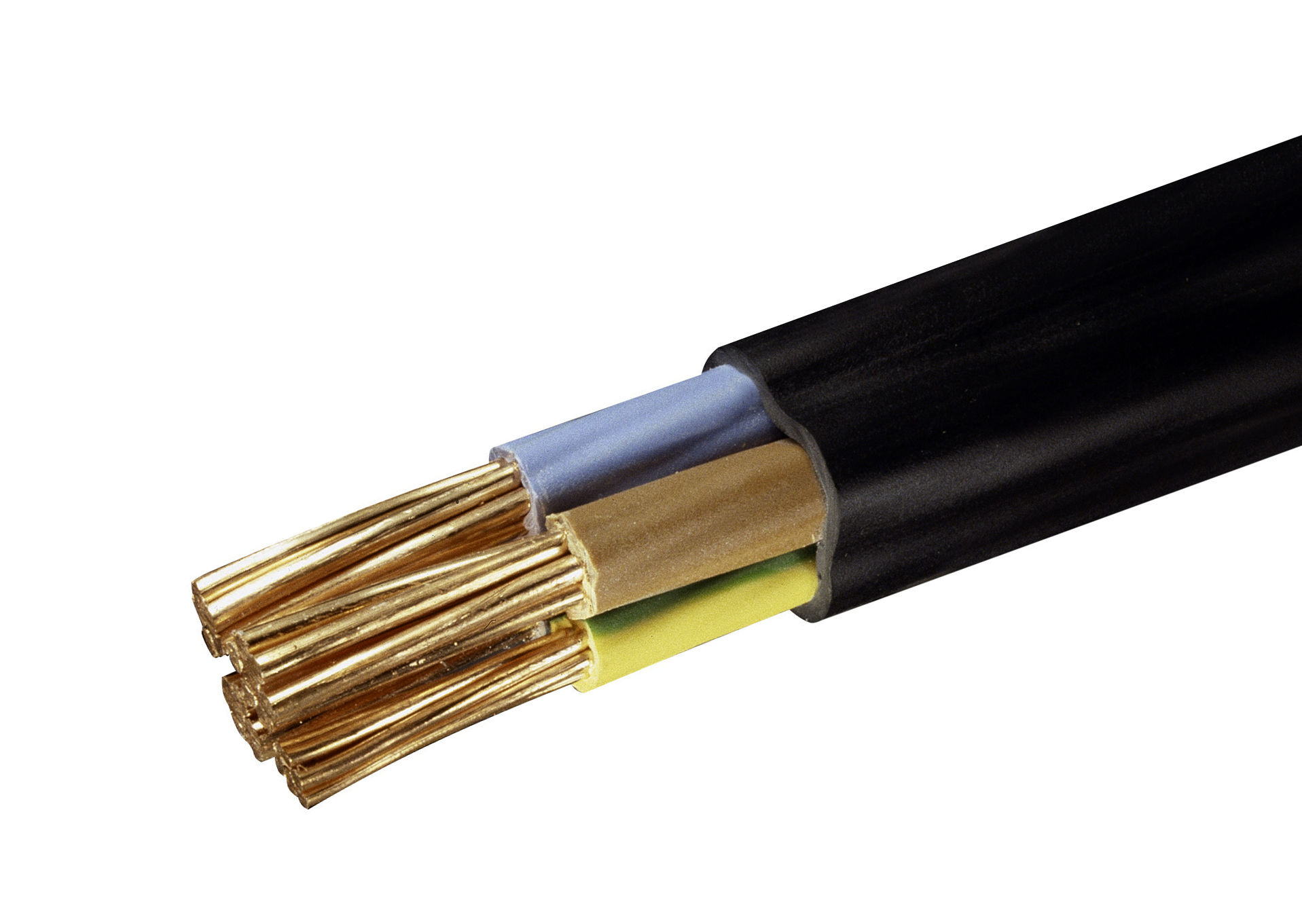

Кабель ВВГ

Основные характеристики

Из основных характеристик отметим, что диапазон номинального переменного напряжения для кабеля марки ВВГнг равен до 1000 Вольт при номинальной частоте 50 Гц. Проводник может иметь от 1 до 5 медных или алюминиевых жил, при этом с присутствием или отсутствием нулевой жилы.
Площадь сечения ВВГ также имеет допустимый диапазон от 1.5 до 240 мм².

Гарантийный срок изделия не менее 5 лет, а фактический срок эксплуатации около 30 лет. Температура окружающей среды при эксплуатации кабеля на должна превышать диапазон от -50°С до 50°С. Но во время прокладки кабеля нижний порог температуры окружающей среды не должен быть ниже 15 °С.

Расшифровка маркировок силовых проводников ВВГ

Кабель маркированный как ВВГ, состоит из медных жил. На это указывает отсутствие в начале аббревиатуры буквы “А”.
Таким образом, первая буква “В” означает наличие изоляции жил из поливинилхлоридного пластиката. По второй букве “В”, определяют, что внешняя оболочка кабеля также из ПВХ. А буква “Г” даёт понять, что защита (броня) в данном кабеле отсутствует и он является гибким.

В маркировке кабеля ВВГнг — буквы "нг" указывают на содержание галогеновых частиц в ПВХ изоляции, благодаря чему проводник не поддерживает горение.

Кабель с низким выделением дыма в процессе горения изолирующих материалов, маркируется как ВВГнг LS (ЛС). Помимо того, что данный кабель пониженной пожарной опасности, при плавлении оболочки и изоляции, в результате горения, он выделяет минимальное количество дыма и отравляющих газов. Аббревиатура “LS” расшифровывается как “Low Smoke”.

В проводнике марки ВВГнг-FRLS буквы FR (Fire Resistance) обозначают, что в конструкции присутствует термический барьер в виде слюдосодержащей ленты, что позволяет классифицировать его как огнестойкий. Такой кабель сохраняет целостность жил при температуре до 750°С, не менее 180 минут.

Кабель ВВГ нг FRLS в разрезе

Кабель ВВГнг-FRLS

ВВГЭнг-FRLS отличается от ВВГнг-FRLS наличием в своей конструкции экрана из медной ленты или фольги, для укрепления внутренней изоляции, защиты от агрессивных веществ, снижения воздействия электрических потенциалов на внешней изоляции.

Кабель ВВГЭнг FRLS в разрезе

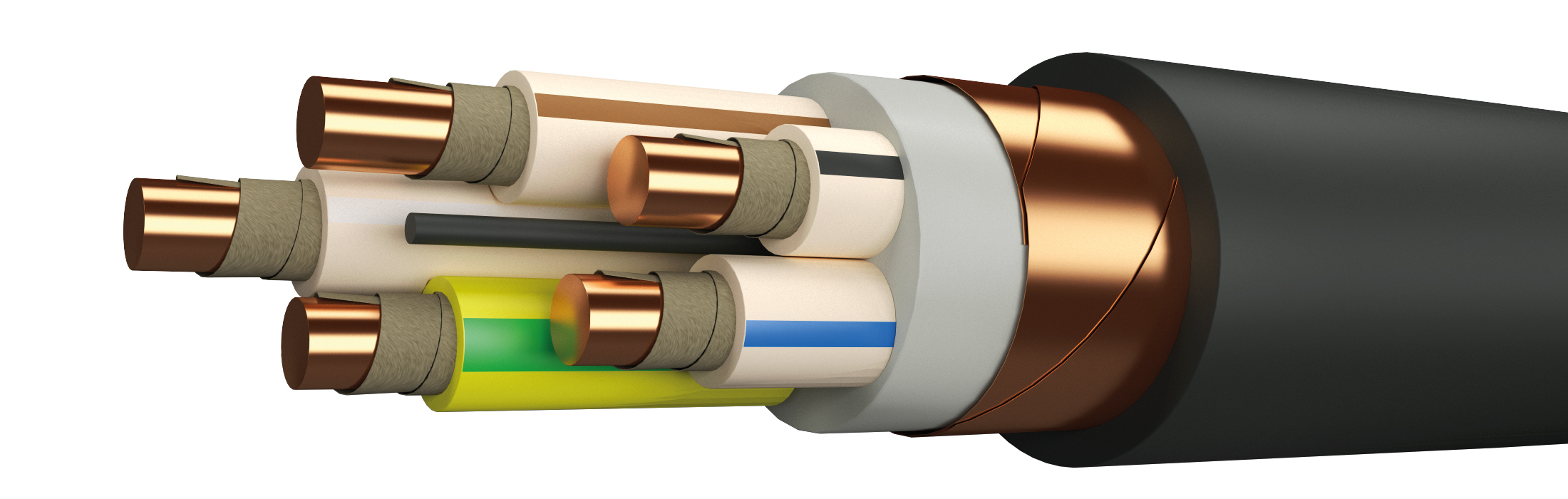

Кабель ВВГЭнг-FRLS

Из разновидностей ВВГ с пониженным дымо- и газовыделением отметим марку ВВГнг (А) ЛС.
Такой кабель предназначен для использования в зданиях и помещениях с классом пожарной безопасности категории A (повышенная пожароопасность). И во взрывоопасных зонах, классов В1 и В1-а, например в системах атомных станций.

Таблица маркировки силовых кабелей с пластмассовой изоляцией.

Расшифровка маркировки силового кабеля с пластмассовой изоляцией
Маркировка кабеляматериал жилыфазная изоляцияоболочка из полимерных материаловбронябез наруж- ного покрова поверх брони или обо- лочкинаружный покров
медьалю- минийиз ПВХ пласти- катаиз безгало- генной него- рючей ком- позициииз вулка- низиро- ванного ПЭиз ПВХ пласти- катаиз безгало- генной него- рючей ком- позициииз 2-х стальных не оцинко- ванных или оцинко- ванных лентпокров шлангового типа
Ш или В
из ПВХ плас- тикатаиз ПЭиз него- рючего ПВХ плас- тикатаиз него- рючего ПВХ плас- тиката с низким дымо- газо- выделе- ниемиз безгало- генной негорю- чей ком- позиции
б/оАВППвВПБбГвпнгнг-LSнг-HF
АВВГ   А В     В     Г
ВВГ     В     В     Г
АПвВГ   А     Пв В     Г
ПвВГ         Пв В     Г
АВБбШв   А В         Бб   Шв
ВБбШв     В         Бб   Шв
АПвБбШв   А     Пв     Бб   Шв
ПвБбШв         Пв     Бб   Шв
АПвБбШп   А     Пв     Бб     Шп
ПвБбШп         Пв     Бб     Шп
АВВГнг   А В     В     Г     нг
ВВГнг     В     В     Г     нг
АПвВГнг   А     Пв В     Г     нг
ПвВГнг         Пв В     Г     нг
АВБбШнг   А В         Бб       Шнг
ВБбШнг     В         Бб       Шнг
АПвБбШнг   А     Пв     Бб       Шнг
ПвБбШнг         Пв     Бб       Шнг
АВВГнг-LS   А В     В     Г       нг-LS
ВВГнг-LS     В     В     Г       нг-LS
АПвВГнг-LS   А     Пв В     Г       нг-LS
ПвВГнг-LS         Пв В     Г       нг-LS
АВБбШвнг-LS   А В         Бб         Швнг-LS
ВБбШвнг-LS     В         Бб         Швнг-LS
АПвБВнг-LS   А     Пв     Б         Внг-LS
ПвБВнг-LS         Пв     Б         Внг-LS
ВБВнг-LS     В         Б         Внг-LS
АВБВнг-LS   А В         Б         Внг-LS
ППГнг-HF       П     П   Г         нг-HF
ПБбПнг-HF       П       Бб           Пнг-HF
ПвПГнг-HF         Пв   П   Г         нг-HF

Термоусаживаемые муфты для соединения и оконцовки

Во время монтажных и ремонтных работ, довольно часто возникает ситуация, когда нужно выполнить соединение кабеля. Традиционно выделяют: скрутку, пайку, клеммные колодки и пружинные клеммы.
В случае, когда площадь сечения кабеля от 20 мм², данные способы уже будут неуместны, поскольку качество соединения будет либо низким, либо сделать соединение технологически невозможно.
Для соединения и оконцевания таких кабелей рекомендуем соединительные и концевые термоусаживаемые муфты до 1 кВ.

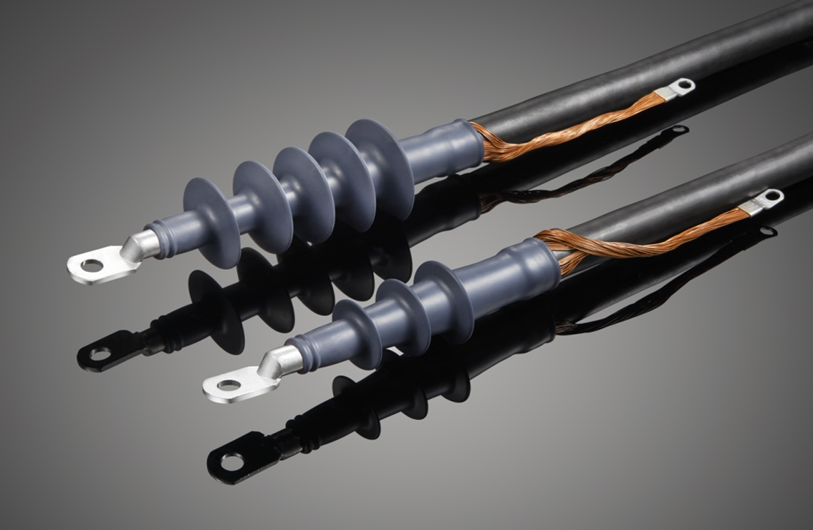

Концевая муфта холодной усадки

Данная продукция предназначена для соединения и оконцевания многожильных силовых кабелей с изоляцией из ПВХ, ПВХ пластиката, пластмассы, полимеров, полиэтилена, резины с броней и без брони.

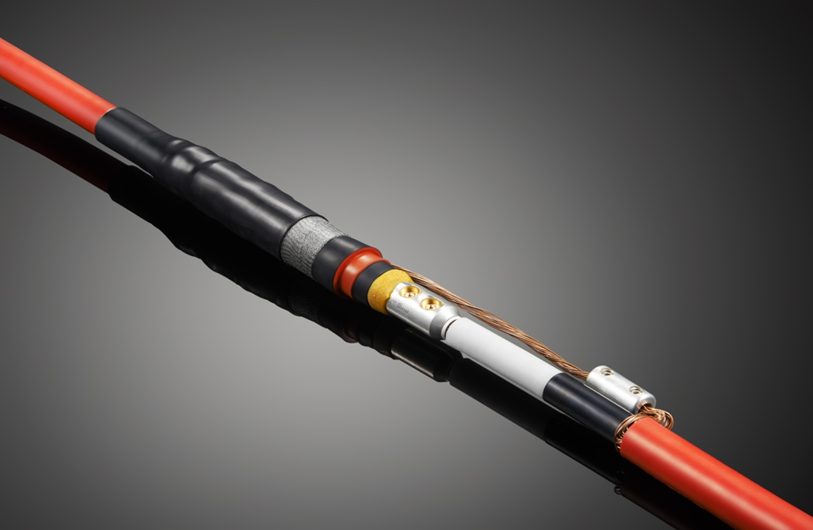

Соединительная термоусаживаемая муфта

Муфты поставляются в виде комплекта деталей и материалов.

Узнать подробности и получить консультацию по термоусаживаемым муфтам от “Группы МЕТТАТРОН”, Вы можете по телефону 8 (495) 135-13-11

Рекомендуем ответственно подходить к выбору кабельной продукции под Ваши задачи. Перед заказом изучите маркировку необходимой продукции и проконсультируйтесь с производителем.
Специалисты нашей компании готовы дать необходимую консультацию в выборе термоусадочных материалов и кабельной фурнитуры. Для этого просто позвоните по телефону 8 (495) 135-13-11 в рабочее время.
