Муфта соединительная термоусаживаемая до 10 кВ в изоляции из сшитого полиэтилена

Отправить запрос на Email: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Основные характеристики

Производим и продаем соединительные термоусаживаемые муфты для соединения многожильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение до 10 кВ.

Типы кабелей: (А)ПвП, (А)ПвВ, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г.

Разработано Виталием Ильичом Берманом.

Муфты устанавливаются в тоннелях, каналах, на открытом воздухе на эстакадах и кабельных полках, при температуре окружающей среды от -50 °С до +50 °С, а также при относительной влажности до 98% и температуре до +35 °С.

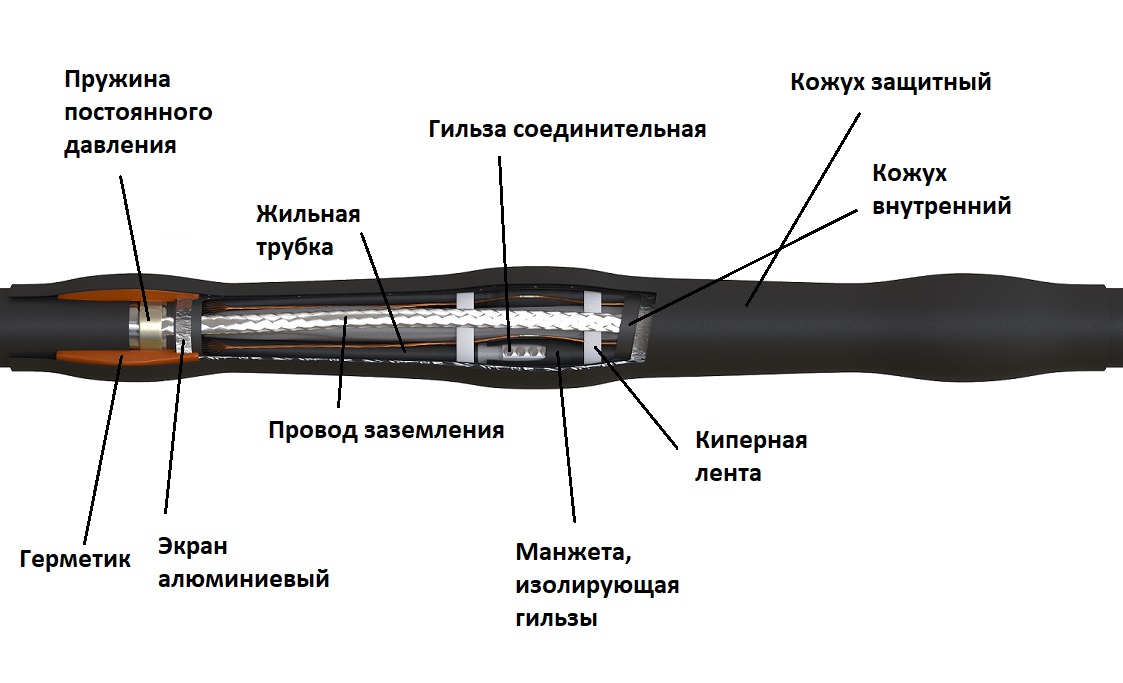

Конструкция термоусаживаемой соединительной муфты на кабель напряжением до 10 кВ в пластмассовой изоляции

Муфта на кабель с броней комплектуется непаяным узлом заземления.

Без соединителей		С соединителями

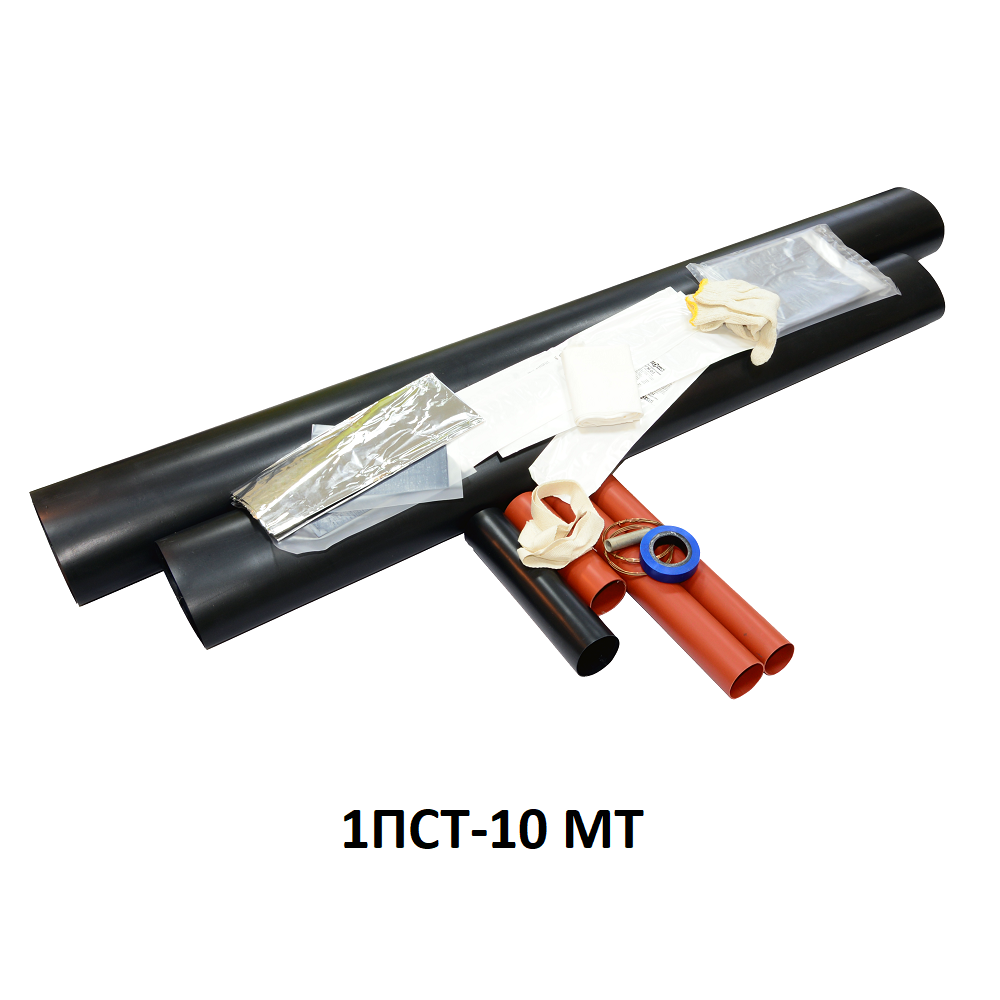

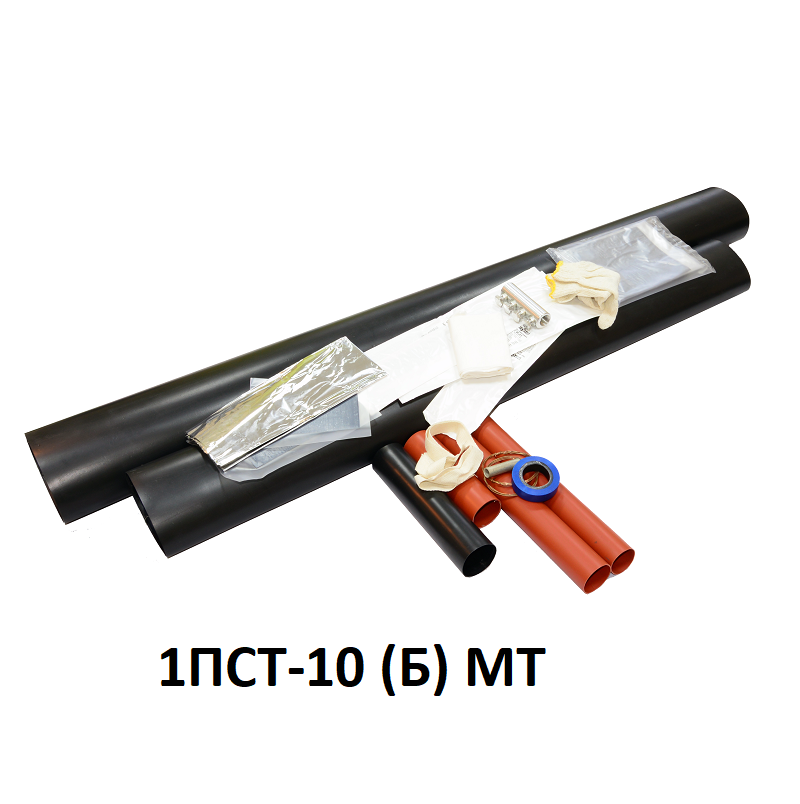

	1ПСТ-10-35/50 МТ		1ПСТ-10-35/50(Б) МТ
	1ПСТ-10-70/120 МТ		1ПСТ-10-70/120(Б) МТ
	1ПСТ-10-150/240 МТ		1ПСТ-10-150/240(Б) МТ
	1ПСТ-10-300/400 МТ		1ПСТ-10-300/400(Б) МТ
	1ПСТ-10-500 МТ		1ПСТ-10-500(Б) МТ
	1ПСТ-10-630 МТ		1ПСТ-10-630(Б) МТ
	1ПСТ-10-800 МТ		1ПСТ-10-800(Б) МТ
	1ПСТ-10-1000 МТ		1ПСТ-10-1000(Б) МТ

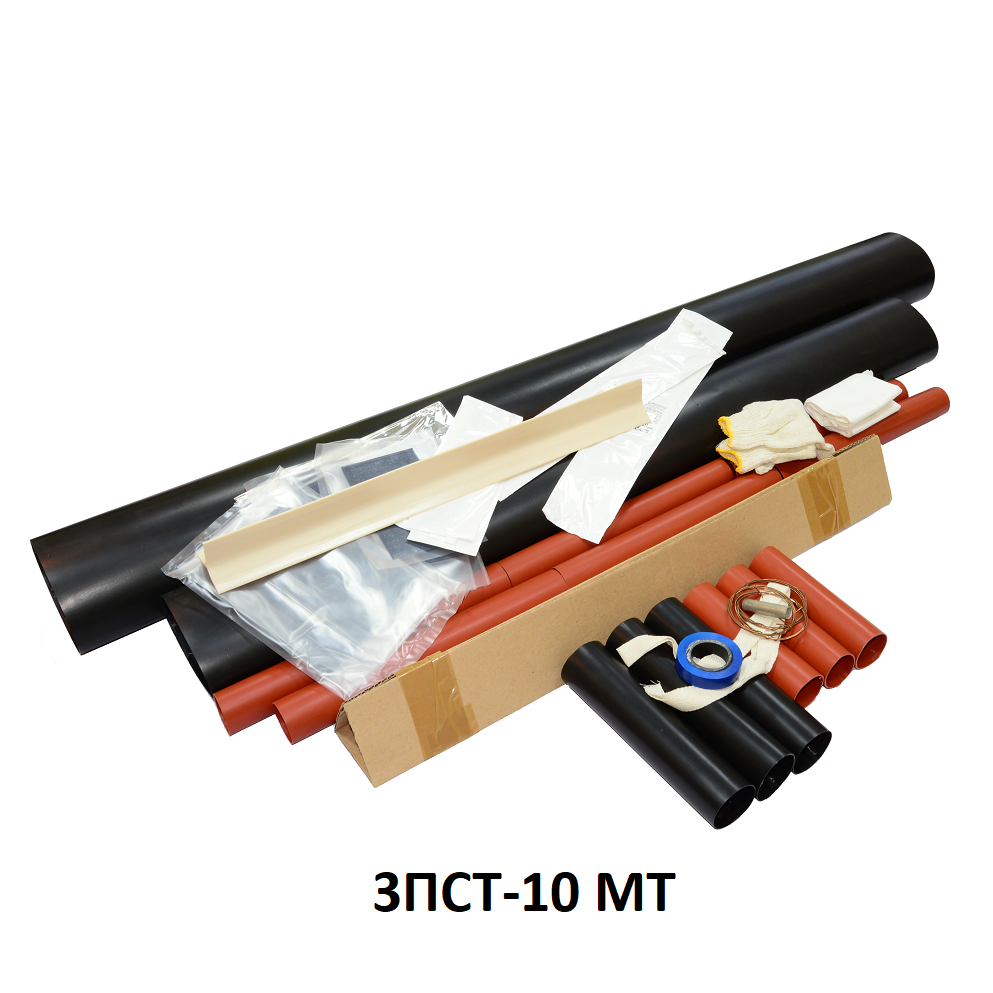

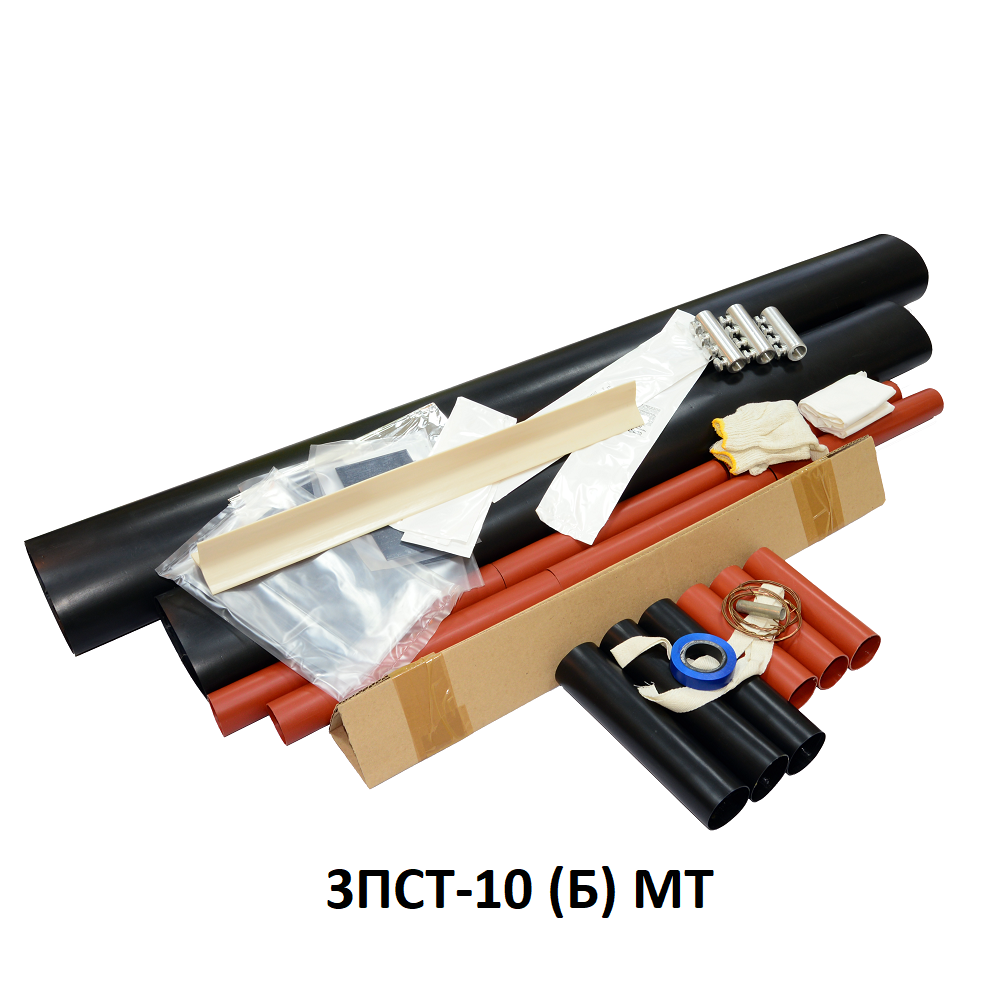

	3ПСТ-10-35/50 МТ		3ПСТ-10-35/50(Б) МТ
	3ПСТ-10-70/120 МТ		3ПСТ-10-70/120(Б) МТ
	3ПСТ-10-150/240 МТ		3ПСТ-10-150/240(Б) МТ
	3ПСТ-10-300/400 МТ		3ПСТ-10-300/400(Б) МТ

Для замещения термоусаживаемых муфт RAYCHEM

Сечение жил кабеля	от 35 до 1000 мм²
Число жил	1, 3
Напряжение	до 10 кВ
Тип изоляции	сшитый полиэтилен
Установка	универсальная
Климатическое исполнение	УХЛ 1,5 по ГОСТ 15150-69
Температура эксплуатации	от -50 до +50 °C

Cellpack	Ensto (1 жила)	Ensto (3 жилы)	Raychem	Radpol	Sicame
CHMPPR3 17 35 - 50	HJ11.1202 25-95	HJPM33.1201R 25-50	GUSJ-12/ 35- 50	JHP-10-CF3 16-50	JTpPTH 12 25-50 CM
CHMPPR3 17 70 - 240	HJ11.1203 95-240	HJPM33.1202R 70-120	GUSJ-12/ 70-120	JHP-10-CF3 150-185	JTpPTH 12 70-120 CM
CHMPPR3 17 240 - 400	HJ11.1204 150-300	HJPM33.1203R 150-240	GUSJ-12/150-240	JHP-10-CF3 70-120	JTpPTH 12 150-240 CM
CHM 12 150 - 300	HJ11.1205 400-630	HJPM33.1201RС 25-50	GUSJ-12/35-50	JHP-10-CF3 240	JUPTH 12 25-95 CM
CHM 12 300 - 400	HJ11.1206 800-1000	HJPM33.1202RС 70-120	GUSJ-12/70-120	JHP-10-CX1 50-70	JUPTH 12 70-150 CM
CHM 12 500 - 800	HJ11.1202C 25-95	HJPM33.1203RС 150-240	GUSJ-12/150-240	JHP-10-CX1 95-150	JUPTH 12 120-240 CM
	HJ11.1203C 95-240	HJPM33.1291R 25-50		JHP-10-CX1 185-240	JUPTH 12 150-300 CM
	HJ11.1204C 150-300	HJPM33.1292R 70-120		JHP-10-CX1 50-150 (S	JUPTH 12 300-630 CM
	HJ11.1205C 400-630	HJPM33.1293R 150-240		JHP-10-CX1 150-240 (S)
	HJ11.1206C 800-1000	HJPM33.1291RC 25-50		JHP-10-CX1 240-400 (S)
		HJPM33.1292RC 70-120
		HJPM33.1293RC 150-240
