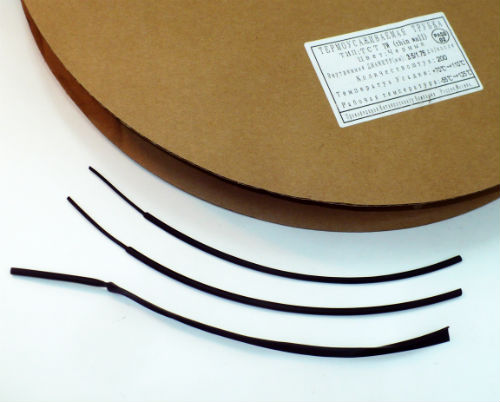

Сверхтонкостенная самозатухающая термоусаживаемая трубка ТCT TW Raychman®

Отправить запрос на Email: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Основные характеристики

Диапазон эксплуатационных температур: от -55°С до +125°С
Рекомендуемая температура усадки: от +70°С до +125°С
Коэффициент усадки: 2 : 1 и 3 : 1
Горючесть: Самозатухает (VW-1 / ASTM D2671 method C)
Экологическая безопасность: Соответствует стандарту RoHS
Номинальное рабочее напряжение: До 1000 Вольт (рекомендуемое - 600 Вольт)
Базовый цвет: Черный, белый, зеленый, красный, синий, желтый, фиолетовый, желто-зелёный, прозрачный*
Размерный ряд: Внутренний диаметр от 0,8 до 180 мм
Продольная усадка: Не более 7%
Соответствие стандартам: ТУ 22.21.29-007-85731248-2017

* - трубки прозрачного цвета не подавляют горения, так как не содержат антипиренов

Высококачественная универсальная гибкая тонкостенная изоляционная термоусаживаемая трубка с активным подавлением горения, изготовленная методом экструзии из специальной композиции сшитых полиолефинов.

Назначение: Универсальные высококачественные термоусаживаемые трубки TCT Raychman® предназначены для электрической изоляции широкого спектра электрических соединений: жил проводов, кабелей, контактных соединений, компонентов электрического оборудования, эксплуатируемого при напряжении до 1000 В. Также трубки могут применяться для защиты проводников от коррозии, обеспечения дополнительной механической прочности узлам и соединениям, а также для маркировки контактов, изделий и отдельных предметов. Особенно рекомендуется применение этих трубок в областях, предъявляющих повышенные требования к пожарной безопасности. Трубки TCT Raychman® хорошо совместимы с технологией нанесения стойкой маркировки с помощью термотрансферной печати.

Условия хранения: в чистых крытых, сухих помещениях в упаковке поставщика или в картонных коробках, при относительной влажность воздуха до 70%, при температуре от -10°С до +50°С, избегая резких перепадов температур и воздействия прямых солнечных лучей. Расстояние до любых источников нагрева не должно быть менее 1 метра (без превышения макс. температуры хранения). Условия хранения должны исключать воздействие агрессивных сред: кислот, щелочей, ГСМ, растворителей и т.д.

Упаковка: Трубка поставляется в нарезке по 1 м и в бухтах по 25, 50, 100 и 200 метров на картонных шпулях. Бухты могут быть упакованы в картонные коробки, а нарезанные трубки - в упаковочную плёнку / пакеты.

Сертификация: Не подлежит обязательной сертификации на территории Таможенного Союза.

Параметр	Метод испытания	Результат
Предел прочности на разрыв, МПа	ASTM D2671	не менее 10,4
Относительное удлинение до разрыва	ASTM D2671	≥ 200%
Предел прочности на разрыв после теплового старения, МПа	UL224 (+168°C х 158 ч)	не менее 7,3
Относительное удлинение до разрыва после теплового старения	UL224 (+168°C х 158 ч)	≥ 100%
Испытание на температурный шок	UL224 (+250°C х 4 ч)	Без повреждений
Электрическая прочность, кВ/мм	ASTM D 149	≥ 15
Объёмное удельное сопротивление Ом х см	ASTM D 876	≥ 1 х 10¹⁴
Тест на электрический пробой	UL224 (2500В х 60 сек)	Нет пробоя

Таблица 1. Размерный ряд термоусаживаемых трубок TCT Raychman® с усадкой 2:1


Размер трубки		Размеры до усадки		Размеры после полной усадки		Усадка на материалы	Упаковка в	Упаковка в рулоне, м
в мм	в дюймах	Внутренний диаметр до усадки в мм	Толщина стенки до усадки мм	Внутренний диаметр после усадки мм	Толщина стенки после усадки мм	диаметром от / до (мм)	нарезке по 1 м. (шт. в упак.)	Упаковка в рулоне, м
Ø 0,8	Mar-64	1,0 +/- 0,2	0,13 +/- 0,05	≤ 0,5	0,22 +/- 0,05	0,6 - 0,8	200	100
Ø 1,0	16-Jan	1,5 +/- 0,3	0,18 +/- 0,05	≤ 0,65	0,28 +/- 0,05	0,75 - 0,9	100	200
Ø 1,5	-	2,0 +/- 0,3	0,18 +/- 0,05	≤ 0,85	0,32 +/- 0,05	0,95 - 1,4	100	200
Ø 2,0	Mar-32	2,5 +/- 0,3	0,18 +/- 0,05	≤ 1,0	0,35 +/- 0,05	1,1 - 1,8	100	200
Ø 2,5	-	3,0 +/- 0,3	0,20 +/- 0,05	≤ 1,25	0,38 +/- 0,05	1,35 - 2,3	100	200
Ø 3,0	8-Jan	3,5 +/- 0,4	0,20 +/- 0,05	≤ 1,50	0,40 +/- 0,05	1,6 - 2,7	100	200
Ø 3,5	-	4,0 +/- 0,4	0,20 +/- 0,05	≤ 1,75	0,42 +/- 0,05	1,85 - 3,2	100	200
Ø 4,0	-	4,5 +/- 0,4	0,23 +/- 0,05	≤ 2,00	0,45 +/- 0,05	2,1 - 3,6	100	200
Ø 4,5	16-Mar	5,0 +/- 0,4	0,23 +/- 0,05	≤ 2,25	0,50 +/- 0,08	2,35 - 4,0	100	100
Ø 5,0	-	5,5 +/- 0,4	0,23 +/- 0,05	≤ 2,50	0,50 +/- 0,08	2,6- 4,5	100	100
Ø 6,0	4-Jan	6,5 +/- 0,4	0,28 +/- 0,05	≤ 3,00	0,55 +/- 0,08	3,1- 5,4	100	100
Ø 7,0	-	7,5 +/- 0,4	0,28 +/- 0,05	≤ 3,50	0,55 +/- 0,08	3,7- 6,3	50	100
Ø 8,0	-	8,5 +/- 0,5	0,28 +/- 0,05	≤ 4,00	0,60 +/- 0,08	4,2- 7,2	50	100
Ø 9,0	8-Mar	9,5 +/- 0,5	0,30 +/- 0,08	≤ 4,50	0,60 +/- 0,08	4,7- 8,0	50	100
Ø 10,0	-	10,8 +/- 0,5	0,30 +/- 0,08	≤ 5,00	0,60 +/- 0,08	5,2- 9,0	50	100
Ø 11,0	-	11,5 +/- 0,5	0,30 +/- 0,08	≤ 5,50	0,60 +/- 0,08	5,7 - 10,0	50	100
Ø 12,0	2-Jan	12,5 +/- 0,5	0,30 +/- 0,08	≤ 6,00	0,60 +/- 0,08	6,2 - 11,0	50	100
Ø 13,0	-	13,5 +/- 0,5	0,33 +/- 0,10	≤ 6,50	0,65 +/- 0,08	6,7 - 12,0	30	100
Ø 14,0	-	14,5 +/- 0,5	0,35 +/- 0,10	≤ 7,00	0,65 +/- 0,08	7,3 - 13,0	25	100
Ø 15,0	-	15,5 +/- 0,6	0,38 +/- 0,12	≤ 7,50	0,70 +/- 0,08	7,8 - 14,0	25	100
Ø 16,0	-	16,5 +/- 0,6	0,38 +/- 0,12	≤ 8,00	0,70 +/- 0,08	8,3 - 15,0	25	100
Ø 17,0	-	17,5 +/- 0,6	0,38 +/- 0,12	≤ 8,50	0,70 +/- 0,08	8,8 - 16,0	25	100
Ø 18,0	4-Mar	19,0 +/- 0,7	0,40 +/- 0,15	≤ 9,00	0,80 +/- 0,15	9,3 - 17,0	25	100
Ø 20,0	-	21,5 +/- 0,7	0,40 +/- 0,15	≤ 10,00	0,80 +/- 0,15	10,4- 19,0	25	100
Ø 22,0	-	23,5 +/- 0,7	0,42 +/- 0,15	≤ 11,00	0,80 +/- 0,15	11,4 - 21,0	25	100
Ø 25,0	1	25,6 +/- 0,7	0,45 +/- 0,15	≤ 12,50	0,90 +/- 0,15	12,8- 24,0	25	50
Ø 28,0	1 1/4	29,0 +/- 0,7	0,45 +/- 0,15	≤ 14,00	0,90 +/- 0,15	14,4- 29,0	20	50
Ø 30,0	-	31,5 +/- 0,7	0,45 +/- 0,15	≤ 15,00	0,95 +/- 0,15	16,0- 29,0	20	50
Ø 35,0	-	36,5 +/- 0,7	0,50 +/- 0,15	≤ 17,50	1,00 +/- 0,15	18,0- 34,0	20	50
Ø 40,0	1 1/2	41,5 +/- 0,7	0,50 +/- 0,15	≤ 20,00	1,00 +/- 0,15	21,0- 39,0	10	50
Ø 45,0	-	46,5 +/- 0,7	0,50 +/- 0,15	≤ 22,50	1,00 +/- 0,15	23,5- 44,0	10	50
Ø 50,0	2	51,5 +/- 0,7	0,50 +/- 0,15	≤ 25,00	1,00 +/- 0,15	26,0- 49,0	10	25
Ø 60,0	-	≥ 60	0,60 +/- 0,15	≤ 30,00	1,55 +/- 0,20	35,0- 55,0	10	25
Ø 70,0	-	≥ 70	0,70 +/- 0,15	≤ 35,00	1,60 +/- 0,20	40,0- 65,0	5	25
Ø 80,0	3	≥ 80	0,75 +/- 0,15	≤ 40,00	1,70 +/- 0,20	45,0- 75,0	5	25
Ø 90,0	-	≥ 90	0,75 +/- 0,20	≤ 45,00	1,90 +/- 0,20	50,0- 88,0	5	25
Ø 100,0	4	≥ 100	0,80 +/- 0,20	≤ 50,00	2,10 +/- 0,20	55,0- 95,0	5	25
Ø 120,0	5	≥ 120	0,80 +/- 0,20	≤ 60,00	2,20 +/- 0,20	65,0 - 115,0	5	15
Ø 150,0	-	≥ 150	0,90 +/- 0,20	≤ 75,00	2,20 +/- 0,20	80,0 - 145,0	10	15
Ø 180,0	-	≥ 180	0,95 +/- 0,20	≤ 90,00	2,30 +/- 0,20	95,0 - 175,0	10	15

Таблица 1. Размерный ряд термоусаживаемых трубок TCT Raychman® с усадкой 3:1


Размер трубки		Размеры до усадки	Размеры после полной усадки		Упаковка в рулоне, м
в мм	в дюймах	Внутренний диаметр до усадки в мм	Внутренний диаметр после усадки мм	Толщина стенки после усадки мм	Упаковка в рулоне, м
Ø 1,5	1/16	≥ 1,5	≤ 0,5	0,45 +/- 0,10	200
Ø 3,0	1/8	≥ 3,0	≤ 1,0	0,55 +/- 0,10	200
Ø 4,5	3/16	≥ 4,5	≤ 1,5	0,60 +/- 0,10	100
Ø 6,0	1/4	≥ 6,0	≤ 2,0	0,65 +/- 0,10	100
Ø 9,0	3/8	≥ 9,0	≤ 3,0	0,75 +/- 0,15	100
Ø 12,0	1/2	≥ 12,0	≤ 4,0	0,75 +/- 0,15	100
Ø 15,0	5/8	≥ 15,0	≤ 5,0	0,80 +/- 0,15	100
Ø 18,0	3/4	≥ 18,0	≤ 6,0	0,85 +/- 0,15	100
Ø 24,0	1	≥ 24,0	≤ 8,0	1,00 +/- 0,20	50
Ø 30,0	1-1/4	≥ 30,0	≤ 10,0	1,15 +/- 0,20	50
Ø 39,0	1-1/2	≥ 39,0	≤ 13,0	1,50 +/- 0,20	50
Ø 50,0	2	≥ 50,0	≤ 16,0	2,50 +/- 0,20	25
Ø 60,0	-	≥ 60,0	≤ 20,0	2,60 +/- 0,20	25
Ø 70,0	-	≥ 70,0	≤ 23,0	2,60 +/- 0,20	25
Ø 80,0	3	≥ 80,0	≤ 26,0	2,60 +/- 0,20	25
Ø 90,0	-	≥ 90,0	≤ 30,0	2,60 +/- 0,20	25
Ø 100,0	4	≥ 100,0	≤ 33,0	2,60 +/- 0,20	25
