Наконечники болтовые НК

Наконечники болтовые НК

Техническое описание PDF

Отправить запрос на Email: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Основные характеристики

Сечение жил: от 25 до 240 мм.кв
Напряжение: до 35 кВ.
Cостав: сплав марки В95 и Д16Т1

Соединители (гильзы) с круглой полостью типа ГД Соединители (гильзы) с круглой полостью типа ГД Соединители (гильзы) с круглой полостью типа ГД Соединители (гильзы) с круглой полостью типа ГД
Соединители (гильзы) с круглой полостью типа ГД Соединители (гильзы) с круглой полостью типа ГД Соединители (гильзы) с круглой полостью типа ГД

Соединители одного типоразмера можно использовать на несколько сечений жил кабеля.

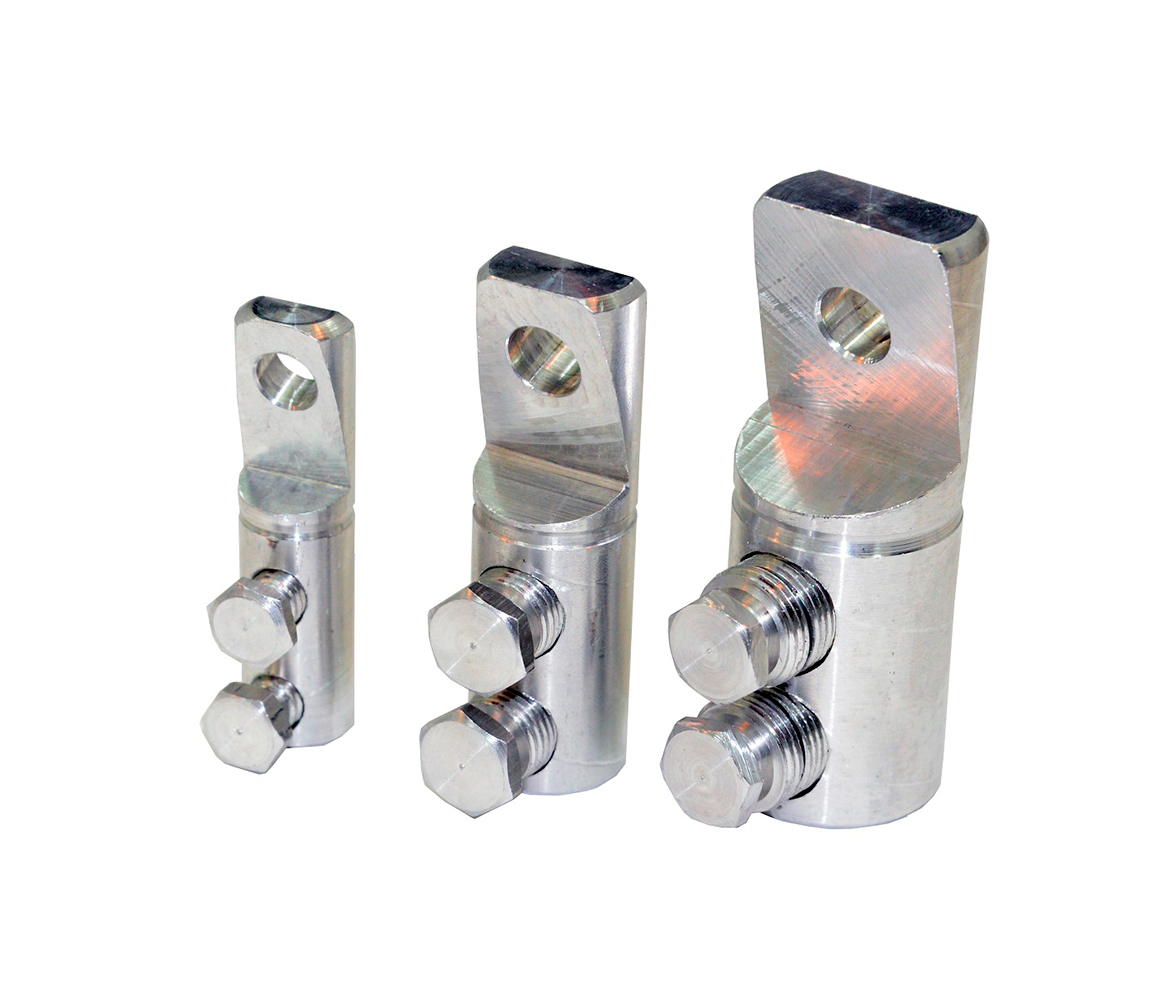

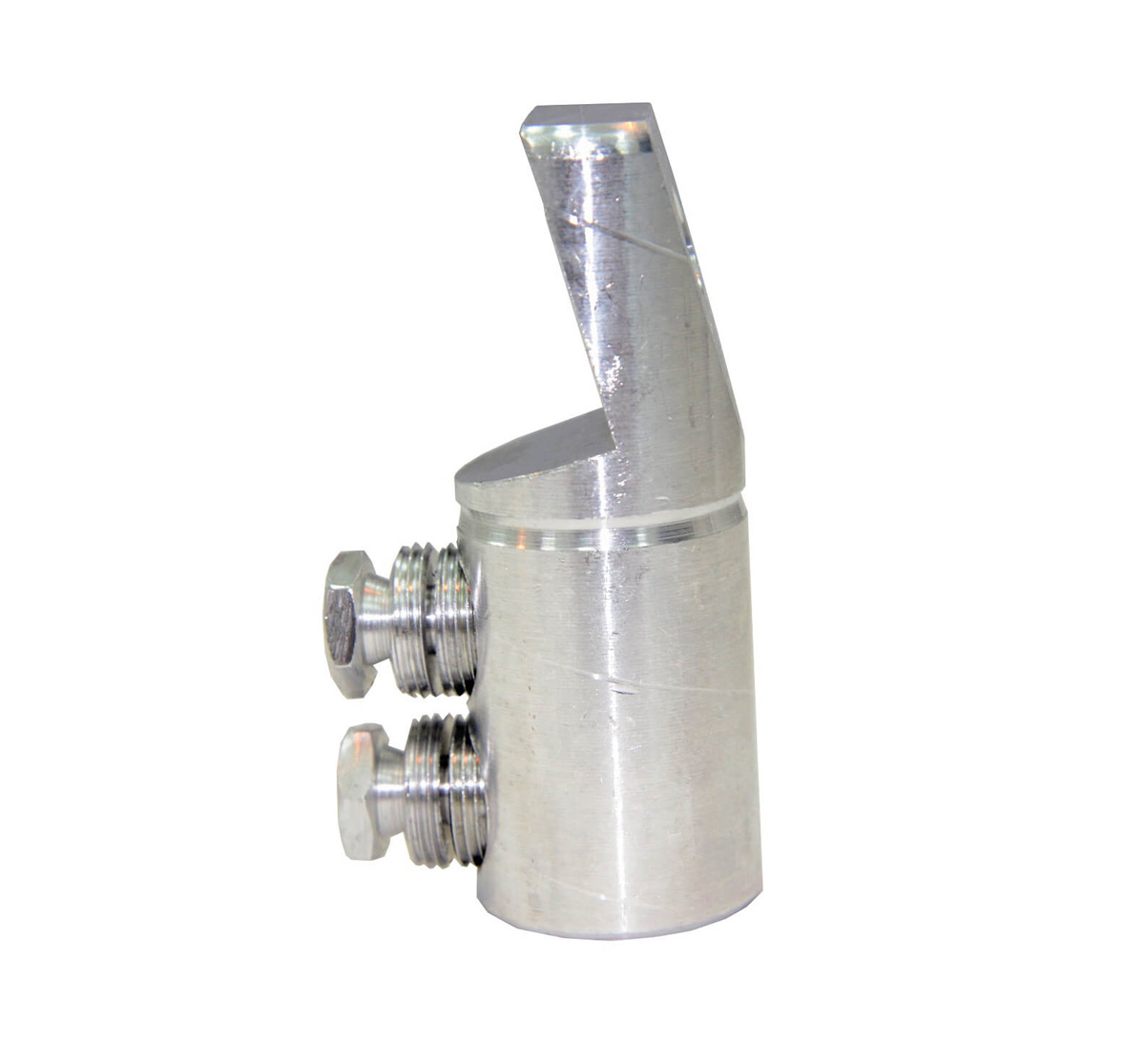

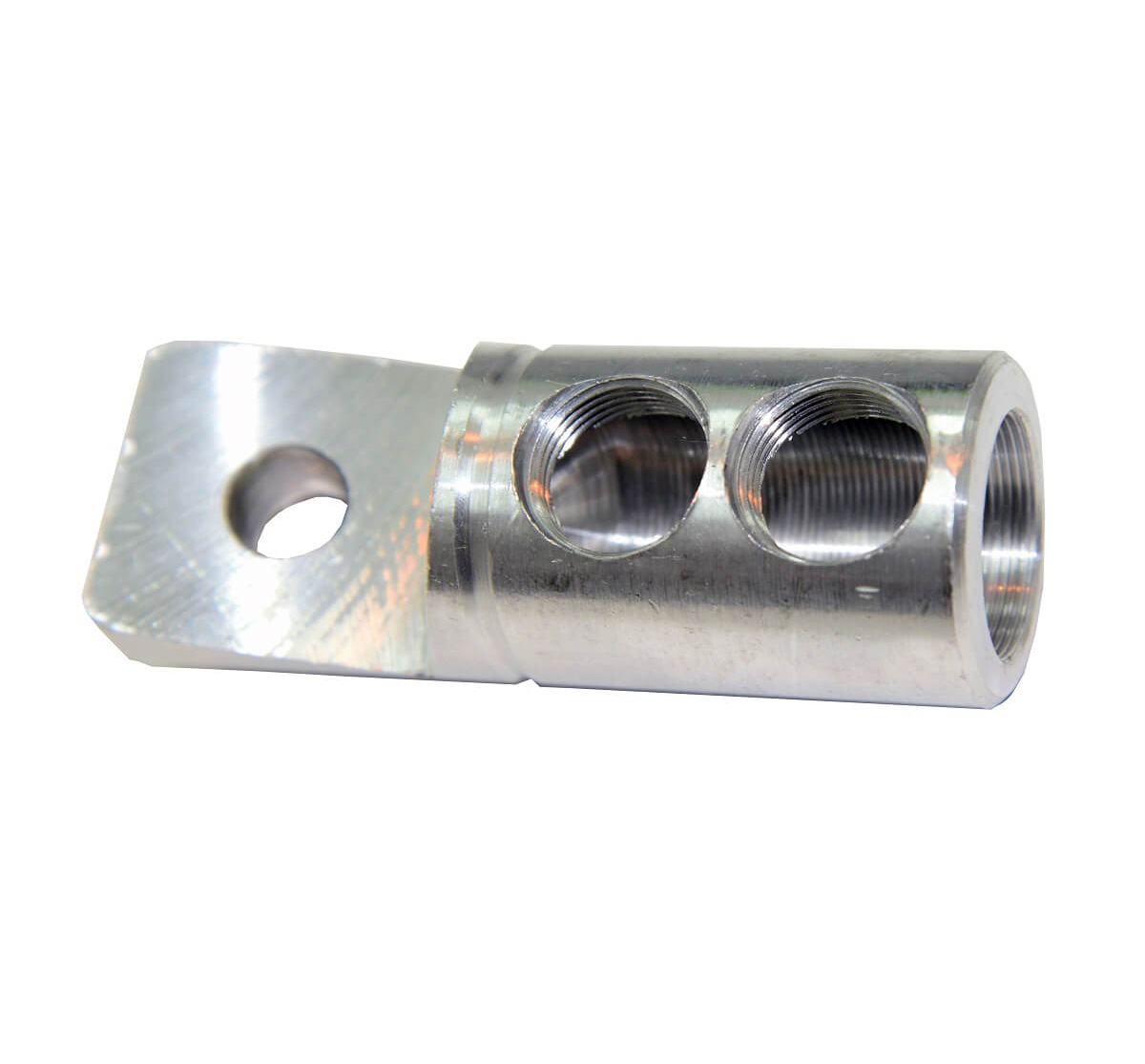

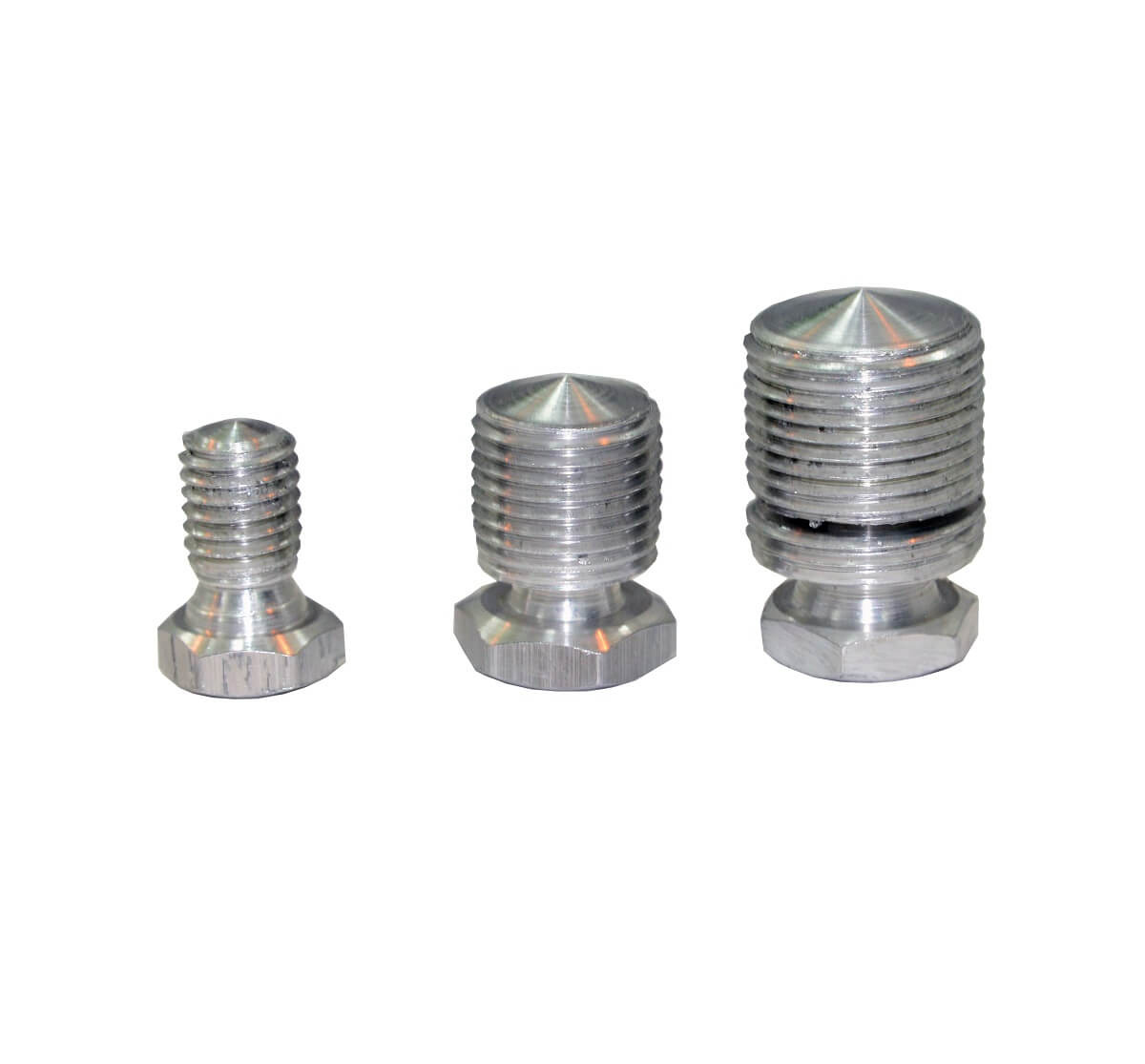

Наконечники болтовые предназначены для оконцевания токопроводящих жил сечением от 25 до 240 мм.кв. на напряжение до 35 кВ. Крепление наконечника на жиле осуществляется методом завинчивания болтов с шестигранной головкой, которая срывается при достижении заданного усилия, обеспечивая надежное соединение и установленный согласно ГОСТ 17441-84 уровень токопроводности. Изготавливаются из дюралюминиевых сплавов марки В95 и Д16Т1.

обозначение соединителя обозначение наконечника крепёжное отверстие, D мм сечение жилы, мм2
СБ - 0 НБ - 0 6 16; 25
СБ - 1 НБ - 1 9 35; 50
СБ - 2 НБ - 2 14 70; 95; 120
СБ - 3 НБ - 3 18 150; 185; 240
СБ - 4 НБ - 4 18 300; 400
СБ - 5 НБ - 5 18 500; 625
СБ - 6 НБ - 6 18 800
Размеры(мм)Обозначение наконечников

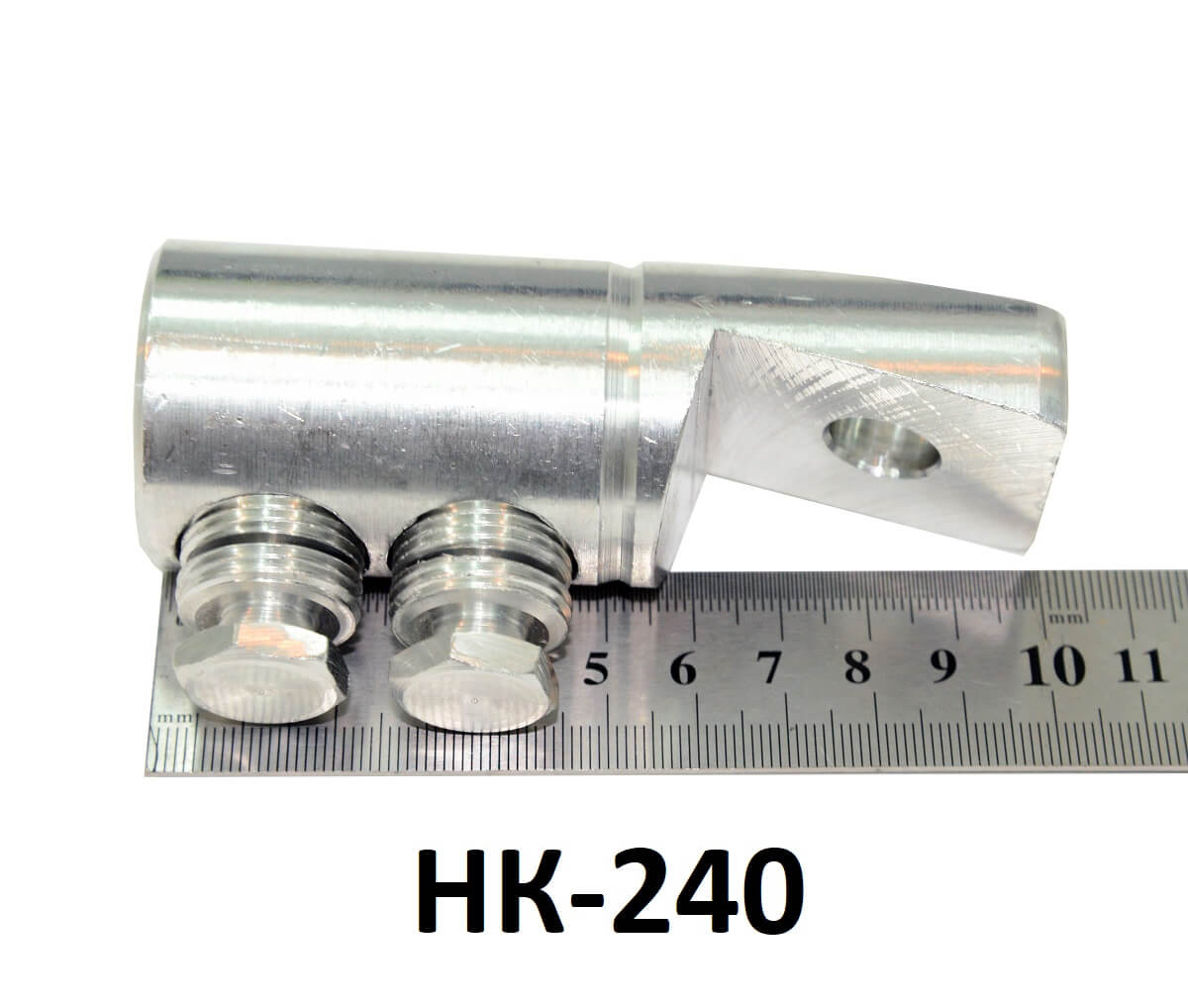

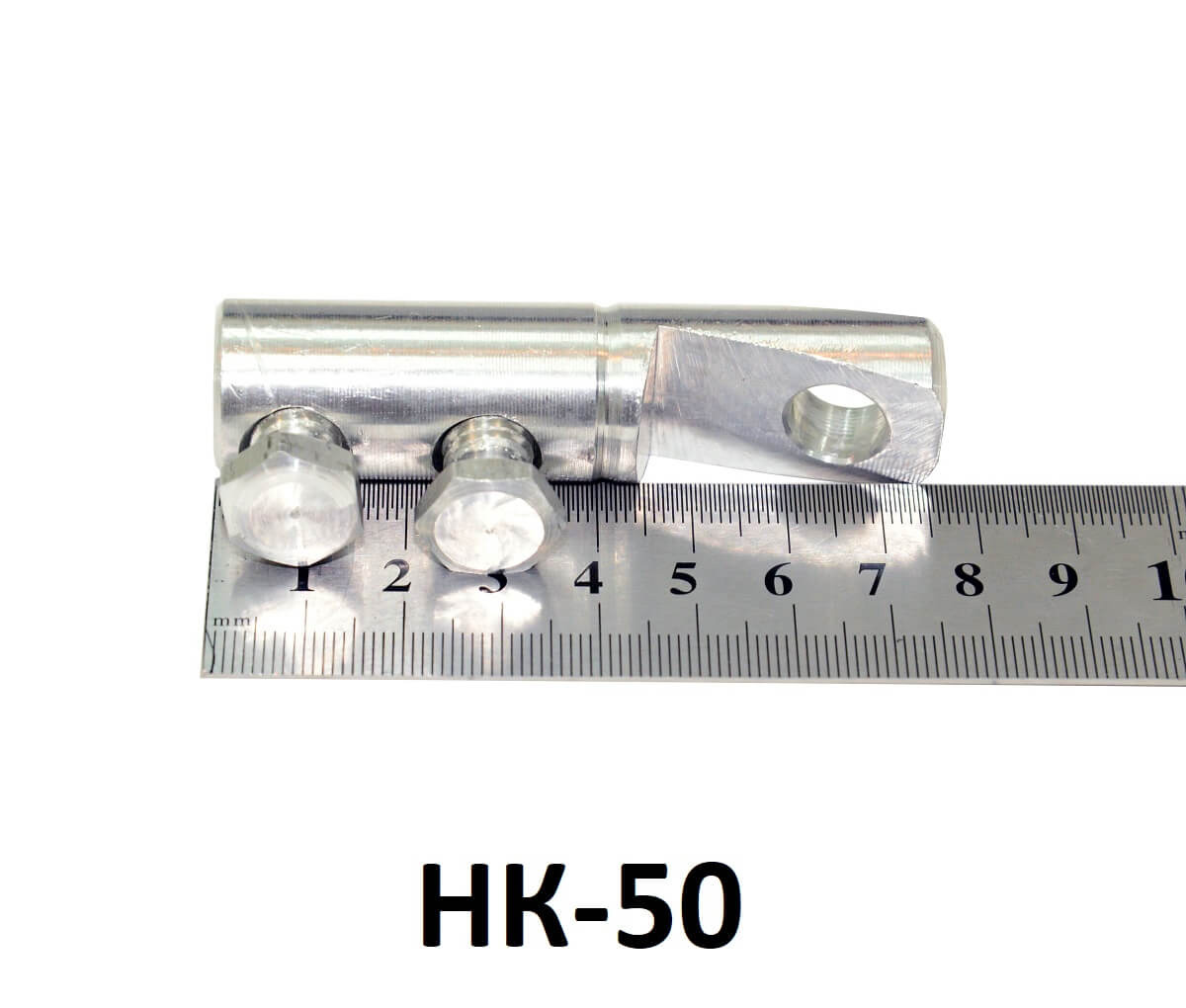

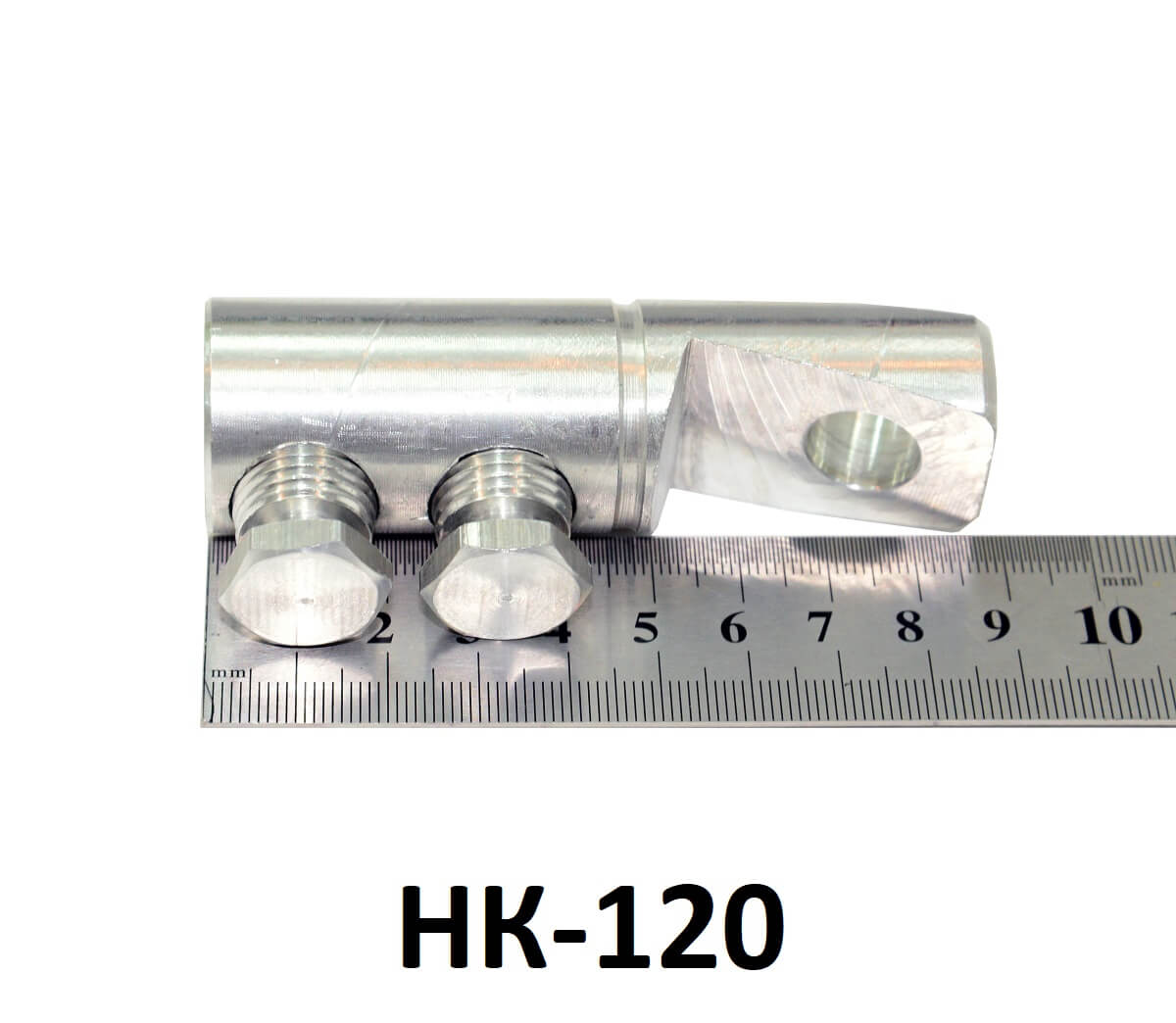

НК-50НК-120НК-240
L 77 79 102
D 19 26,5 37
d M12x1 M18x1 M26x1
d1 М10х1,5 M16x1.5 M20x1.5
d2 10,5 13 13
h 8,4 12 14,2
