Уплотнитель кабельных проходов термоусаживаемый УКПт/УКПтП Raychman®

Уплотнитель кабельных проходов термоусаживаемый УКПт/УКПтП Raychman®

Техническое описание PDF

Отправить запрос на Email: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Основные характеристики

Материал: Оболочка из композиции сшитых полиолефинов, мастика на основе бутилкаучука.
Альтернативное название: герметизатор кабельных проходов (ГКП)
Диапазон эксплуатационных температур: от -45°С до +120°С
Рекомендуемая температура усадки: от +120°С
Коэффициент усадки: не менее 2 : 1
Горючесть: Не подавляет горения
Базовый: цвет Черный

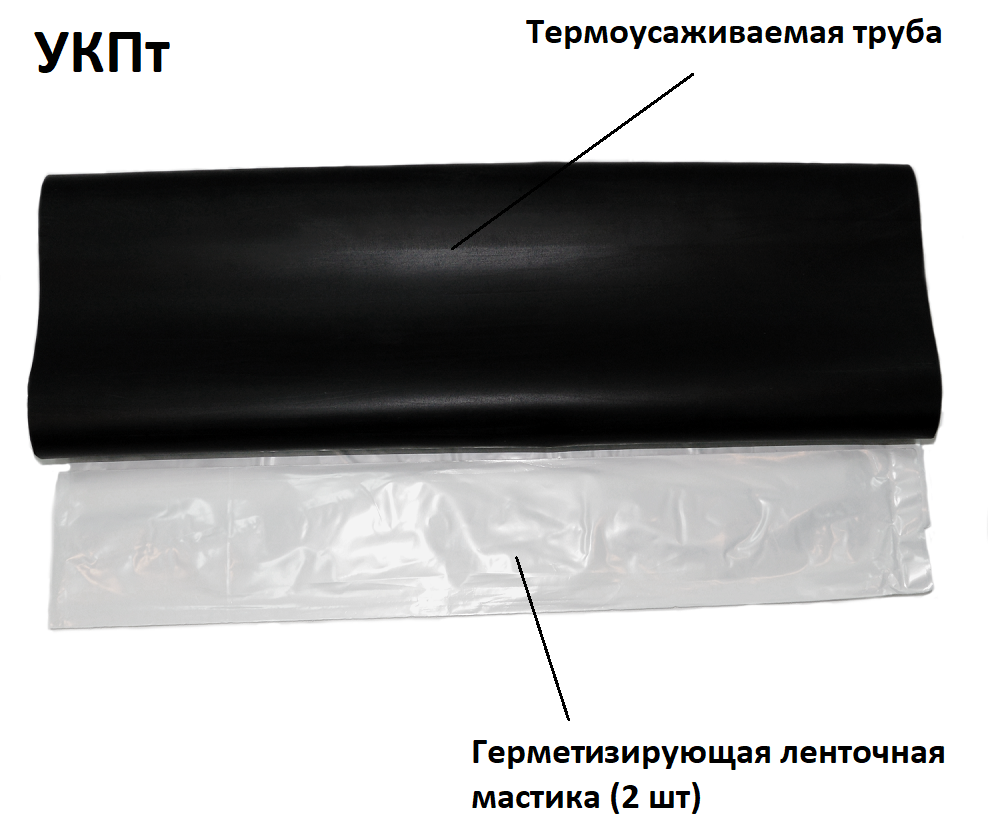

Комплект термоусаживаемых и герметизирующих материалов для уплотнения и герметизации кабельного ввода, состоящий из отрезка среднестенной термоусаживаемой трубки (оболочки), и герметезирующей мастики в форме призмы и / или ленты. Другое употребительное название изделия - ГКП (герметизатор кабельных проходов).

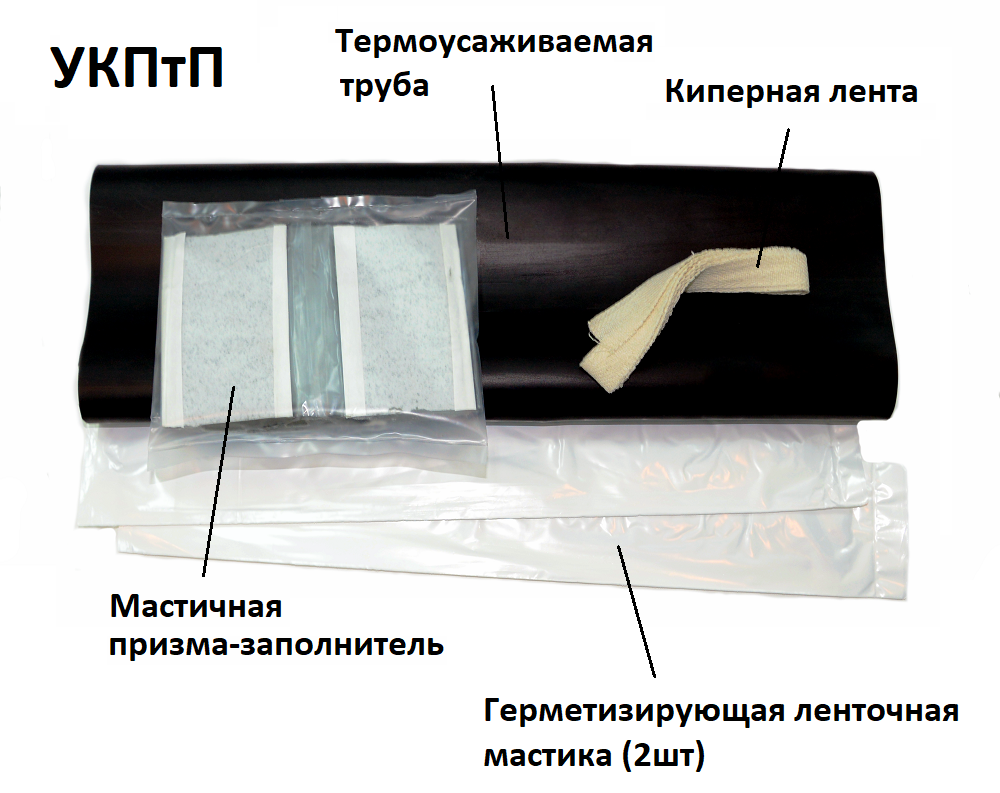

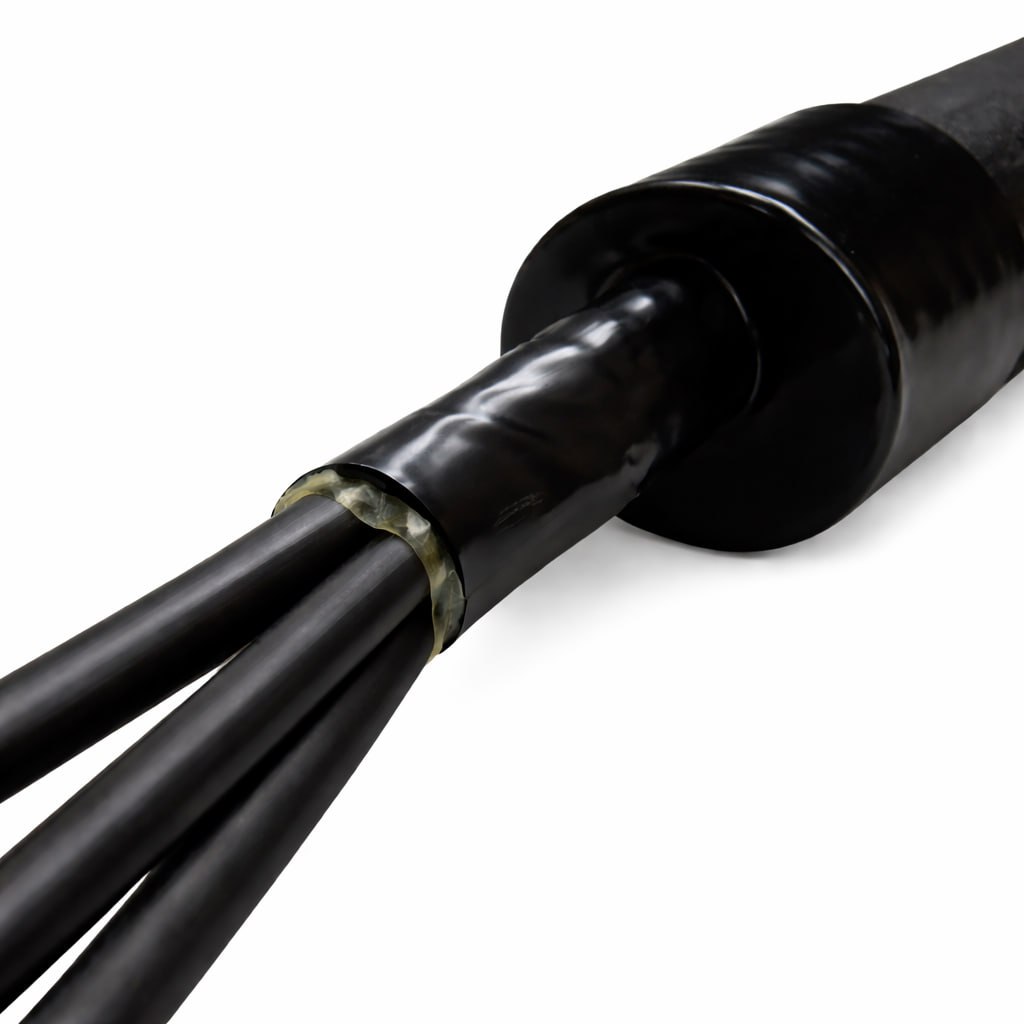

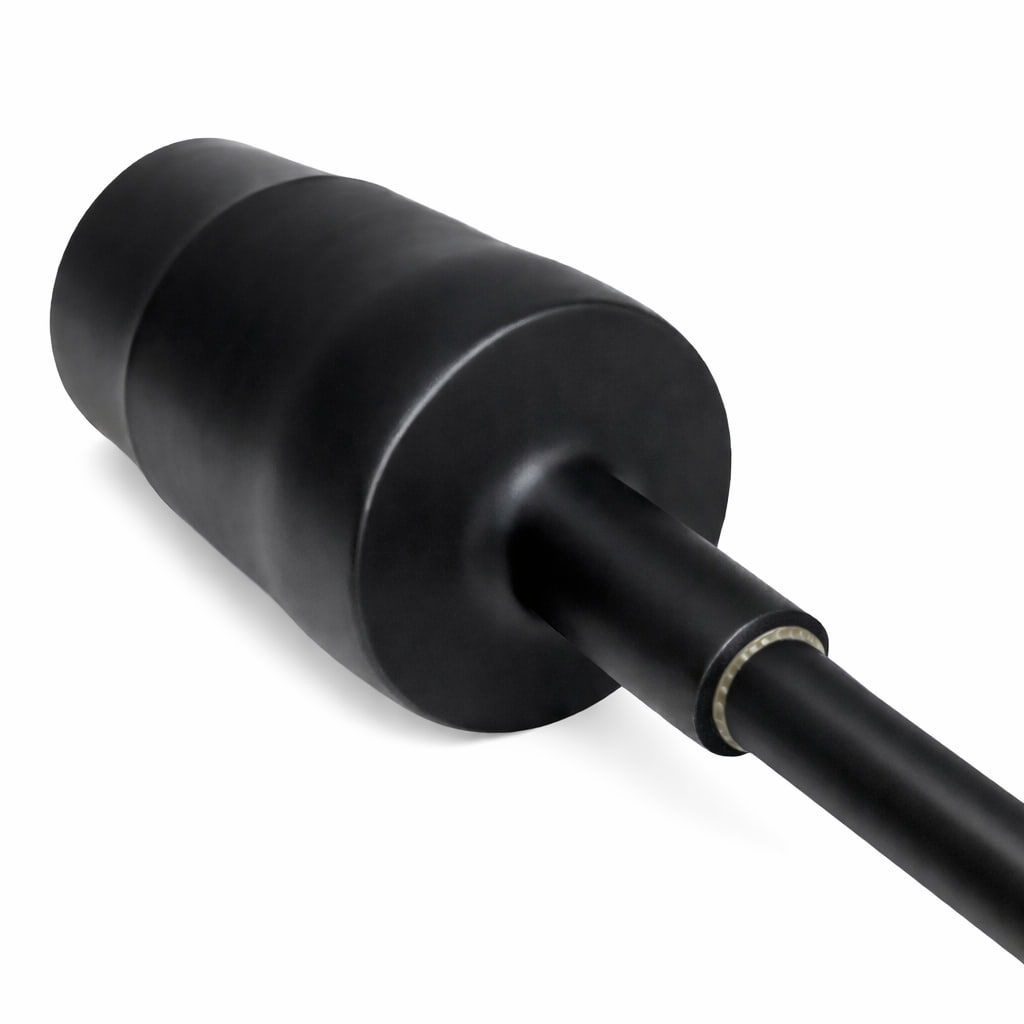

Назначение: Термоусаживаемый уплотнитель кабельных проходов применяется для герметизации кабельных вводов в здание, в том числе, расположенных ниже уровня земли, выполненных из асбоцементных, металлических и пластиковых труб. Обеспечивает надежную герметизацию кабельного ввода в помещение снаружи, препятствуя проникновению жидкостей и газов. Герметизирующая и заполняющая мастика герметизирует место входа кабеля в кабельный канал. Толстая стенка термоусаживаемой оболочки придаёт конструкции дополнительную механическую прочность. Существуют два вида изделий, различающихся комплектацией и предназначением: УКПт - для герметизации одного кабеля и УКПтП для герметизации нескольких (чаще - трёх) кабелей, проходящих через кабельный ввод.

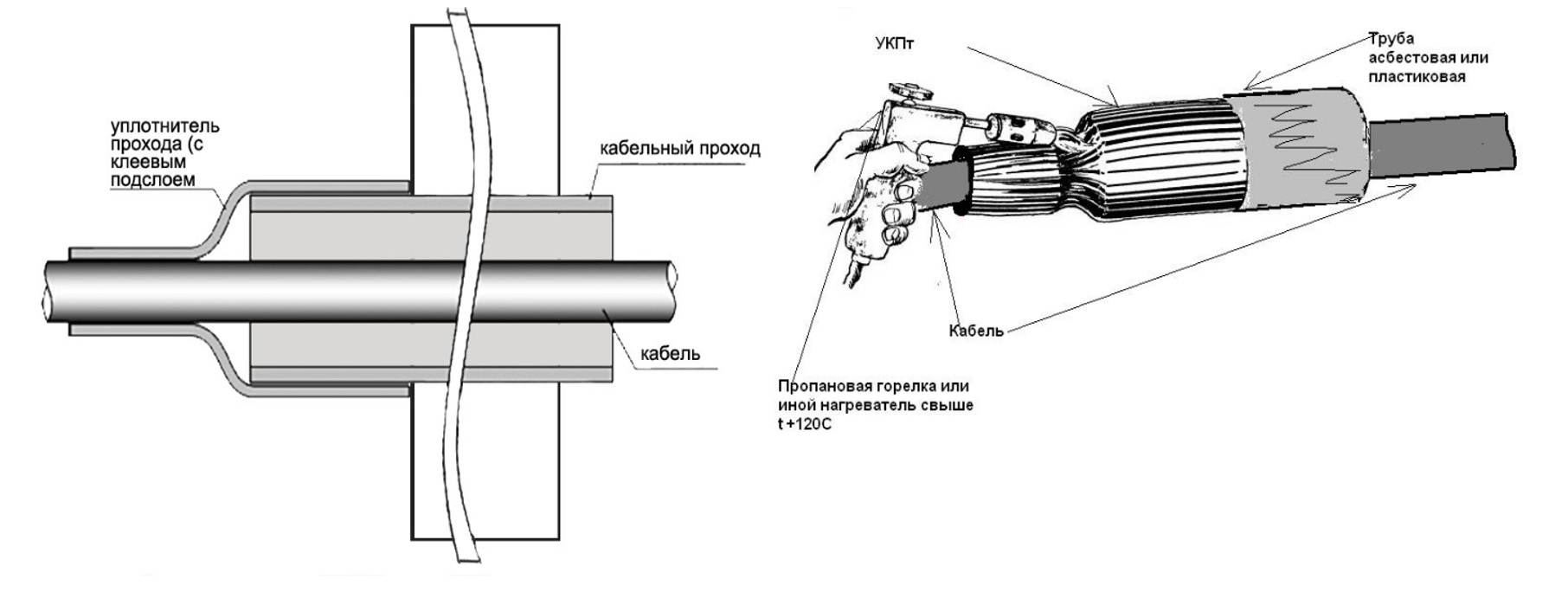

Рекомендации по применению: Перед применением необходимо очистить рабочие поверхности кабеля и кабельного прохода от пыли и жировых загрязнений(обезжирить) для наиболее качественной адгезии и создания большей герметичности. Нанести ленточную мастику Усадку производить равномерно разогревая поверхность уплотнителя и укрепив кабель в одном положении для более аккуратной усадки изделия. Рекомендуем начинать процесс нагрева с середины УКПт в сторону прохода, а затем прогреть зону вокруг кабеля. При усадке изделия не забывайте о возможном отводе тепла через материал кабельного ввода, поэтому прогрев кабельного прохода перед усадкой оболочки УКПТ является крайне желательным как для облегчения усадки оболочки УКПТ в целом, так и получения равномерной усадки изделия по всему периметру кабельного ввода. Для усадки УКПТ можно использовать промышленный тепловой фен, однако его мощности в некоторых ситуациях (например, при больших размерах кабельного ввода и применения УКПТ большого диаметра) может оказаться недостаточно. Рекомендуем для усадки использовать газовую горелку, настроенную на мягкое жёлтое пламя. Не перегревайте изделие — превышение рекомендуемой температуры усадки не приводит к ускорению процесса монтажа, но может способствовать повреждению изделия или оболочки кабеля. Соблюдайте меры пожарной безопасности при работе с открытым пламенем!

Упаковка: Комплекты УКПт/УКПтП Raychman поставляются в индивидуальной упаковке в полиэтиленовом пакете. Несколько изделий могут быть дополнительно упакованы в картонные коробки и / или в упаковочную плёнку / пакеты.

Условия хранения: в чистых крытых, сухих помещениях в упаковке поставщика или в картонных коробках, при относительной влажность воздуха до 70%, при температуре от -10°С до +50°С, избегая резких перепадов температур и воздействия прямых солнечных лучей. Расстояние до любых источников нагрева должно составлять не менее 1 метра (без превышения макс. температуры хранения). Условия хранения должны исключать воздействие агрессивных сред: кислот, щелочей, ГСМ, растворителей и т.д. При наличии в УКПт элементов с термоплавким клеевым слоем требуется их хранение в полиэтиленовых пакетах для избежания загрязнения клеевого слоя пылью и грязевыми включениями различного происхождения.

Срок хранения: Не менее 2-х лет с даты отгрузки поставщиком при соблюдении условий хранения.

Срок эксплуатации: Не менее 5-ти лет

Сертификация: Не подлежит обязательной сертификации на территории Таможенного Союза.

Базовые технические характеристики:

Материал

Оболочка из композиции сшитых полиолефинов, мастика на основе бутилкаучука.

Диапазон эксплуатационных температур

от -45°С до +120°С

Рекомендуемая температура усадки

от +120°С

Коэффициент усадки

не менее 2 : 1

Горючесть

Не подавляет горения

Базовый цвет

Черный

Продольная усадка:

≤ 15%



Дополнительные технические характеристики:

Параметр

Результат

Предел прочности на разрыв, МПа

не менее 10

Относительное удлинение до разрыва

≥ 350%

Электрическая прочность, кВ/мм

≥ 20

Объёмное удельное сопротивление Ом х см

≥1х1014



Таблица 1. Размерный ряд уплотнителей кабельных проходов УКПт / УКПтП Raychman®

Размерный ряд
для заказа

Длина т/усаж. оболочки

Внутреннийдиаметр
оболочки до усадки, мм

Внутренний диаметрпосле
полной усадки, мм

Длина
мастичнойленты, мм

Мастичная
призма-заполнитель, мм

Киперная
лента, мм









УКПт 75/22-300

300

≥ 75

≤ 22

500

-

-

УКПт 85/25-400

400

≥ 85

≤ 25

500

-

-

УКПт 95/25-300

300

≥ 95

≤ 25

500

-

-

УКПт 95/25-400

400

≥ 95

≤ 25

500

-

-

УКПт 105/30-300

300

≥ 105

≤ 30

500

-

-

УКПт 105/30-400

400

≥ 105

≤ 30

500

-

-

УКПт 115/34-300

300

≥ 115

≤ 34

500

-

-

УКПт 115/34-400

400

≥ 115

≤ 34

500

-

-

УКПт 140/42-300

300

≥ 140

≤ 42

500

-

-

УКПт 140/42-400

400

≥ 140

≤ 42

500

-

-

УКПт 175/40-300

300

≥ 175

≤ 40

500

-

-

УКПт 175/40-400

400

≥ 175

≤ 40

500

-

-

УКПт 175/55-300

300

≥ 175

≤ 55

500

-

-

УКПт 175/55-400

400

≥ 175

≤ 55

500

-

-

УКПт 235/40-300

300

≥ 235

≤ 40

500

-

-

УКПт 235/40-400

400

≥ 235

≤ 40

500

-

-

УКПтП 75/22-300

300

≥ 75

≤ 22

500

100

1000

УКПтП 85/25-400

400

≥ 85

≤ 25

500

100

1000

УКПтП 95/25-300

300

≥ 95

≤ 25

500

100

1000

УКПтП 95/25-400

400

≥ 95

≤ 25

500

100

1000

УКПтП 105/30-300

300

≥ 105

≤ 30

500

100

1000

УКПтП 105/30-400

400

≥ 105

≤ 30

500

100

1000

УКПтП 115/34-300

300

≥ 115

≤ 34

500

100

1000

УКПтП 115/34-400

400

≥ 115

≤ 34

500

100

1000

УКПтП 140/42-300

300

≥ 140

≤ 42

500

100

1000

УКПтП 140/42-400

400

≥ 140

≤ 42

500

100

1000

УКПтП 175/40-300

300

≥ 175

≤ 40

500

100

1000

УКПтП 175/40-400

400

≥ 175

≤ 40

500

100

1000

УКПтП 175/55-300

300

≥ 175

≤ 55

500

100

1000

УКПтП 175/55-400

400

≥ 175

≤ 55

500

100

1000

УКПтП 235/40-300

300

≥ 235

≤ 40

500

100

1000

УКПтП 235/40-400

400

≥ 235

≤ 40

500

100

1000



*стандартные термоусаживаемые оболочки УКПт/УКПтП не имеют внутреннего термоплавкого герметизирующего клеевого слоя, однако оболочки у отдельных комплектов могут поставляться с клеевым слоем. Это не ухудшает качества изделий, а наоборот улучшает их потребительские свойства.
