Гильза соединительная термоусаживаемая под пайку ГСТП-63, ГСТП-200 (ПОД ЗАКАЗ)
Техническое описание PDFОтправить запрос на Email: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Основные характеристики
- Изменение рабочей температуры:
- ГСТП -63 -55°C до 150°C
- ГСТП -200 -65°C до 200°C
Используются для соединений типа "экран-земля"
Используются для соединений типа "экран-земля"
• Особенности:
• Прозрачная изоляционная втулка обеспечивает герметизацию, возможность контроля, снятие напряжения и изоляцию.
• Предварительно сваренный припой обеспечивает управляемый процесс пайки.
• Низкая стоимость монтажа.
• Дополнительные предустановленные провода заземления обеспечивают удобство монтажа.
Особенность | Требование | Стандарт | |
ГСПТ -63 | ГСПТ -200 | ||
Напряжение падения | менее 1.0 мВ (до теста), менее 1.5 мВ (после теста) | менее 1.0 мВ (до теста), менее 1.5 мВ (после теста) | SAE AS835 19 |
Прочность на разрыв | 49.9 кгс минимум или превышает предел прочности при растяжении самого слабого спаянного элемента |
6,8 кгс минимум или превышает предел прочности при растяжении самого слабого спаянного элемента |
SAE AS835 20 |
Выдерживает напряжение | Отсутствие повреждений, образования дуги или пробоя при токе утечки менее 2,5 мА, 1 мин при напряжении 2,0 кВ | Отсутствие повреждений, образования дуги или пробоя при токе утечки менее 2,5 мА, 1 мин при напряжении 2,0 кВ | MIL-STD-202 |
Диэлектрик, выдерживает напряжение (кабель) | Отсутствие образования дуги или пробоя в течение 1 минуты при напряжении 2,0 кВ. | ----- | MIL-STD-203 |
Сопротивление изоляции | 5000 МОм минимум | 5000 МΩ минимум | MIL-STD-204 |
Температурный скачок (от-65°C до максимальной рабочей температуры, циклов) | Отвечают всем требованиям к электрической и механической прочности. | Отвечают всем требованиям к электрической и механической прочности. | MIL-STD-205 |
Термическая выдержка (96 ч при максимальной рабочей температуре | Соответствует требованиям к падению напряжения, прочности на растяжение и диэлектрику, выдерживающему предельное напряжение | Отвечают всем требованиям к электрической и механической прочности. | ---- |
Воспламеняемость | Самозатухает в течение 5 секунд. | Самозатухает в течение 5 секунд. | SAE AS835 19 |

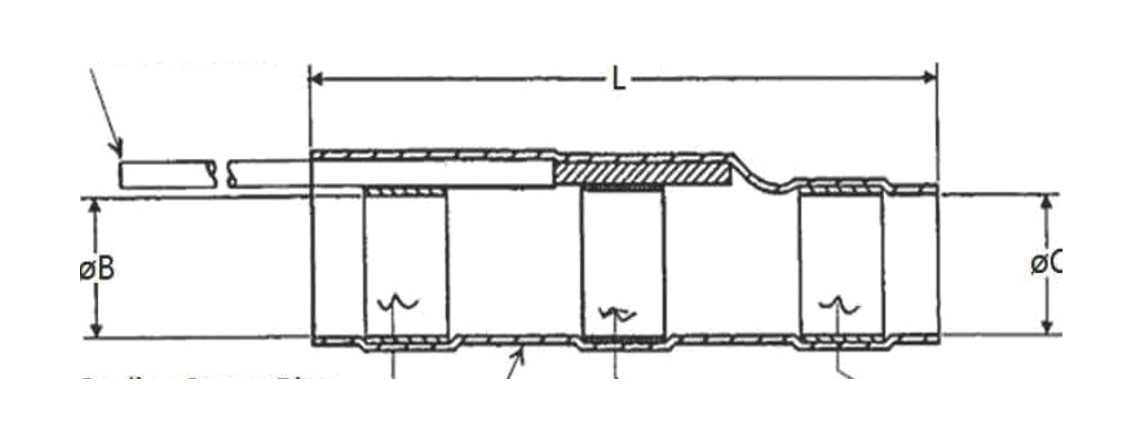

Серия Продукта | Размеры изделия (мм) | Применимые размеры кабеля (мм) | |||
L ± 2 | Ø B (min.) | Ø C (min.) | (max.) | (min.) | |
ГСТП -63-1-XX-XX-XX ГСТП -200-1-XX-XX-XX | 16,5 | 1,9 | 2,7 | 2,7 | 0.9 |
ГСТП -63-2-XX-XX-XX ГСТП -200-2-XX-XX-XX | 16,5 | 2,7 | 3,7 | 3,7 | 1,4 |
ГСТП -63-3-XX-XX-XX ГСТП -200-3-XX-XX-XX | 16,5 | 4,3 | 5 | 5 | 2,1 |
ГСТП -63-4-XX-XX-XX ГСТП -200-4-XX-XX-XX | 19 | 6 | 6,5 | 6,5 | 3,3 |
ГСТП -63-5-XX-XX-XX ГСТП -200-5-XX-XX-XX | 19 | 7 | 7,6 | 7,6 | 4,3 |
