Оплетка из мета-арамидных нитей самозаворачивающаяся ОМА-PEEK-С (ПОД ЗАКАЗ)
Техническое описание PDFОтправить запрос на Email: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Основные характеристики
- Легкая и самозатягивающаяся конструкция
- Огнестойкость и самозатухание
- Отличная стойкость к порезам и истиранию
- Простота установки и обслуживания
- Постоянная рабочая температура: от -55°C до 260°C
Изготовленная из моноволокна PEEK и мета-арамидных нитей.
Оплетка ОМА-PEEC-С – это оболочка для жгутов проводов и кабелей, изготовленная из моноволокна PEEK и мета-арамидных нитей. Конструкция с перекрывающимися краями эффективно повышает устойчивость изделия к порезам и истиранию. Самонаворачивающаяся конструкция обеспечивает эффективную и быструю установку и демонтаж, значительно облегчая сборку, замену, проверку и техническое обслуживание жгутов проводов.
Особенность | Требования | Метод испытания |
Прочность на растяжение | 0.02Н/ мин | EN 605 9-404 |
Воспламеняемость | После прогорания длина (в среднем) не должна превышать 203 мм. После прогорания время горения (в среднем) не должно превышать 15 секунд. После прогорания время стекания капель (в среднем) не должно превышать 5 секунд | EN 3844-1B |
Динамический сквозной разрез | Нагрузка должна превышать 30 Н. | EN 6059-405 |
Царапающее истирание | Количество соскобов должно превышать 100, нагрузка - 10 Н. | EN 6059-403 |
Изгиб (нагрузка 10 Н, 1000 циклов) | Не деформируется, не вздувается, не трескается и не разрывается. | EN 6059-402 |
Воздействие высокой температуры (168 ч при 260°C): Прочность на растяжение: |
0.01 N мин. | EN 6059-302 EN 6059-404 |
Вибрация | Нет износа или дефектов. | EN 6059-406 |
Защита от перенапряжения (1 минута при напряжении 1,5 кВ переменного тока) | Нет поломок или повреждений. | EN 6059-501 |
Устойчивость к электрическим I-образным дугам | In = 15 А. при напряжении 115 В переменного тока. Критерии соответствия: Кабели от жгута проводов должны быть защищены. Должны оставаться работоспособными с сохранением электрической целостности и диэлектрическим сопротивлением. | EN 6059-502 |
Воздействие солнечного света (40 часов) Затем проводится испытание на прочность жгутов на растяжение |
Сохраняет 45% своего первоначального цвета. | EN 6059-301 EN 6059-404 |
*Диапазон I.D. относится к диапазону размеров втулки, который может использоваться для покрытия проводов, колпачков или жгутов проводов
Размер | Рекомендуемый диапазон применения (мм) | Угол перекрытия | Толщина стенки (mm) | Вес (г/м) | Стандартная длина (м/катушка) |
05 | 1-5 | 65-130 | 0.78t0.10 | 15-20 | 150 |
08 | 5-8 | 65-130 | 0.78t0.10 | 20-27 | 100 |
13 | 8-13 | 65-130 | 0.78t0.10 | 29-39 | 50 |
19 | 13-19 | 70-110 | 0.78t0.10 | 45-60 | 25 |
25 | 19-25 | 70-110 | 0.78t0.10 | 55-73 | 25 |
32 | 25-32 | 70-110 | 0.78t0.10 | 70-93 | 25 |
40 | 32-40 | 70-110 | 0.78±0.10 | 87-116 | 25 |
50 | 40-50 | 70-110 | 0.78t0.10 | 107-146 | 25 |
60 | 50-60 | 70-110 | 0.78t0.10 | 128-175 | 25 |
70 | 60-70 | 70-110 | 0.78t0.10 | 151-204 | 25 |

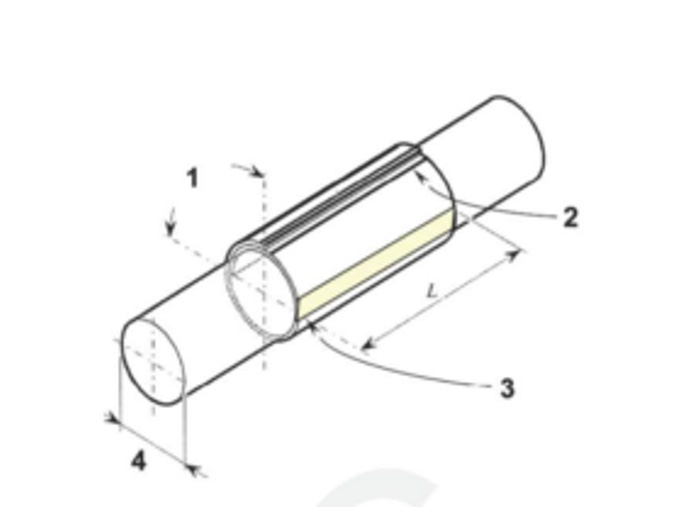

1. Угол перекрытия
2. Индикатор цвета слоновой кости, указывающий максимальный рабочий диаметр (ширина 1 мм)
3. Обозначение линии индикатора цвета слоновой кости (ширина 9 мм), расположенной посередине втулки
4. Диаметр оправки = максимальный диаметр пучка
