ГСПТ-44  Гильза соединительная термоусаживаемая под пайку для коаксиальных кабелей (ПОД ЗАКАЗ)

ГСПТ-44 Гильза соединительная термоусаживаемая под пайку для коаксиальных кабелей (ПОД ЗАКАЗ)

Техническое описание PDF

Отправить запрос на Email: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Основные характеристики
  • Рабочая температураот - 55 С0 до +150 С0
  • Удобный, быстрый, недорогой монтаж
  • Способ нанесения припоя обеспечивает контролируемый процесс пайки

Гильза ГПСТ-44  разработана специально для герметизации, защиты и заземления коаксиальных кабелей.

Гильза представляет из себя конструкцию из двух фторполимерных термоусаживаемых трубок, двух колец припоя, большого диаметра с проводом заземления и кольцом припоя меньшего диаметра с центральным проводником, двух колец термоплавкого клея.

Характеристика

Показатель значения

Метод испытания

Падение напряжения (Конец изоляции)

Менее 1,0 мВ (перед тестом)
Менее 1,5 мВ (после теста)

SAE AS83519

Падение напряжения (Соединение проводников)

Менее 1,0 мВ (перед тестом)
Менее 1,5 мВ (после теста)

SAE AS83519

Усилие на растяжение

489Н min, или превышение прочности самого слабого спаянного элемента

SAE AS83519

Диэлектрик выдерживающий напряжение

Изоляционная трубка: никаких повреждений, или разрушений. Ток утечки должен быть менее 2,5 мА, 1 мин при 2кВ

MIL-STD-202

Температурный шок (-650С   ̴ 1500С, 5 циклов)

соответствует требованиям к падению напряжения и прочности при растяжении

MIL-STD-202

Тепловое старение (96 часов при 1500С)

Сохраняет все электрические и прочностные характеристики

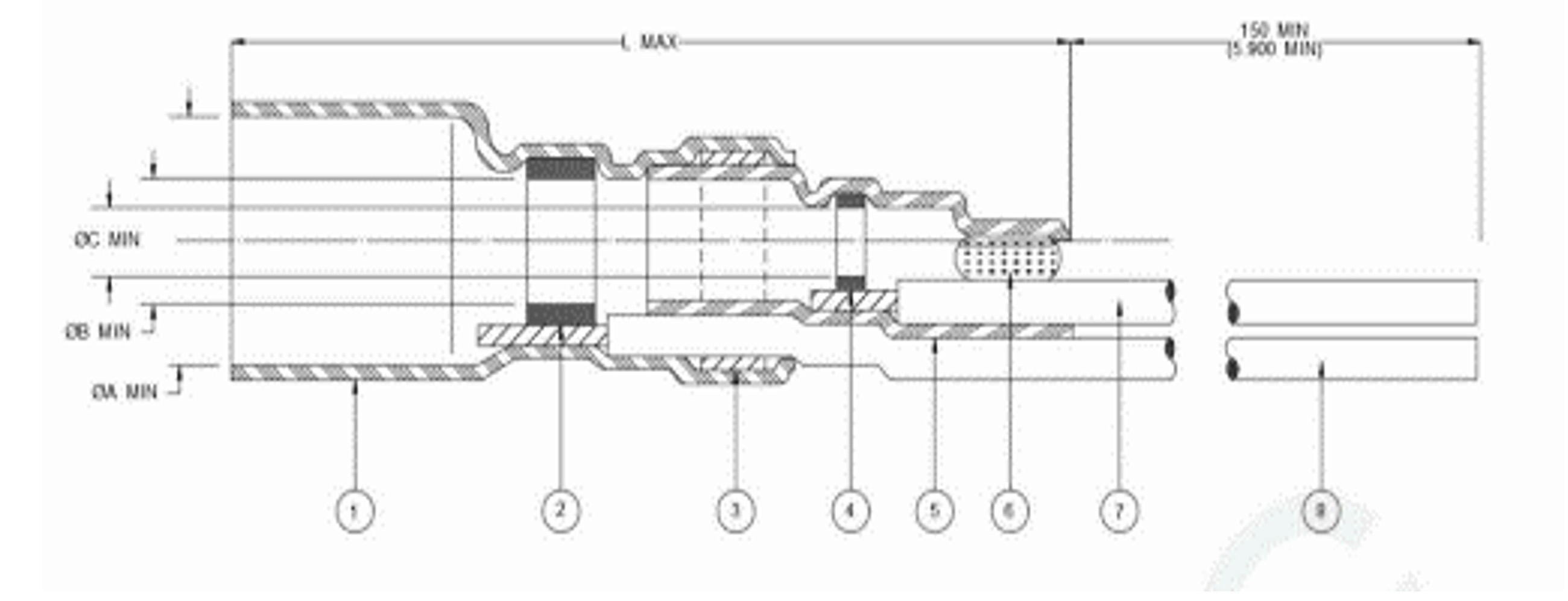

ГСПТ-44 Гильза соединительная

1,5. Термоусаживаемые фторполимерные трубки.
2,4. Кольца припоя.
3,6. Термоплавкий клей
7. Вывод центрального проводника
8. Вывод  провода заземления


ОСОБЕННОСТИ
- Термоусаживаемый корпус служит надежной защитой гильзы от воздействия внешней среды и механических повреждений, обеспечивает ровный рельеф и изоляцию соединения
- Способ нанесения припоя обеспечивает контролируемый процесс пайки
- Удобный, быстрый, недорогой монтаж
- Диапазон рабочих температур:  от -550С до +1500С



Обозначение гильзы

Размеры (мм)

Калибр провода по стандарту AWG

L (max)

ØA (min)

ØB (min)

ØC (min)

ГПСТ-44-20-N

28

3,4

2,3

0,8

20

ГПСТ-44-22-N

28

3,4

2,3

0,8

22

ГПСТ -44-24-N

29

3,4

2,3

0,8

24

ГПСТ -44-26-N

28

3,4

2,3

0,8

26
