ОПЭТ-СПР Raychman® - кабельная оплётка из pet сетчатого плетения расширяющаяся

ОПЭТ-СПР Raychman® - кабельная оплётка из pet сетчатого плетения расширяющаяся

Техническое описание PDF

Отправить запрос на Email: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Основные характеристики
  • Материалмонофиламентная нить из полиэтилентерефталата (ПЭТ, полиэстер)
  • Диапазон эксплуатационных температур от -50°С до +150°С
  • Температура плавления оплётки > 200°С
  • Горючестьне поддерживает горения. Класс горючести, не хуже, чем UL94-V2
  • Базовый цвет черный (другие цвета доступны под заказ)
  • Размерный ряд внутренний диаметр от 1,0 до 60 мм в свободном состоянии.
  • Коэффициент расширения оплётки> 2:1
  • Рекомендуемый метод резки горячий рез.
ОПЭТ-СПР Raychman® - кабельная оплётка из pet сетчатого плетения расширяющаяся ОПЭТ-СПР Raychman® - кабельная оплётка из pet сетчатого плетения расширяющаяся ОПЭТ-СПР Raychman® - кабельная оплётка из pet сетчатого плетения расширяющаяся ОПЭТ-СПР Raychman® - кабельная оплётка из pet сетчатого плетения расширяющаяся

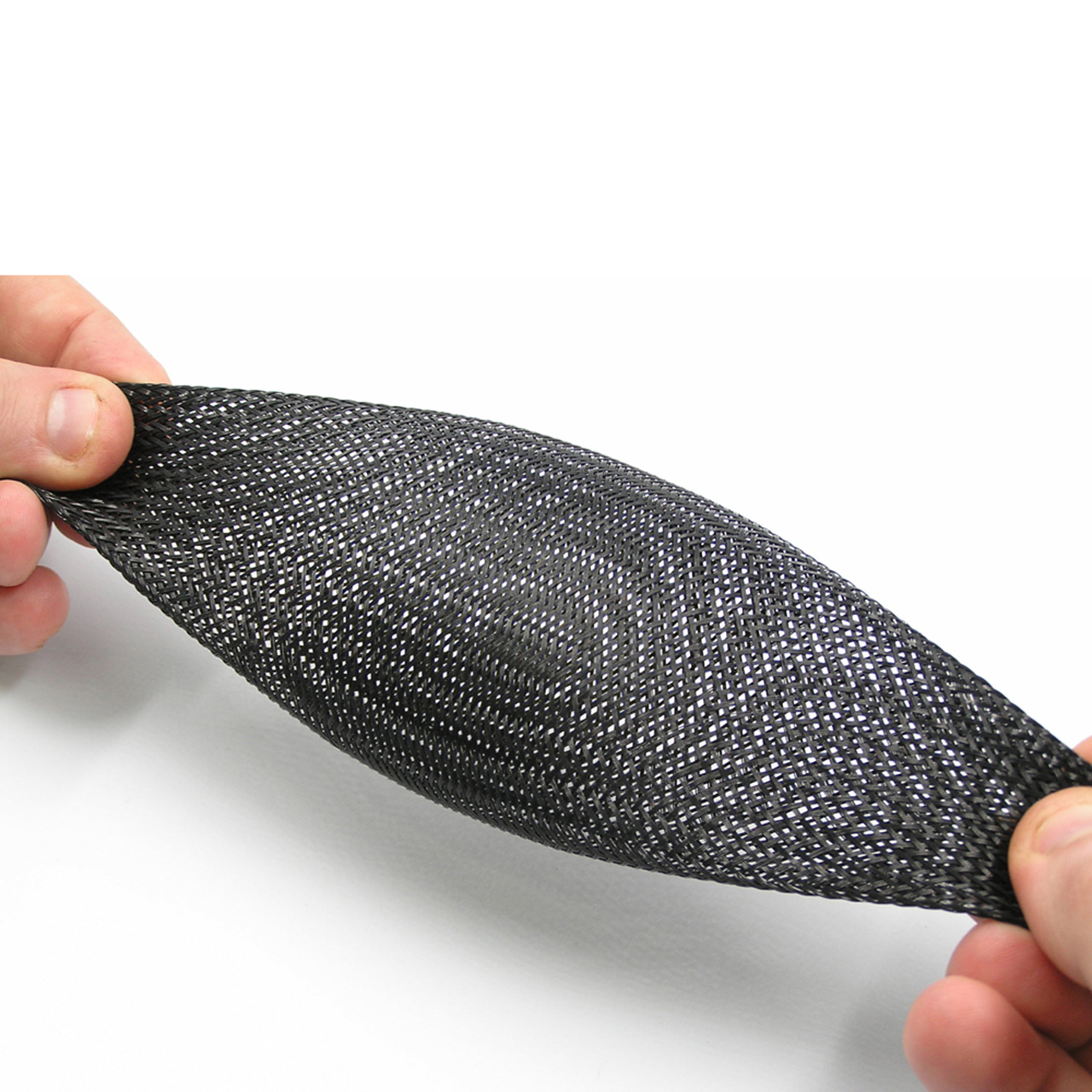

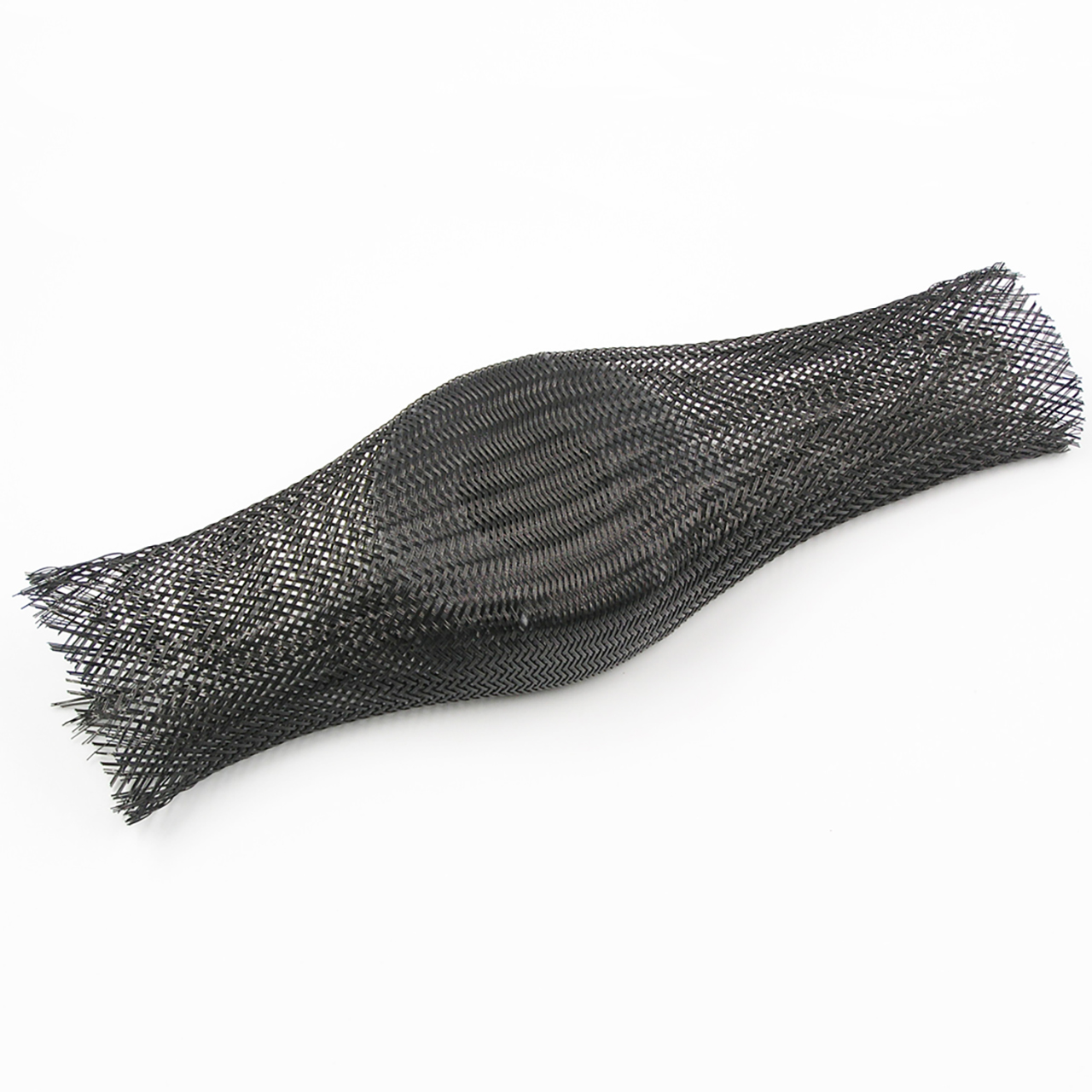

Кабельная оплётка в виде сетчатого рукава, изготовленная из полиэфирного моноволокна (полиэтилентерефталат, ПЭТ), обладающая способностью расширяться (увеличиваться в диаметре) при её продольном сжатии и самостоятельно возвращаться в начальное состояние под действием сил упругости волокон, сплетённых в виде сетки особым образом.

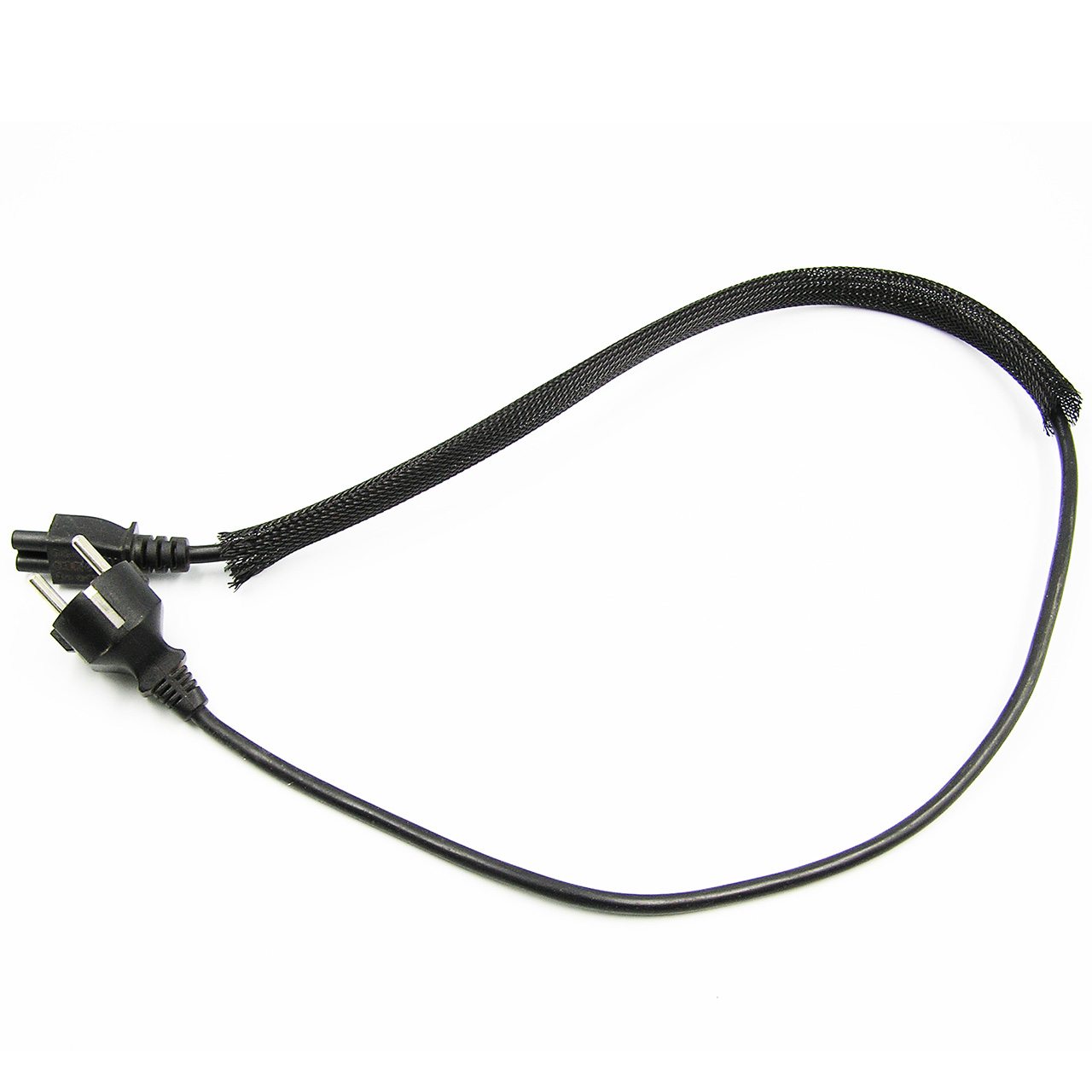

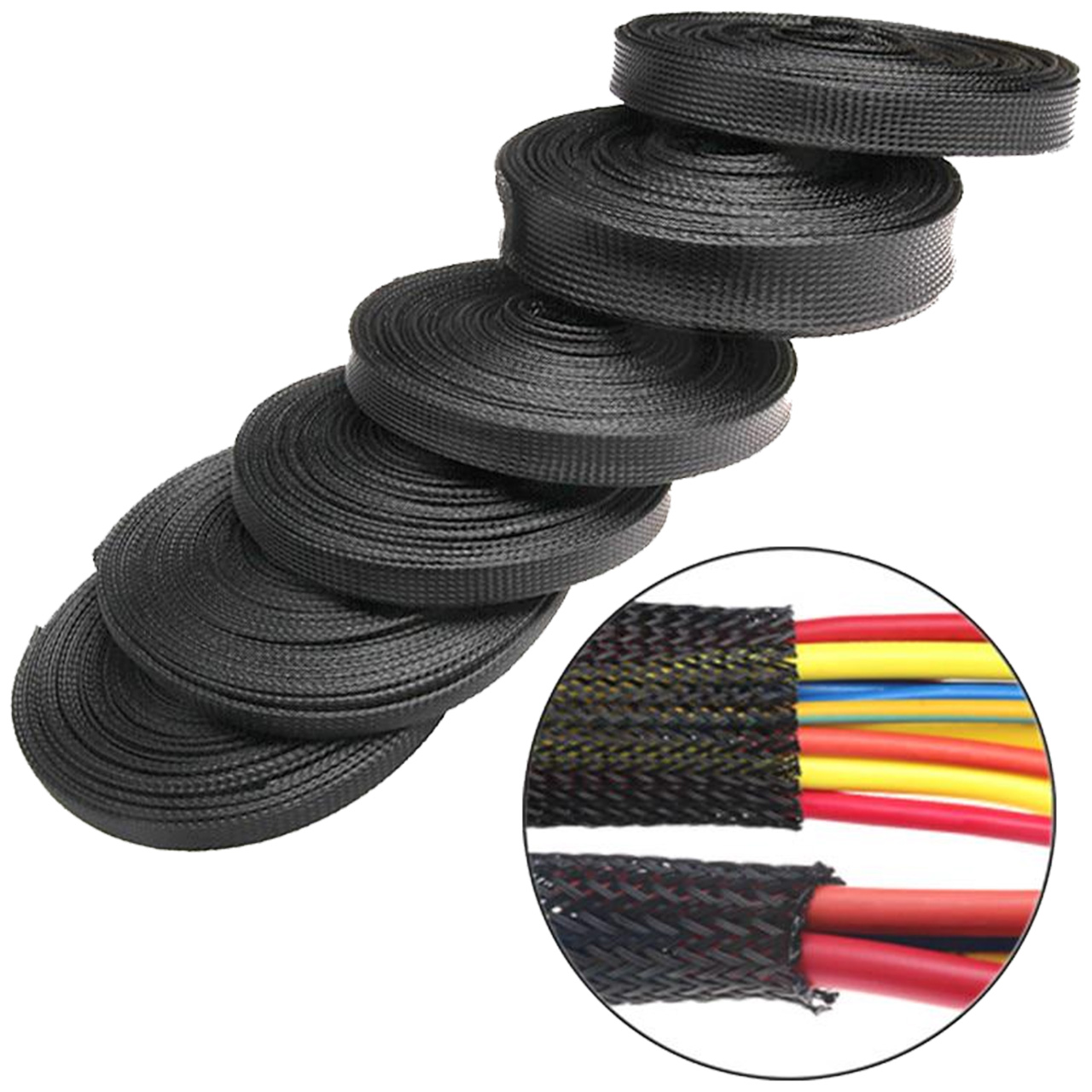

Назначение: Расширяющаяся кабельная оплётка ОПЭТ-СПР Raychman® предназначена для механической защиты проводов, кабелей, шлангов различного назначения от истирания, механических повреждений и порезов, а также для их менеджмента (укладки и распределения), формирования кабельных жгутов и для эстетических целей. Оплётка представляет из себя сетчатый чулок - пружину из полиэстера, способный расширяться до двух и более раз при его сжатии в продольном направлении и самостоятельно возвращаться в первоначальное состояние под действием сил упругости своих волокон при снятии усилия, стягивая объекты, находящиеся внутри оплётки. Расширяющаяся конструкция кабельной оплётки обеспечивает удобство при формировании кабельных жгутов и пучков, а также при их дальнейшем обслуживании. Оплётка удобна в случаях, когда элементы жгутов содержат, например, электрические разъёмы, имеющие большие перепады диаметров. Оплётка является многоразовой, предусматривает возможность демонтажа и перемонтажа кабельных жгутов или их сегментов при необходимости. Изделие обладает хорошей огнестойкостью, стойкостью к истиранию, мягкостью, стойкостью к воздействию окружающей среды, умеренной стойкостью к агрессивным химическим веществам, в том числе к минеральным маслам, что позволяет применять оплётку для защиты и менеджмента проводов, кабелей, шлангов при промышленном производстве электротехнического оборудования и различных видов подвижного транспорта: лифтовые и эскалаторные системы, железнодорожный подвижной состав, автомобилестроение, авиация, строительная техника. Оплётка может применяться для организации рационального размещения компьютерных, аудио, видео кабелей.

Рекомендации: Сетчатая структура оплётки ОПЭТ-СПР Raychman® не обеспечивает герметичности и не защищает провода от проникновения жидкостей и воздействия агрессивных сред, но обеспечивает хороший воздухообмен, препятствуя перегреву проводов внутри жгута. Сетчатая структура оплётки существенно уменьшает вес защитной оболочки. Кабельная оплётка ОПЭТ-СПР Raychman® из-за особенности плетения имеет наибольшую склонность к частичному расплетанию волокон по краям при отрезе. Для избежания данного нежелательного явления настоятельно рекомендуется не отрезать очень короткие отрезки оплётки и производить рез "горячим" способом, чтобы сплавленные между собой нити монофиламента формировали плотные торцы оплётки, препятствуя её дальнейшему расплетанию. При использовании кабельной оплётки в целях, не подразумевающих необходимости её последующего демонтажа, также рекомендуется фиксировать концы такой оплётки на кабелях, кабельных жгутах и проводах с помощью термоусаживаемых трубок, термоусаживаемых оплёток или пластиковых кабельных стяжек. При выборе нужного размера оплётки для формирования жгута нужно принимать во внимание, что приемлемая фиксация проводов в жгуте достигается, если разница между диаметром жгута и диаметром оплётки в свободном состоянии составляет не менее чем 10-15%. Оплётка не может быть смонтирована на замкнутый или смонтированный (неразборный) контур проводников / проводов / кабелей.

Размерный ряд оплёток

Ширина оплётки
в плоском виде

Примерный внутренний
диаметр оплётки в
свободном состоянии, мм

Примерный диапазон
растяжения оплётки:
внутренний диаметр
минимум / максимум, мм

Количество в
рулоне, м

ОПЭТ-СПР 3

3,0 мм

> 0,95

2 - 7

500

ОПЭТ-СПР 4

4,0 мм

> 1,5

2,5 - 10

500

ОПЭТ-СПР 6

6,0 мм

> 2,8

4-13

500

ОПЭТ-СПР 8

8,0 мм

> 4,0

5-16

500

ОПЭТ-СПР 10

10,0 мм

> 5,3

7-19

500

ОПЭТ-СПР 12

12,0 мм

> 6,5

8-22

500

ОПЭТ-СПР 15

15,0 мм

> 8,5

10- 26

500

ОПЭТ-СПР 18

18,0 мм

> 10,0

12 - 29

250

ОПЭТ-СПР 20

20,0 мм

> 11,5

14 - 33

200

ОПЭТ-СПР 25

25,0 мм

> 14,5

16 - 40

200

ОПЭТ-СПР 30

30,0 мм

> 18,0

19 - 50

200

ОПЭТ-СПР 35

35,0 мм

> 21,0

22 - 55

100

ОПЭТ-СПР 40

40,0 мм

> 25,0

26 - 60

100

ОПЭТ-СПР 45

45,0 мм

> 27,5

29 - 65

50 / 100

ОПЭТ-СПР 50

50,0 мм

> 30,5

32 - 70

50

ОПЭТ-СПР 60

60,0 мм

> 37,0

38 - 75

50

ОПЭТ-СПР 70

70,0 мм

> 43,5

44 - 85

50
