В данном материале будет дана расшифровка марки силовых кабелей марки ВБбШв и модификаций. Приведена таблица с техническими характеристиками проводника и описаны области применения.

  1. Применение
  2. Конструкция кабеля
  3. Технические характеристики

Маркировка кабеля ВБбШв

Аббревиатура марки кабеля расшифровывается (согласно ГОСТ 31996-2012):

В - Изоляция жил из поливинилхлоридного пластиката.

Б - Броня из двух стальных лент.

б - Без подушки, являющаяся внутренней частью защитного покрова, которая накладывается под броню для предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони.

Шв - Защитный покров в виде выпрессованного шланга из поливинилхлоридного пластиката.

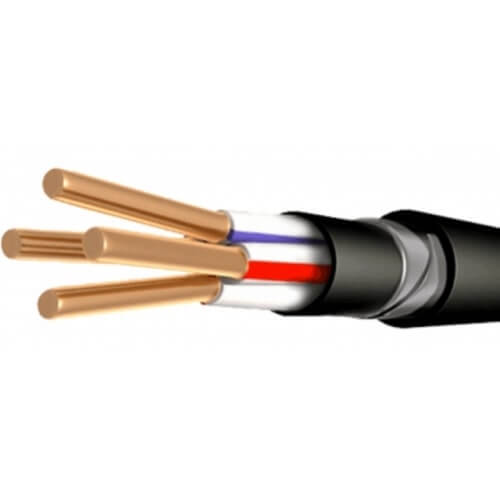

кабель ВБбШв

Кабель ВБбШв

Наличие заглавной буквы А вначале аббревиатуры указывает на жилы изготовленные из алюминия — АВБбШв

Для эксплуатации проводника в условиях повышенных требований к пожарной безопасности, существуют модификации кабеля:

  • нг (fr) — не поддерживающий горение
  • нг-Ls (frls) — не поддерживающий горение, с низким дымо- и газовыделением

Кабели применяются для прокладки:

  • в земле (траншеях) с любой коррозионной активностью, с наличием или отсутствием блуждающих токов, в средах с отсутствием потенциального значительного растягивающего усилия ;
  • в воздухе при наличии потенциальных механических воздействий или повреждений при эксплуатации;
  • в помещениях, туннелях, каналах, шахтах, коллекторах, частично затапливаемых сооружениях, в том числе в средах с высокой коррозийной активностью;
  • в пожароопасных помещениях;
  • для прокладки во взрывоопасных зонах класса B-I, B-Iа, B-Iб, B-Iг, В-II, В-IIа.
  • наклонных и горизонтальных трасс.

Рекомендуем для соединения и оконцевания кабелей ВБбШб термоусаживаемые муфты рекомендованные ОЭК. Широкий ассортимент позволяет подобрать муфты на кабели с изоляцией из ПВХ, сшитого полиэтилена и маслопропитанной бумаги, напряжением от 1 до 35 кВ.

Назначение

  • Кабели ВБбШв предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 6,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.
  • Изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озёрах на высотах до 4300 метров над уровнем моря.

Конструкция кабеля ВБбШв:

  1. Медная токопроводящая жила:
  • однопроволочная (класс 1) сечением 16-50 мм2 "ож",
  • многопроволочная (класс 2) сечением 50-240 мм2
  1. Изоляция из ПВХ пластиката,
  2. маркировка жил:
  • цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая,
  • цифровая для кабелей сечением 70 кв.мм и выше: 1, 2, 3;
  1. Поясная изоляция из ПВХ лент;
  2. Экран из лент полупроводящей бумаги и медных лент (для кабеля ВБбШв-6);
  3. Обмотка из ПВХ лент и лент нетканого полотна(для кабеля ВБбШв-6);
  4. Броня из двух стальных или стальных оцинкованных лент;
  5. Битум;
  6. Обмотка из полиэтилентерефталатной плёнки;
  7. Шланг из ПВХ пластиката.

Технические характеристики кабеля ВБбШв

Номинальное напряжение

0,66; 1 и 6 кВ

Минимальная температура прокладки кабеля без предварительного подогрева

-15°С

Минимальная температура прокладки кабеля без предварительного подогрева

-15°С

Максимальная температура нагрева жил при коротком замыкании

160°С (4 сек.)

Относительная влажность воздуха при температуре до +35оС

до 98%

Длительно допустимая температура нагрева жил кабелей при эксплуатации

+ 70°С

Строительная длина кабелей для номин. сечений основных жил:

до 16 мм2

25 – 70 мм2

95 мм2 и выше

450 м

300 м

200 м

Прокладка и монтаж кабелей без предварительного подогрева

не ниже -15°С

Минимальный радиус изгиба при прокладке:

— кабелей одножильных

— кабелей многожильных

10 наружных диаметров

7,5 наружных диаметров

Гарантийный срок эксплуатации

5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления

Срок службы

30 лет
