Из статьи Вы узнаете как расшифровывается аббревиатура маркировки кабелей АВВГ согласно ГОСТ. Какие бывают модификации данного кабеля, области его применения, а также основные технические характеристики проводников данной марки.
Как расшифровывается аббревиатура АВВГ
Данная аббревиатура в маркировке силовых кабелей расшифровывается в соответствии с ГОСТ 31996-2012 следующим образом:
А – алюминий, материал изготовления токоведущей жилы;
В – поливинилхлорид, материал изоляции токоведущих жил;
В – поливинилхлорид, материал внешней оболочки;
Г – означает, что кабель не имеет дополнительной защиты, голый.
Если буква “А” отсутствует в названии, значит токоведущие жилы выполнены из меди — ВВГ.
Довольно часто в названии маркировки, через дефис, указываются климатические и конструкционные модификации кабеля. Буква “Т” в аббревиатуре
АВВГ-Т означает, что данный кабель предназначен для использования в тропическом климате. Обозначение “ХЛ” подразумевает холодостойкое исполнение кабеля. Данные модификации кабеля пригодны к эксплуатации при температуре до -60°С. Буква “П” указывает на то, что кабель является плоским.

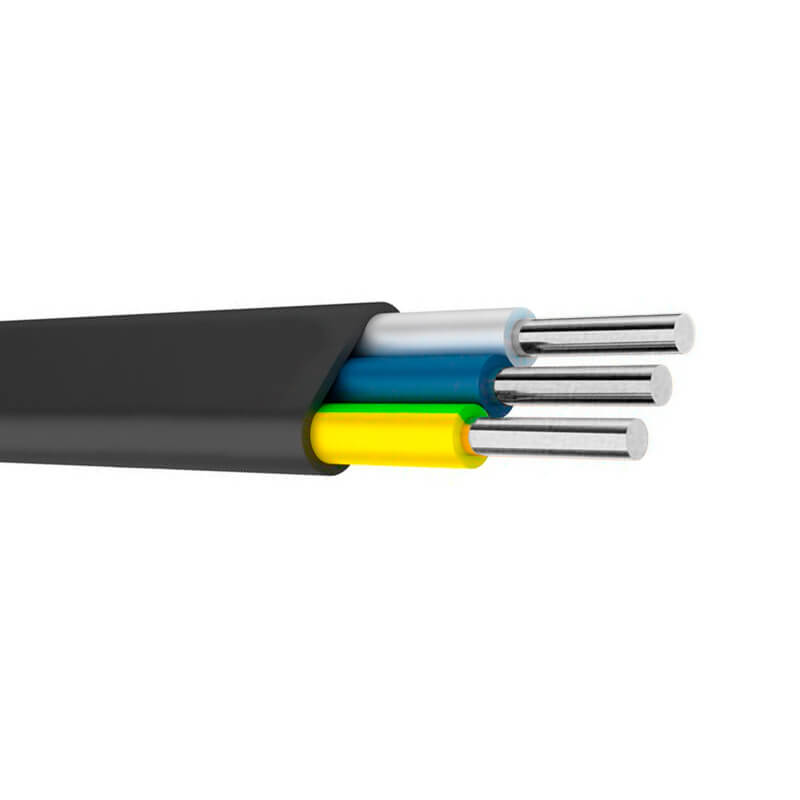

Кабель АВВГ-П (плоский)
А если в скобках присутствует сокращение “ОЖ”, это значит, что жилы кабеля являются однопроволочными.
Для условий эксплуатации с повышенными требованиями к пожарной безопасности существует несколько модификаций. Рассмотрим маркировку кабеля АВВГнг(А)-LS (HF)
- буква «А» в скобках означает, что провод соответствует категории пожаробезопасности «А», не распространяет пламя.
- Аббревиатура «нг» значит что кабель не поддерживает горение.
- «нг-LS» также не поддерживает горения, при этом выделяет минимальное количество дыма.
- кабель «нг-HF» не распространяет горения и не выделяет дым.
Конструкция АВВГ
Как указывалось выше, жилы, преимущественно, изготавливаются из алюминия, в количестве от 1-ой до 6 и бывают однопроволочными (“ОЖ”) или многопроволочными.

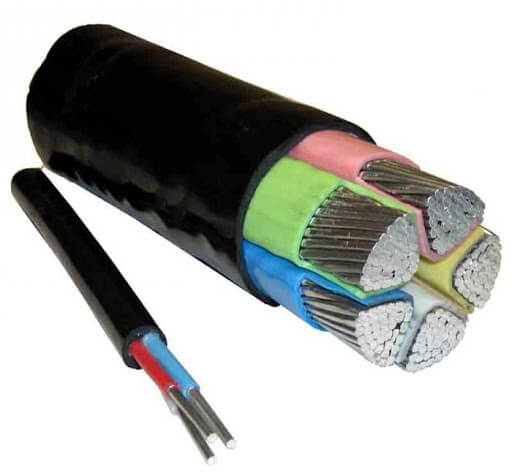

Кабель АВВГ
ПВХ изоляция жил имеет цветовую маркировку. Жёлто-зеленый или коричневый цвет изоляции указывает на то, что жила является заземляющей. Нулевая жила имеет синий цвет, а красный — цвет изоляции фазной жилы. Если в конструкции кабеля несколько фаз, то в их маркировке также используются: чёрный, оранжевый, зеленый, фиолетовый и другие цвета. Помимо цветовой маркировки изоляции нулевой и заземляющей жил, они могут быть выполнены с меньшим размером поперечного сечения по отношению к фазным.
Технические характеристики кабелей
- рабочее напряжение – 600 — 1000 В;
- частота тока в переменных сетях – 50 Гц;
- поперечное сечение жилы – 2,5 — 250 мм2;
- диапазон рабочей температуры – от -50 до +50°С;
- максимально допустимая температура нагрева жилы – +70 °С; диапазон температур при выполнении монтажных работ – от -15 до +50°С;
- срок эксплуатации – 30 лет;
- гарантийный срок службы – 5 лет;
- радиус изгиба – одножильных – 10 диаметров, многожильных – 7,5 диаметров
Применение АВВГ кабелей
Данные проводники широко применяются в построении распределительных подстанций на промышленных объектах, обустройстве щитовых локальных линий электропередач, при монтаже проводки внутри жилых и производственных помещений. Поскольку провода АВВГ опционально не имеют в конструкции защиту ленточной бронёй, при прокладке, кабель необходимо обеспечить защитой от механических воздействий и повреждений.
Рекомендуем для соединения и оконцевания кабелей термоусаживаемые муфты рекомендованные ОЭК. Широкий ассортимент позволяет подобрать муфты на кабели с изоляцией из ПВХ, сшитого полиэтилена и маслопропитанной бумаги, напряжением от 1 до 35 кВ.
Кабель можно использовать для прокладки без ограничения разности уровней высот по трассе прокладки, в том числе на вертикальных участках.
Групповая прокладка возможна только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала. Но в данном случае обеспечение пассивной огнезащиты является обязательным условием.
