В статье будут рассмотрены требования и рекомендации по защите силовых кабелей от возможных механических воздействий указанные в ПУЭ-7, пунктах 2.3.83-2.3.10, 2.3.102-2.3.111, 2.3.134-2.3.135, 2.1.10 - 2.1.12.
Применяемые материалы и методы для защиты зависят от нескольких условий, при которых осуществлена или планируется прокладка кабельных линий.
При прокладке в траншее
При напряжении свыше 35 кВ, линии должны быть защищены, исключительно, железобетонными плитами толщиной не менее 50 мм, на всём протяжении кабеля.

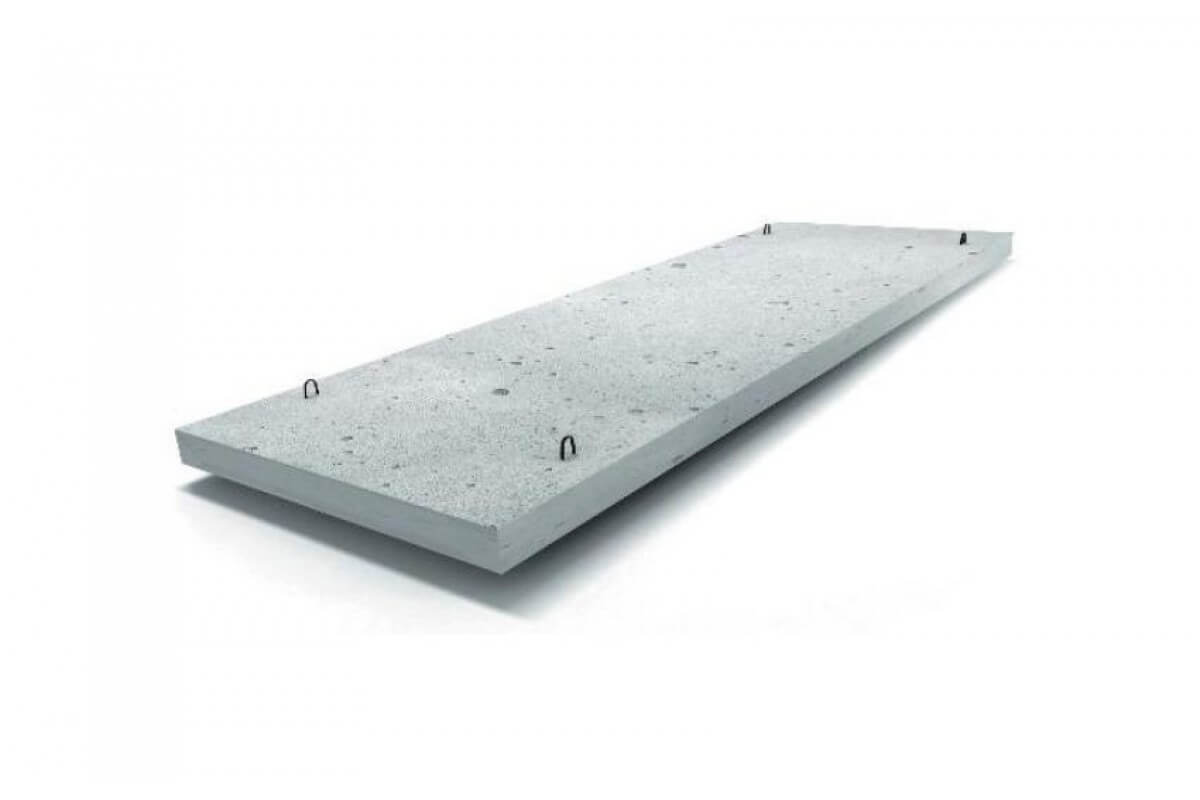

Плита закрытия кабеля ПЗК
При напряжении ниже 35 кВ, помимо ж/б плит, допускается использование керамического полнотелого кирпича. Который укладывается в один слой поперёк кабельной трассы.

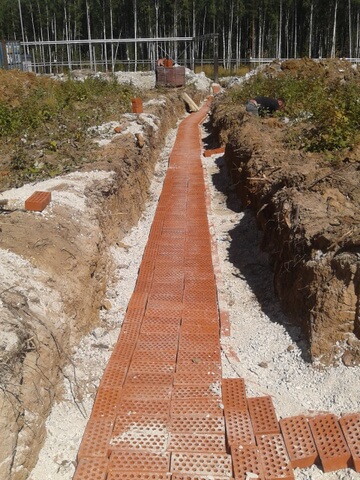

Укладка кирпича для защиты силового кабеля
Пластиковые сигнальные ленты разрешается использовать при напряжении ниже 20 кВ. Исключающими условиями являются:
- линии напряжением выше 1 кВ, питающие электроприемники 1-ой категории
- места пересечений кабельных линий с инженерными коммуникациями и над кабельными муфтами на расстоянии по 2 метра в каждую сторону от пересекаемой коммуникации или муфты
- на подходах линий к распределительным устройствам и подстанциям в радиусе 5 метров
Допускается не производить дополнительную защиту при прокладке на глубине 1-1,2 метра, кабели напряжением меньше 20 кВ, за исключением городских сетей.
Отметим, что сигнальные ленты и кирпич являются превентивными, сигнальными средствами, по защите от механических повреждений кабеля. Данные материалы смогут защитить кабель проложенный в земле, лишь от незначительных механических воздействий.
Кабельные линии необходимо обеспечить защитой посредством кабельных блоков в случаях:
- пересечения кабельных линий автомобильных и/или железных дорог
- стеснённости по трассе, при большом количестве других подземных коммуникаций и сооружений
- прокладки линии в агрессивных грунтах или вероятностном попадании в грунт агрессивных жидкостей и/или расплавленных металлов
- необходимости защиты от блуждающих токов
Кабельные блоки выполняются из стальных, чугунных, асбестоцементных, бетонных или керамических труб. При этом защитой от непосредственных механических воздействий служат лишь трубы из стали и чугуна.

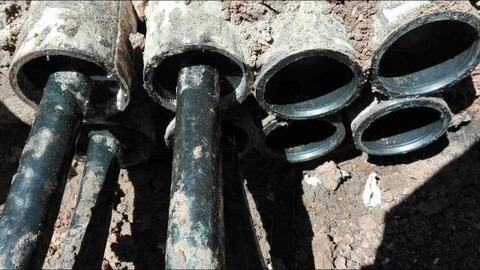

Кабельный блок из труб
А в ситуациях высокого уровня грунтовых вод, при надземной прокладке, допускается прокладка линий в железобетонных лотках или коробах с плитами покрытия.

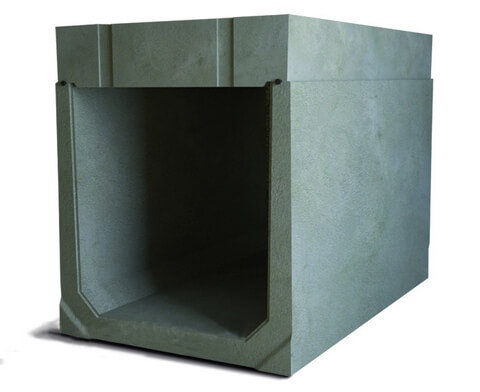

Кабельный лоток из железобетона с плитой покрытия
При прокладке в помещениях
Для кабелей напряжением до 1 кВ, для защиты допускается использование коробов (пункт 2.1.10 - 2.1.12).
Коробом называется закрытая полая конструкция прямоугольного или другого сечения, предназначенная для прокладки в ней проводов и кабелей. Короб должен служить защитой от механических повреждений проложенных в нем проводов и кабелей.

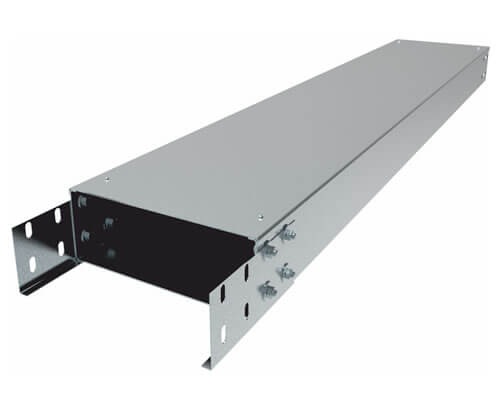

Металлический короб для защиты силовых кабелей
Одним из заблуждений является, распостранённое мнение о том, что кабельные лотки с крышкой также являются защитой кабеля от механических воздействий. Этот факт опровергает пункт 2.1.11, где чётко прописано: “Лоток не является защитой от внешних механических повреждений проложенных на нём проводов и кабелей.”

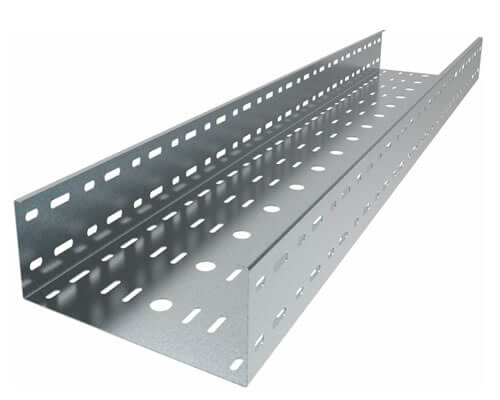

Металлический лоток для прокладки силовых кабелей
В случаях, когда нет возможности выполнить прокладку кабелей на расстоянии:
- не менее 0,5 метра от различных трубопроводов,
- не менее 1 метра между кабелем и газопроводом и/или трубопроводом с горючими жидкостями,
- а также при пересечении с другими кабелями
Следует обеспечить дополнительную защиту кабелей посредством металлических труб, кожухов и т. д. (п. 2.3.134 - 2.3.135 )
