В данной статье речь пойдет о термоусаживаемых ремонтных кожухах или манжетах. Рассмотрим конструкцию, технические характеристики, а также опишем процесс монтажа и выделим основные преимущества относительно альтернативных решений.

  1. Конструкция изделия
  2. Область применения
  3. Описание ремонта кабеля с применением манжет
  4. Преимущества применения
  5. Технические характеристики изделий производства “Группы МЕТТАТРОН”

Конструкция ремонтной манжеты

Термоусадочные манжеты представляют собой ленту из радиационно сшитого полиолефина, одна сторона которой покрыта слоем термоплавкого клея. В края изделия встраиваются металлические стержни из нержавеющей стали, а для закрепления краёв манжеты между собой применяется стальная скоба.

Силовые кабели

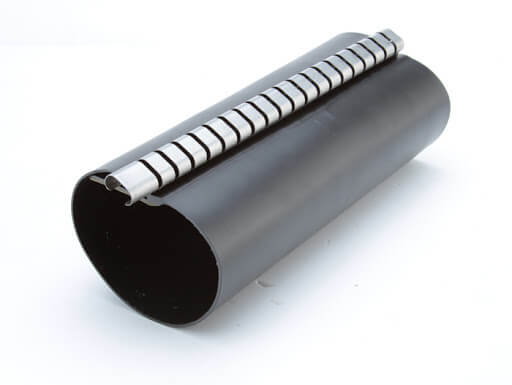

Ремонтная термоусаживаемая манжета

Назначение

Термоусаживаемые манжеты предназначены для быстрого восстановления защитного (механически и диэлектрически) и герметизирующего покрова, в случае поверхностного повреждения изоляции кабеля, а также защитного кожуха в ответвительных муфтах.

Ремонт кабеля с помощью термоусаживаемой манжеты

Основным преимуществом использования манжеты, по сравнению с соединительной кабельной муфтой, является ремонт повреждённого участка кабеля без необходимости разрыва и обесточивания линии электропередачи.

После снятия антиадгезионной бумаги, манжета оборачивается вокруг кабеля непосредственно в поврежденном месте, а затем надвинутой скобой создаётся жёсткое сцепление продольных краёв изделия.

После чего, с помощью газовой горелки или термофена изделие нагревается до температуры усадки (примерно от 120 °С) и путем перемещения струи горячего воздуха в направлении от середины к краям кожуха, производится полная усадка.

Силовые кабели

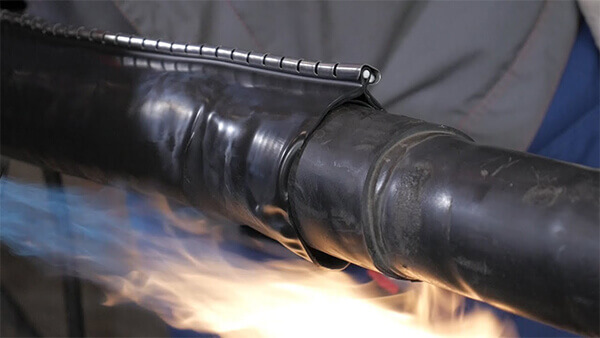

Усадка термоусаживаемого кожуха на кабель

Качество усадки определяется визуальным осмотром. Дополнительным индикатором качества усадки и герметизации, служит вытекший, за пределы поперечных краёв кожуха, термоклей, на момент полной усадки.
Когда изделие полностью остынет, при необходимости, можно удалить замковое соединение и скобу. Остывший термоклей создаст прочное и равномерное сцепление манжеты с кабелем по всей поверхности.

Преимущества использования ремонтных манжет

  • Оперативный монтаж при относительно низкой трудоёмкости
  • Низкая стоимость изделия и монтажа, относительно альтернативных решений, например соединительных кабельных муфт
  • Универсальность — манжеты предназначены для кабелей с любой изоляцией, с отсутствием или наличием брони, напряжением до 30 кВ
  • Высокая устойчивость к внешним атмосферным воздействиям, к коррозии и физическим нагрузкам при естественном смещении грунта
  • Манжеты обеспечивают высокую герметичность и водостойкость в местах повреждения кабелей
  • Длительный срок службы от 20 лет при соблюдении требуемых условий хранения и монтажа изделия

Характеристики ремонтных манжет производства “Группа МЕТТАТРОН”

Технические характеристики
СвойстваМетод тестированияРезультат
Длительная эксплуатационная температура - от -45 °С до +105 °С
Прочность на разрыв ASTM D638 > 13 МПа
Удлинение до разрыва ASTM D638 > 300%
Удлинение до разрыва после нагрева ASTM D2671 (168 ч / +120 °С) > 210%
Прочность на растяжение после нагрева ASTM D2671 > 11 мПа
Электрическая прочность IEC243 > 20 кВ/мм
Объёмное электрическое сопротивление ASTM D2303 > 1014 Ом·см
Продольная усадка - < 10%
Водопоглощение ISO 62 < 0,1%
Спецификация
Размерный рядВнутренний диаметр, ммНоминальная толщина стенки после усадки, ммСтандартная длина изделия, мм
До усадки, minПосле усадки, max
TCT RS 30/12 30 12 1.6 +/- 0.2 450 или 900
TCT RS 50/18 50 18 1.5 +/- 0.2 450 или 900
TCT RS 60/22 60 22 1.5 +/- 0.2 450 или 900
TCT RS 85/30 85 30 1.5 +/- 0.2 450 или 900
TCT RS 100/35 100 35 1.5 +/- 0.2 450 или 900
TCT RS 120/40 120 40 1.5 +/- 0.2 450 или 900
TCT RS 150/50 150 50 1.5 +/- 0.2 450 или 900

Наша компания производит и реализует термоусаживаемые ремонтные манжеты Raychman® TCT RS с коэффициентом усадки 3:1, стандартной длины 450 и 950 мм. Размерный ряд диаметров до усадки составляет от 30 до 150 мм.
Более подробную информацию можно узнать, позвонив по телефону 8 (495) 135-13-11 или связавшись с нами любым удобным способом.
