Безопасность и бесперебойное функционирование электрических сетей и электроустановок имеет прямую зависимость от состояния изоляции кабелей и проводов. Периодическая проверка сопротивления изолирующего слоя, позволяет дать объективную оценку состояния изоляции и электросети.
- Нормы и требовавния предъявляемые к измерениям сопротивления.
- Подготовительные этапы.
- Порядок измерений сопративления изоляции кабеля.
Периодичность проверок
Проверки сопротивления изоляции должны производиться на регулярной основе в установленные периоды. Информация по требованиям к периодическим измерениях указана в ПТЭЭП глава 2.12.17 (Правил технической эксплуатации электроустановок потребителей) и ПУЭ глава 1.18 (Правил устройства электрических установок).
Кратко отметим, что проверки электроустановок и электросетей проводятся по графику, который утверждается лицом ответственным за электрохозяйство, но не реже одного раза в три года. Ответственный всегда должен основываться на приложении 3 к ПТЭЭП, а также на правилах в соответствии с заводскими инструкциями, местных условиях и состоянии электроустановок.
Проверку сопротивления в особо опасных помещениях и наружных установках, требуется проводить не реже 1 раза в год. Результаты замеров должны быть занесены в протокол. Технический отчёт с приложениями о проведении комплекса электроизмерений должен находиться у ответственного за электрохозяйство.
Для каждого вида электрического оборудования испытания проводятся с различной рекомендуемой периодичностью, которая может изменяться на основании решения технического руководителя.
Порядок измерения сопротивления
Измерение сопротивления изоляции электросетей до 1000В должно производиться согласно нормам, установленным п. 612. 3 стандарта МЭК 60364-6:2006.
В электроустановках и сетях напряжением до 1000 В измерения должны выполнять два человека, один из которых должен иметь группу по электробезопасности не ниже III. Но если измерение производится в помещении, не относящимся к особо опасным в отношении поражения электротоком, работник с III группой по электробезопасности может производить измерение сопротивления единолично. Не будет лишним отметить, что лица, которые проводят проверку, должны использовать СИЗ от поражения электрическим током.
Подготовительные этапы проверки
- С проверяемого кабеля должно быть полностью снято напряжение. Для этого заземляют токоведущие жилы. Убрать заземление можно только после подключения измерительного прибора.
- С проводников удаляют любые посторонние соединения, если таковые имеются.
- Испытываемые токоведущие жилы должны быть заземлены.
Также необходимо наличие пригодного для проведения измерений, исправного мегаомметра.

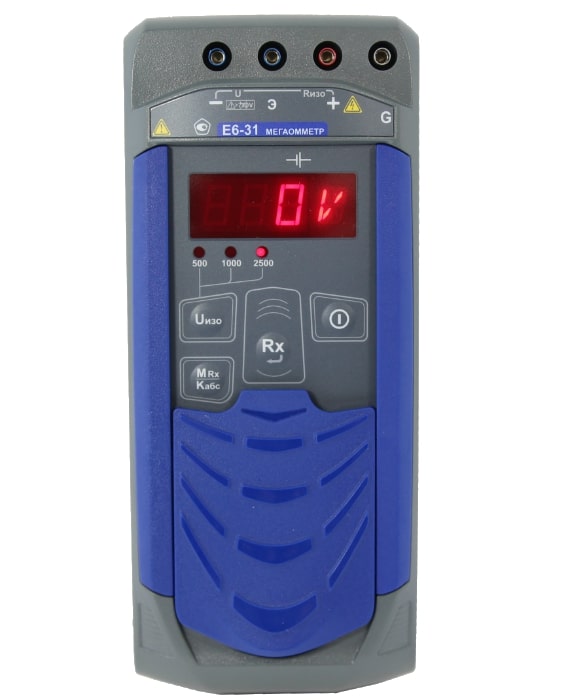

Мегаомметр Е6-31
На данный прибор должен быть нанесён штамп о прохождении ежегодной государственной проверки. Где должен быть указан серийный номер и дата прохождения следующей проверки. Далее производят контрольную проверку прибора.
Прибор считается исправным, если при разомкнутых проводных выводах, стрелка прибора показывает бесконечность (¥) на шкале или дисплее, а при сомкнутых - ноль.
Измерения сопротивления жил кабеля
При проверке сопротивления изоляции, в первую очередь проводят измерения между фазными проводниками для всех пар фаз по очереди. При получении неудовлетворительных показаний, нужно измерить сопротивление между каждой фазой и всеми парами токопроводящих жил относительно земли.

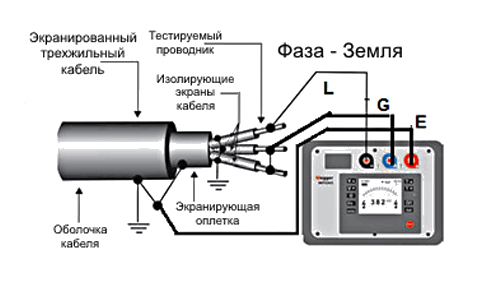

Схема подключения мегаомметра к трёхжильному кабелю
Далее измеряется сопротивление изоляции каждой фазы относительно земли. Обязательное условие при проверке электрических сетей - отсоединить все электроприборы, вывернуть лампы и снять предохранители.
Если к цепи подключено стационарное электрооборудование, то при измерении соединяются фазные и нейтральные проводники и измеряется сопротивление
между ними и землей. В противном случае существует риск выхода из строя электроприборов.
Продолжительность измерения - не менее 60 секунд. Результаты измерений и схему по которой проводились замеры, заносятся в блокнот для сверки с допустимыми нормами в соответствии с гл. 1.8 ПУЭ. Нормы предъявляемые ГОСТ Р 50571.16-07 указаны в таблице.
Номинальное напряжение цепи, В | Испытательное напряжение постоянного тока, В | Сопротивление изоляции, МОм |
---|---|---|
Системы безопасного сверхнизкого напряжения (БССН) и функционального сверхнизкого напряжения (ФССН) | 250 | 0,25 |
До 500 включительно, кроме систем БССН и ФССН | 500 | 0,5* |
Выше 500 | 1000 | 1,0 |
