Для грамотного выбора термоусаживаемых муфт надо знать тип кабеля, на которые эти термоусаживаемые муфты планируется монтировать. Название кабеля — аббревиатура, каждая буква и цифра которой говорит о характеристиках изделия. В статье расшифровываются буквы и цифры в маркировке кабеля.

Кабели с бумажной пропитанной изоляцией бывают одно-, трех- и четырехжильными. Здесь стоит отметить, что одножильные и четырехжильные кабели изготавливают только на напряжение 1 кВ, а трехжильные используются на напряжение 1; 3; 6 и 10 кВ. В кабелях на напряжения 1–10 кВ применяются секторные токопроводящие жилы и нет экранов на изоляции. Это уменьшает наружный диаметр на 15–25% и снижает стоимость.

Что касается напряжений 20 и 35 кВ, для них используются конструкции кабелей с отдельно экранированными жилами и радиальным электрическим полем. В российской кабельной промышленности используют кабели с отдельно освинцованными жилами.

Как уже писалось выше, чтобы понять, к какому типу относится тот или иной кабель, надо знать, что означают буквы и цифры в маркировке. Буквы в названии кабеля указывают на конструктивные особенности или, реже, назначение. Цифры означают количество и площадь сечения фаз кабеля, а также класс напряжения, для которого этот кабель предназначается.

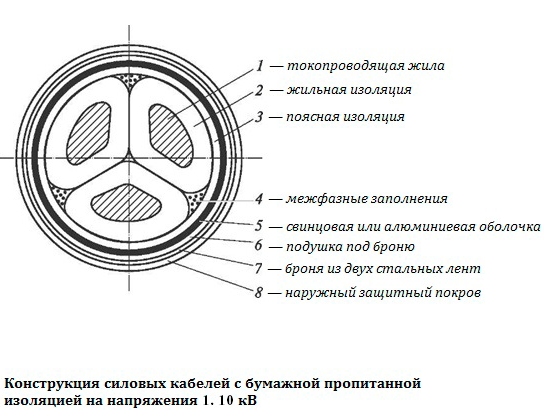

Конструкция силовых кабелей

У силовых кабелей с бумажной пропитанной изоляцией на напряжения 1; 3; 6; 10; 20 и 35 кВ буква «А» в начале маркировки означает, что жила из алюминия, отсутствие буквы «А» указывает на медные жилы.

Буква «С» в обозначении кабеля указывает на наличие свинцовой оболочки. Материал для таких оболочек — либо чистый свинец, либо свинцово-сурьмянистые сплавы, которые имеют повышенные механическую прочность и вибростойкость по сравнению с чистым свинцом.

Рядом с буквой «С» можно часто встретить букву «Б», которая в названии кабеля обозначает наличие брони. Таким образом, «СБ» в названии кабеля расшифровывается как «свинцовая броня». Бывает еще броня из алюминия («АБ»).

Маленькая буква «л» в маркировке обозначает наличие у кабеля лавсановой ленты, «» — двойной лавсановой ленты.

Буква «Г» указывает на отсутствие в кабеле дополнительных слоев защиты («голый»).

Аббревиатурой «нг-LS» обозначают кабели, не поддерживающее горение, с низким дымо- и газовыделением.

«Шв» в названии кабеля указывает на покров шлангового типа из ПВХ-пластиката.

Ниже приводится таблица с расшифровкой популярных типов кабелей с бумажной пропитанной изоляцией.

Расшифровка маркировки силового кабеля с бумажной пропитанной изоляцией
маркировкаизоляцияматериал жилыоболочкаброняподушкабез наруж- ного покро- вапокров шлангового типа
бумажная пропи- танная вязким масло- кани- фольным составомпропи- танная нестека- ющим составом марки NAPELEС фирмы "BP"из ПВХмедьалю- ми- нийалю- мини- еваясвин- цоваябез брони из сталь- ных лентс броней из 2-х сталь- ных лентподуш- ка под броней без обозна- чениятип подуш- ки под бронейШ или В
волок- нистые матери- алы, пропи- танные битумомиз ПВХ пласти- катаиз него- рючего ПВХ пласти- катаиз него- рючего ПВХ пласти- ката с низким дымо- газо- выделе- нием
б/оЦВб/оААСб/оБб/о"2л", "нл", "л"Гб/оВнгнг-LS
АСБ         А   С   Б
АСБл(2л)         А   С   Б   л (2л)
АСБШв         А   С   Б         Шв
АСБл(2л)Шв         А   С   Б   л(2л)     Шв
АСБГ         А   С   Б     Г
АСБ2лГ         А   С   Б   Г
СШв             С             Шв
СБ             С   Б
СБл(2л)             С   Б   л (2л)
СБ2лГ             С   Б   Г
СБл(2л)Шв             С   Б   л(2л)     Шв
СБГ             С   Б     Г
СБШв             С   Б         Шв
СШв             С             Шв
СГ             С         Г
ЦАСБ   Ц     А   С   Б
ЦАСБл(2л)   Ц     А   С   Б   л (2л)
ЦАСБШв   Ц     А   С   Б         Шв
ЦАСБлШв   Ц     А   С   Б   л     Шв
ЦАСШв   Ц     А   С             Шв
ЦАСБГ   Ц     А   С   Б     Г
ЦСБГ   Ц         С   Б     Г
ЦСБ   Ц         С   Б
ЦСБл(2л)   Ц         С   Б   л(2л)
ЦСБлШв   Ц         С   Б   л     Шв
ЦСШв   Ц         С             Шв
ЦСБШв   Ц         С   Б         Шв
ЦААБл(2л)   Ц     А А     Б   л (2л)
ЦААБл(нл)Г   Ц     А А     Б   л (нл) Г
ЦААШв   Ц     А А               Шв
ААБл(2л)         А А     Б   л (2л)
ААБ2лШв         А А     Б       Шв
ААГ         А А           Г
ААБл(нл)Г         А А     Б   л (нл) Г
ААШв         А А               Шв
ААШнг         А А                 Шнг
ЦААШнг   Ц     А А                 Шнг
АСБВнг-LS         А   С   Б             Внг-LS
ЦАСБВнг-LS   Ц     А   С   Б             Внг-LS
СБВнг-LS             С   Б             Внг-LS
ЦСБВнг-LS   Ц         С   Б             Внг-LS
