Это уменьшенный аналог коннекторов F-стандарта. Был разработан для подключения портативной техники и нашел широкое применение для соединения конечных устройств систем подвижной связи, радиоудлинителей, сотовых терминалов и других, с мобильными антеннами.
Наиболее широко применяются в подключении антенн GSM.
Разъёмы FME предназначены для подключения кабелей с внешним диаметром в пределах от 3 до 5 мм, например RG-58. Рассчитаны на импеданс 50 Ом и стабильно функционируют на частотах до 2 ГГц.
Помимо RG-58 существуют модификации коннекторов для коаксиальных кабелей RG-59 и RG-174.

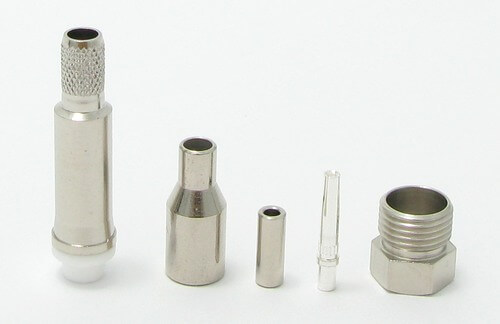

Фото: Разъём FME
Конструкция гнездовой части (rotating nipple) позволяет ей вращаться на 360° с последующей фиксацией соединения накидной гайкой, что обеспечивает гибкость при подключении мобильной аппаратуры связи. Разъёмы FME адаптированы к интерфейсам UHF, мини-UHF, TNC, BNC и N.
Для заказа высокочастотных разъёмов перейдите по ссылке или просто отправьте заявку на Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
SMA разъёмы
От английского subminiature version A, самые популярные разъёмы в FPV системах, например радиоуправляемых дронах и видеокамерах. Прочность и простота конструкции являются основными характеристиками, которые обеспечили широкое применение данных коннекторов. Популярность применения разъёмов также обусловлены многоразовостью использования: коннекторы рассчитаны на более чем 500 циклов монтажа и демонтажа, без потери функциональности.

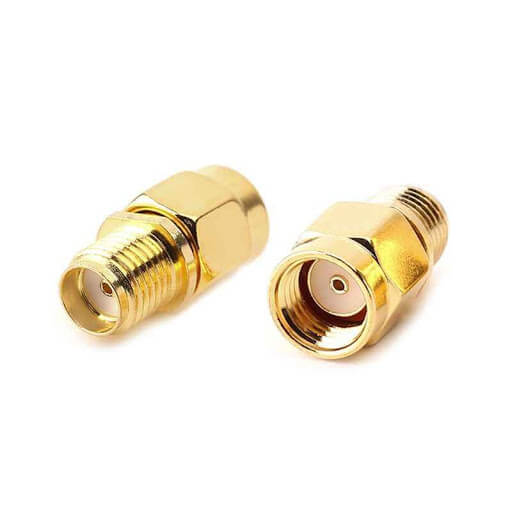

SMA разъём
Разъёмы SMA разработаны в 1960 году для соединения полужёстких кабелей типа RG-402.
Рассчитаны на волновое сопротивление 50 Ом. SMA разъём имеет резьбовое соединение 1/4-36, механическую долговечность и компактные размеры.
Наряду с устройствами FPV систем, разъёмы с успехом применяются в радарах, измерительной аппаратуре, wi-fi устройствах и других.
Помимо конструктивной особенности коннекторы отличаются от FME более широким диапазоном рабочих частот, до 18 ГГц. Отдельные прецизионные версии способны работать с частотой до 26,5 ГГц.
