BNC разъём — высокочастотный коннектор байонетного типа соединения, изготовленные из латуни, цинка, бронзы, с напылением из серебра или золота, на участок контактной поверхности. Аббревиатура BNC расшифровывается как Bayonet Neill Concelman.

Bayonet — вид замкового соединения (байонет), который часто используется в фото и видеотехнике для крепления объективов к камере. Буквы N и С — означают первые буквы фамилий изобретателей Paul Neill (Пол Нейл) и Carl Concelman (Карл Консельман).

Окончательную доработку разъёмов, осуществил выпускник университета электроники в Пенсильвании — Octavio M. Salati. В 1945 году работая в Hazeltine Electronics Corporation, он подал патент на разъём для коаксиального кабеля, который имел довольно низкий коэффициент затухания сигнала, не более 0,3 МГц.

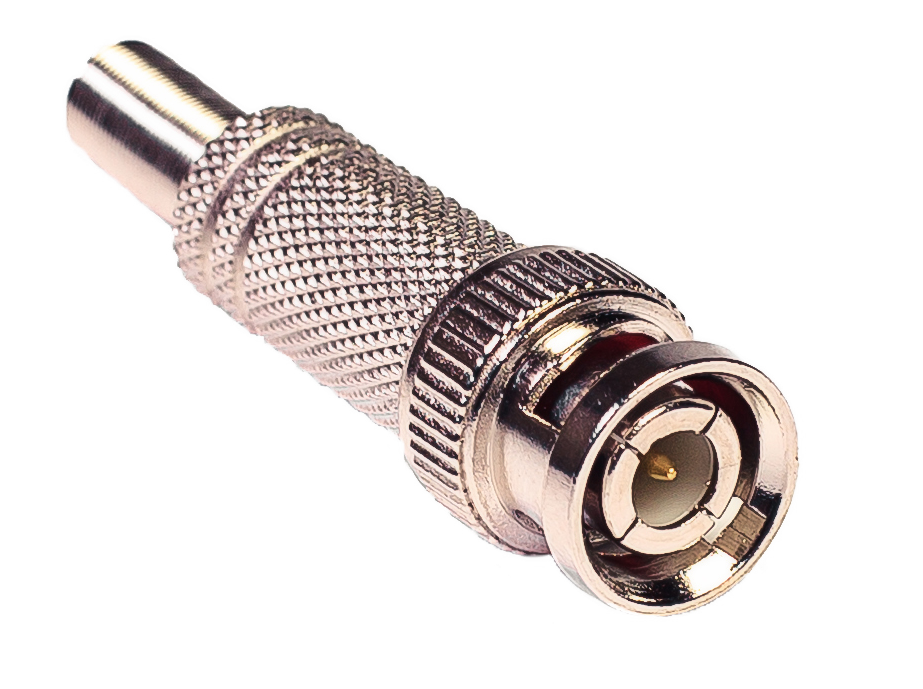

Разъём BNC под винт с пружиной

BNC-разъём (коннектор) - является общим типом RF-разъёма, используемого для передачи высокочастотного сигнала по коаксиальным проводникам.

Такие коннектороы чаще всего используются в радио и видео аппаратуре, где передача сигнала осуществляется по радиочастотному кабелю диаметром сечения до 7 мм., частотой сигнала не более 4 ГГц, и напряженим до 500 вольт.

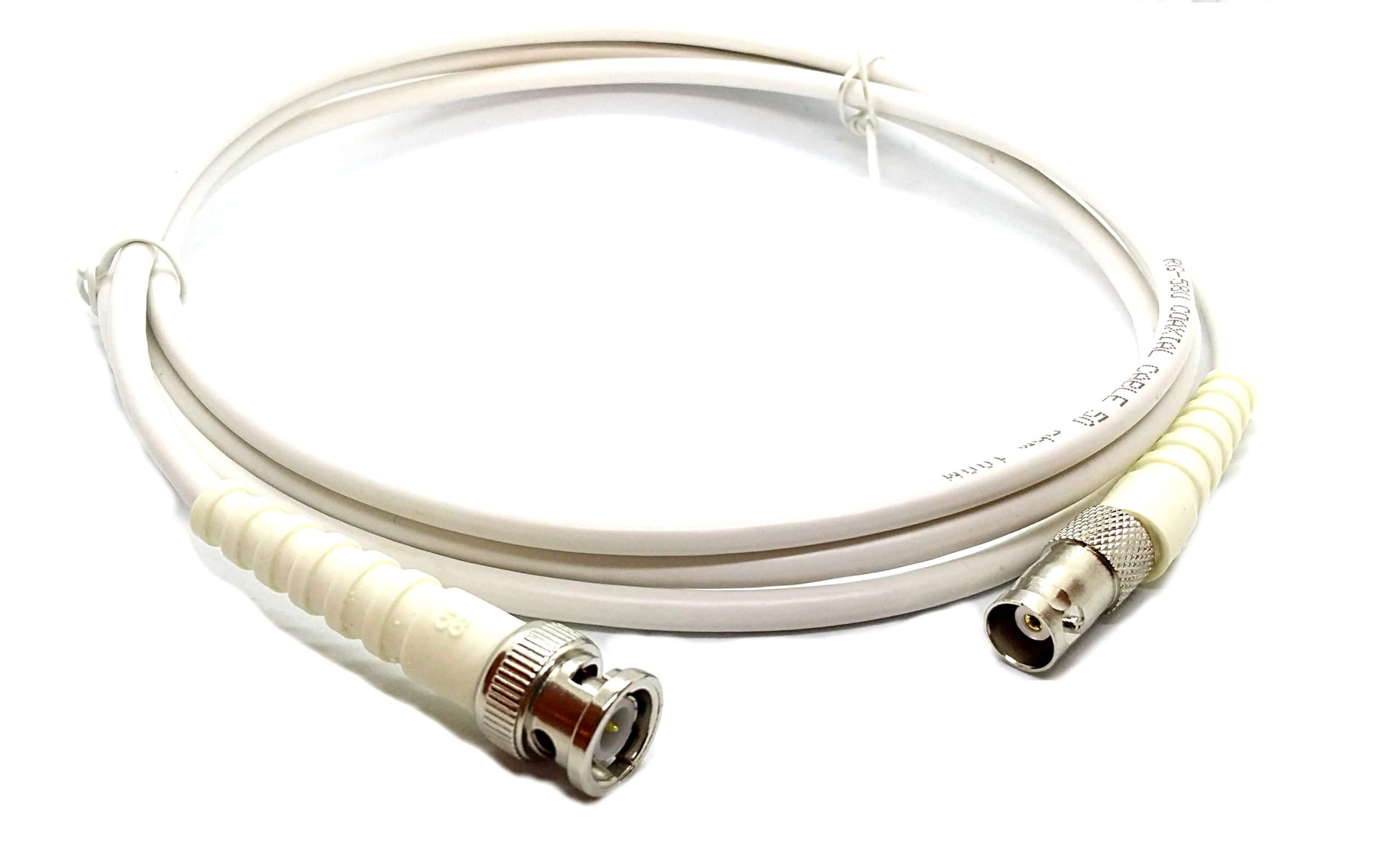

Кабель с BNC разъёмом — резьбовое крепление

Кабели с BNC-коннекторами используют для объединения радиоэлектронных устройств (осциллографов, генераторов сигналов, и др.), а также для построения компьютерных сетей Ethernet стандарта 10BASE2. Также коннекторы часто применяют в студиях звукозаписи для синхронизации различных компонентов цифровых записывающих устройств.

Основные типы BNC-разъёмов

Наиболее широкое практическое применение получили два типа BNC-разъёмов

• на кабель с волновым сопротивлением 50 Ом для частот до 4 ГГц — для передачи данных
• на кабель с волновым сопротивлением 75 Ом для частот до 2 ГГц — для передачи видео и аналоговых сигналов

Для безошибочной идентификации, ВВС США и производители заключили соглашение о стандартизации маркировки данных разъёмов. Поскольку, до принятия стандартов, использование разъёмов приводило к большим потерям передаваемых данных и сигналов.

В разделе каталога — высокочастотные разъёмы, представлено более 80 разновидностей ВNC-разъёмов по ценам производителей. В наличии разъёмы следующих видов крепления на кабеле: под обжим, под пайку, под винт, с резьбовым соединением и другие.
