Для быстрого соединения проводки до 1 кВ удобно использовать соединительные гильзы под пайку Raychman® DYST, известные также как «припоечные муфты», «термоусадка с припоем», «solder-seal».
Купить термоусадку с припоем можно по ссылке.
Пайка и герметизация соединения происходит с минимальными трудозатратами монтажника:
- На один из проводов надевают гильзу.
- Зачищенные концы проводов соединяют внахлест.

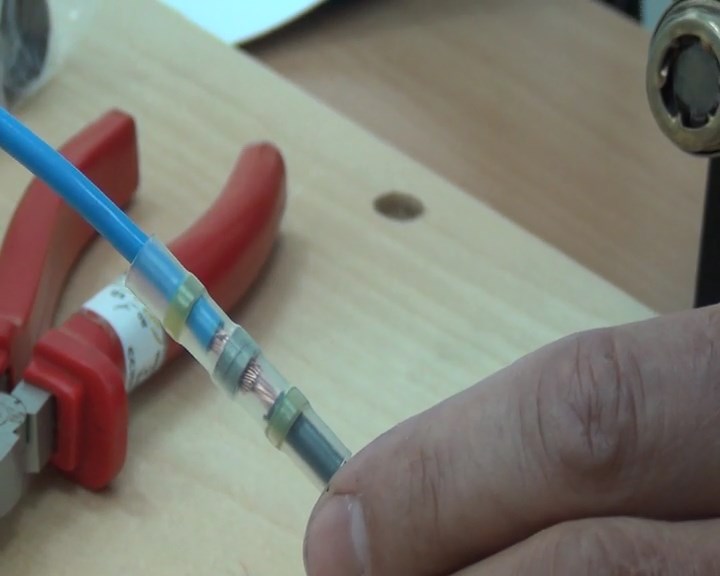

- Гильзу сдвигают на место соединения проводов.

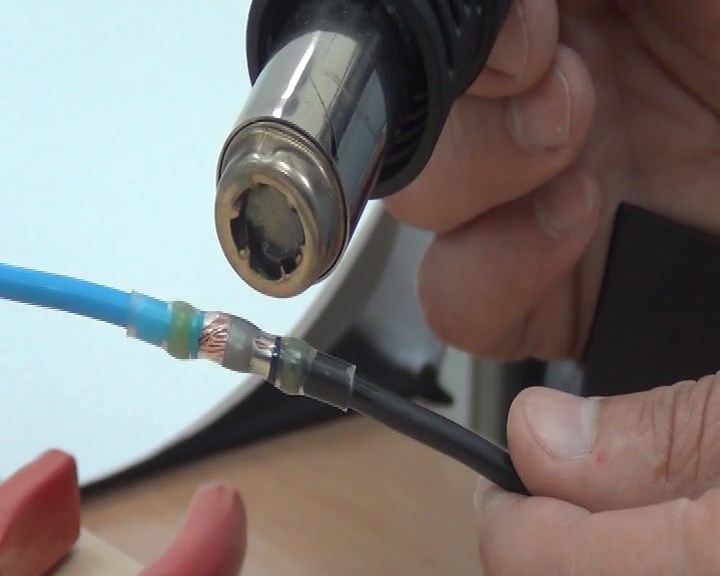

- Гильза нагревается промышленным термофеном или зажигалкой.
Припой плавится, соединение проводов запаивается. Разогревается и усаживается термоусадочная оболочка с клеевым слоем. Так образуется защита от влаги и короткого замыкания.
Полученное соединение не разрушается при вибрациях, не обрывается при длительной эксплуатации соединения. При испытании на разрыв участок кабельной линии разрывается не в месте соединения.
При монтаже важно правильно расположить провода относительно кольца с припоем. Оголенные концы проводов не должны протыкать термоусаживаемую изоляцию при нагревании, иначе это плохо скажется на надежности соединения.
