Термоусаживаемые гильзы Raychman® DYBT и Raychman® ГСТ используются для эффективного быстрого соединения одножильных и многожильных кабелей с сечением токонесущих жил от 0,5 мм до 6 мм.

На первый взгляд гильзы имеют одинаковый цвет и размер, оба типа соединителей имеют полупрозрачный изолирующий корпус, позволяющий определять глубину захода провода в соединитель, но в продажу поступают по разным ценам – изолированные гильзы для проводов DYBT стоят дороже, чем ГСТ. Несмотря на схожесть, между ними есть серьезное отличие – это толщина стенки металлической гильзы. Более толстая стенка позволяет пропускать через себя большую электрическую нагрузку без нагрева, а также сильнее удерживает соединяемые жилы кабеля.
Кроме того, для фиксации жилы кабеля в гильзе ГСТ требуется меньше усилий для опрессовки. А это значит, что вероятность повредить изолирующий термоусаживаемый корпус существенно ниже.

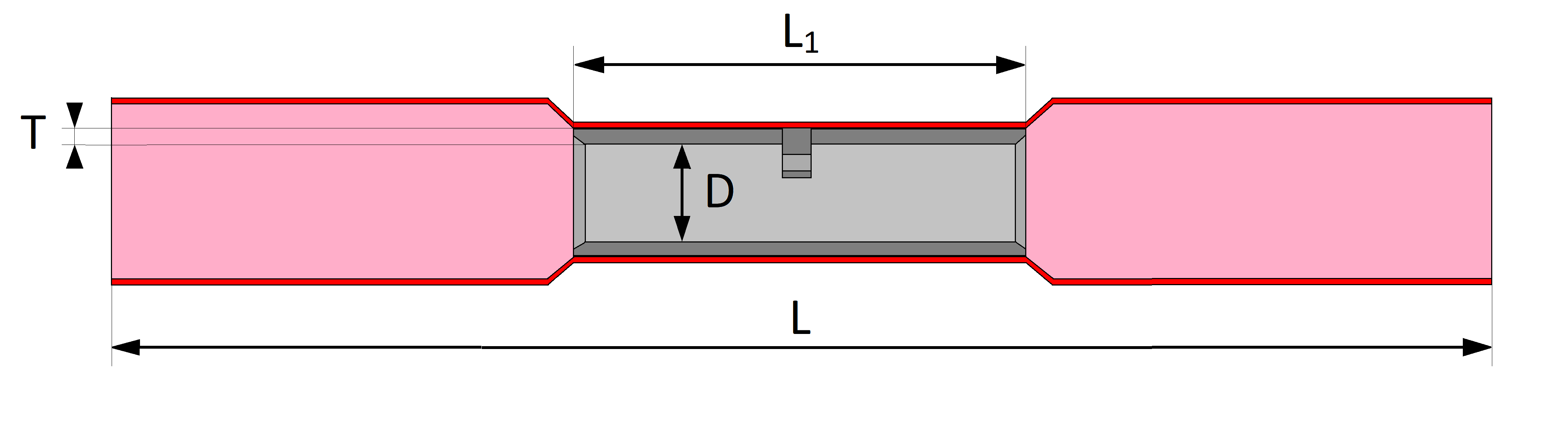

Ниже приведена сравнительная таблица размеров гильз DYBT и ГСТ
GSTcolor

Продукт

Диапазон сеченийжилы, (мм2)

Толщина стенки
гильзы,
T(мм)

Внутренний диаметр гильзы

Длина металлической гильзы, L1 (мм)

Длина корпуса, L (мм)

Допустимая величина тока (А)

ГСТ1

0,5; 0,75; 1,0

0,4

 2.5

15

36

14

ГСТ2

1,5; 2,5

0,4

 3.2

15

36

25

ГСТ3

4,0; 6,0

0,5

 4

15

41

42

DYBT1

0,5; 0,75; 1,0; 1,5

0,8

 1.7

15

36

27

DYBT2

1,5; 2,5

0,8

 2.4

15

36

38

DYBT3

4,0; 6,0

1,0

 3.5

15

41

60

Как видно из представленной таблицы, гильзы DYBT имеют больший запас по допустимой величине тока. Далее обратимся к таблице выбора сечения кабеля по току.

Сечение кабеля, мм2

Диаметр проводника, мм

Ток, А

Мощность, кВт

220 В

380 В

0,5

0,8

6

1,3

2,3

0,75

0,98

10

2,2

3,8

1,0

1,13

14

3,1

5,3

1,5

1,38

15

3,3

5,7

2,0

1,6

19

4,2

7,2

2,5

1,78

21

4,6

8,0

4,0

2,26

27

5,9

10,3

6,0

2,76

34

7,5

12,9

Первое, на что нужно обратить внимание – это то, что несмотря на то, что проводник с сечением 1,5 мм2 может подойти к соединителю DYBT1 и ГСТ1, но допустимая величина тока позволяет использовать лишь DYBT1. Если необходим соединитель под более широкий перечень кабелей, подходящих по току, то можно выбрать DYBT.
Также важно обратить внимание на усилие на разрыв соединений, смонтированных на основе ГСТ и на основе DYBT на многожильных и моножильных кабелях.





ГСТ

DYBT

Сечение провода, кв мм

Размер гильзы

 Усилие, кН

Место обрыва

 Усилие, кН

Место обрыва

0,5 кв мм многопр

1

0,038

Обрыв по месту зажатия

0,066

Разрыв провода

1,0 кв мм многопр

1

0,067

Вытянуло из гильзы

0,179

Разрыв провода

1,0 кв мм однопр

1

0,041

Обрыв по месту зажатия

0,198

Вытянуло из гильзы

2,5 кв мм многопр

2

0,081

Обрыв по месту зажатия

0,251

Вытянуло из гильзы

2,5 кв мм однопр

2

0,049

Вытянуло из гильзы

0,332

Вытянуло из гильзы

4 кв мм однопр

3

0,096

Обрыв по месту зажатия

0,093

Вытянуло из гильзы

6 кв мм многопр

3

0,167

Обрыв по месту зажатия

0,367

Вытянуло из гильзы

6 кв мм однопр

3

0,273

Обрыв по месту зажатия

0,188

Вытянуло из гильзы

В результате мы получаем следующие плюсы и минусы изделий ГСТ и DYBT



Плюсы

Минусы

DYBT

Высокая стойкость к усилиям на разрыв
Качественный контакт
Герметичное соединение
Низкая вероятность повреждения проводника при монтаже

Для монтажа необходим специальный инструмент
Риск неполной опрессовки даже спец инструментом

ГСТ

Проще монтаж за счет малой толщины стенки
Малое усилие обжима
Нет необходимости в использовании специального инструмента
Качественный контакт
Герметичное соединение

Низкая стойкость усилию на разрыв
Возможность повреждения проводника при монтаже

При построении кабельной сети рекомендуем использовать соединитель DYBT в местах с возможной нагрузкой “на разрыв”, например, в муфтах на кабеле, питающем водопогружные насосы. В случаях без механической нагрузки рекомендуем использовать соединители ГСТ.
